| Номер в госреестре | 95332-25 |
| Наименование СИ | Термогигрометры электронные |
| Обозначение типа СИ | Ivit-s |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ"), г. Новосибирск |
| Год регистрации | 2025 |
| Срок свидетельства | 25.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Термогигрометры электронные Ivit-s (далее - приборы), предназначены для измерений относительной влажности и температуры воздуха, а также воздуха, жидких и сыпучих сред, при наличии дополнительного выносного зонда температуры.
К настоящему типу относятся приборы модификаций Ivit-s-1, Ivit-s-2, Ivit-s-3 и 10-ти исполнений: Ivit-s-1, Ivit-s-1-b, Ivit-s-1-1t, Ivit-s-1-4t, Ivit-s-1-e, Ivit-s-1-e-b, Ivit-s-2, Ivit-s-3, Ivit-s-3-e, Ivit-s-3-1t.
Принцип действия приборов основан на измерении и преобразовании сигналов измерительных преобразователей температуры, относительной влажности и отображении текущих значений на дисплее.
Принцип действия измерительных преобразователей температуры приборов основан на свойстве полупроводниковых чувствительных элементов изменять электрическое сопротивление с изменением температуры.
Принцип действия измерительных преобразователей относительной влажности приборов основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги и последующем измерении емкости.
Термогигрометры Ivit-s выполнены в пластмассовом корпусе с ЖК-дисплеем и отсеком элементов питания. Модификации приборов различаются габаритными размерами и массой корпуса, наличием или отсутствием выносного зонда, наличием или отсутствием интерфейса Bluetooth.
В модификациях Ivit-s-1, Ivit-s-2, Ivit-s-3 не имеющих в маркировке обозначения «е» датчик встроен в корпус прибора.
В исполнении Ivit-s-1-e зонд с размещенным в нем чувствительным элементом температуры и влажности подключается через разъем непосредственно к корпусу прибора или через удлинительный кабель, который входит в комплект прибора.
В исполнении Ivit-s-1-1t(4t) к прибору через разъем подключается удлинительный кабель с зондом температуры (четырьмя зондами, расположенными последовательно).
В исполнениях Ivit-s-3-e и Ivit-s-3-1t зонд с размещенным в нем чувствительным элементом вынесен на удлинительном кабеле и не имеет разъемного соединения с корпусом прибора.
Информация об исполнении прибора зашифрована в коде полного условного обозначения
| 1 | 2 | 3 | 4 | 5 | 6 |
| Ivit-s | 1, 2, или 3 | е | 1t (4t) | -1-2-1-2 | b |
1 - Наименование прибора,
2 - модификация прибора,
3 - наличие обозначения е для приборов с подключенным к корпусу прибора или через кабель зондом температуры и относительной влажности,
4 - наличие обозначения 1t (4t) для приборов с дополнительным выносным зондом температуры (четырех зондов, соединенных последовательно),
5 - расстояние до первого из выносных зондов температуры и между зондами в метрах (по заказу), 6 - наличие обозначения b для приборов с модулем Bluetooth.
Маркировка прибора выполнена на стойкой к стиранию наклейке и содержит: логотип завода-изготовителя, знак утверждения типа, обозначение исполнения прибора, заводской номер по принятой нумерации предприятия-изготовителя в формате не менее 6 арабских цифр, тип элементов питания, дату изготовления.
Нанесение знака поверки на приборы и пломбирование приборов не предусмотрено.

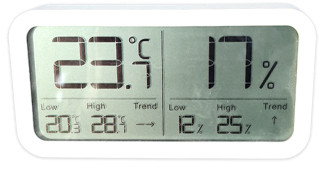

Общий вид средства измерений представлен на рисунке 1.

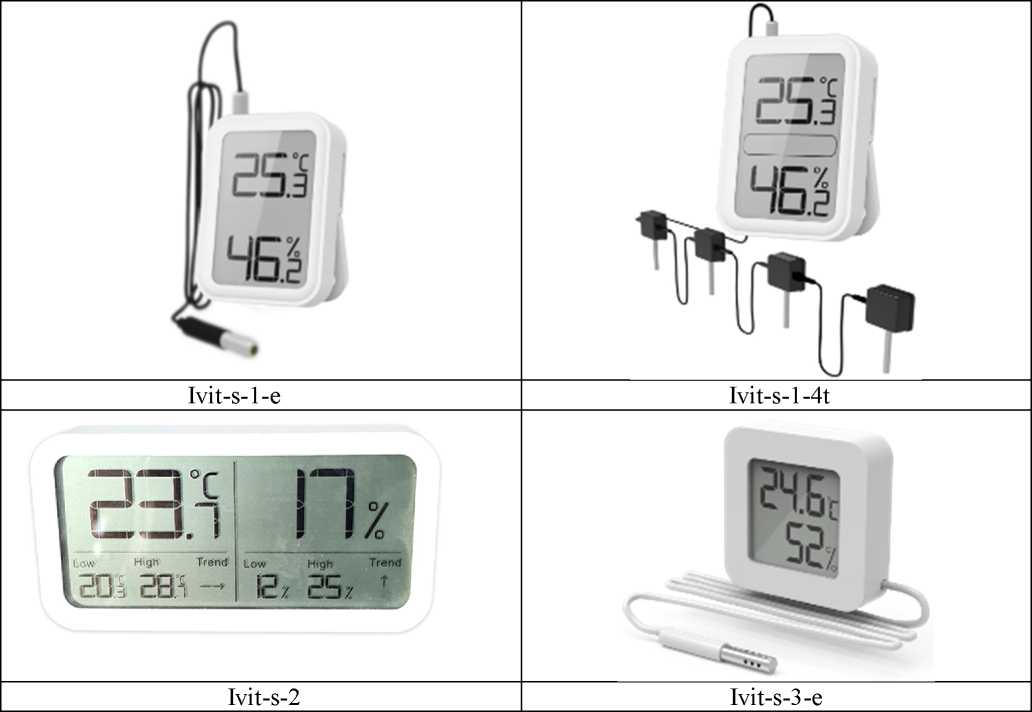

Рисунок 1 - Общий вид приборов

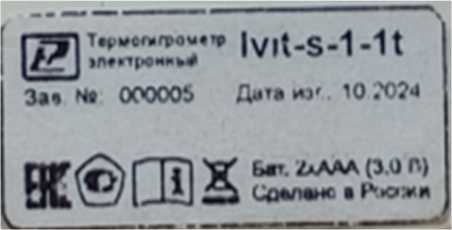

Рисунок 2 - Пример наклейки с заводским номером и знаком утверждения типа
Приборы функционируют под управлением встроенного программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки, передачи при наличии модуля Bluetooth на мобильное устройство и представления измерительной информации на дисплее.
Термогигрометры при наличии модуля Bluetooth могут работают с приложением EClerk wireless monitoring для отображения текущих значений относительной влажности и температуры в формате графиков или таблиц, отображения выхода за пределы установленных границ измеряемых параметров, хранения и формирования отчетов измерительной информации в формате pdf, excel подключенных термогигрометров, расположенных в складских или других помещениях.
ПО EClerk wireless monitoring находится в свободном доступе на сайте https://relsib.com и ресурсе Google play.
Уровень защиты программного обеспечения приборов от преднамеренных или непреднамеренных изменений, соответствует уровню по Р 50.2.077-2014: «средний».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологически не значимая часть ПО обозначена х.х.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| встроенное | автономное | |
| Идентификационное наименование ПО | - | EClerk Wireless Monitoring |
| Номер версии (идентификационный номер) ПО | 1.ХХ | 1.х.х |
| Цифровой идентификатор ПО | - | - |
| х- цифры от 0 до 9 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||
| Исполнение Ivit-s | -1 | -1-b | -2 | -3 | -1-1t | -1-4t | -3-1t | -1-e | -1-e-b | -3-e |
| Диапазоны измерений температуры, °C встроенный датчик выносной датчик | от 0 до +40 | - | ||||||||
| - | от -19,9 до +99,9 | от 0 до +40 | ||||||||
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,5 | |||||||||
| Наименование характеристики | Значение | |||||||||
| Исполнение Ivit-s | -1 | -1-b | -2 | -3 | -1-1t | -1-4t | -3-1t | -1-e | -1-e-b | -3-e |
| Пределы допускаемой дополнительной абсолютной погрешности измерений температуры выносным датчиком в диапазоне температуры эксплуатации корпуса от 0 °C до +14,9 °C и св. +30 °C до +40 °C составляет на 10 °C, °C | - | ±0,1 | - | |||||||
| Диапазон измерений относительной влажности, % | от 20 до 80 | |||||||||
| Пределы допускаемой основной абсолютной погрешности измерений отн. влажности в диапазоне температуры от +15 °C до +30 °C, % | ±4,0 | |||||||||
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности в диапазоне температуры эксплуатации корпуса от 0 °C до +14,9 °C и св. +30 °C до +40 °C составляет на 10 °C, % | ±0,5 | ±1,0 | ±0,5 | ±1,0 | ±0,5 | ±1,0 | ||||
| Нормальные условия измерений: - температура окружающего воздуха, °С - диапазон относительной влажности окружающего воздуха, % - атмосферного давления, кПа - напряжение питания постоянным током приборов Ivit-s, В | от +15 до +30 от 30 до 80 от 84,0 до 106,7 3 | |||||||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений температуры | 0,1 |
| относительной влажности (мод. Ivit-s-1) | 0,1 |
| относительной влажности (мод. Ivit-s-2, Ivit-s-3) | 1,0 |
| Напряжение питания постоянным током от элемента питания, В | от 2,5 до 3,3 |
| Габаритные размеры, мм, не более Ivit-s-1 | 70x52x22 |
| Ivit-s-2 | 118x59x19 |
| Ivit-s-3 | 44x44x13 |
| Наименование характеристики | Значение |
| Габаритные размеры выносного зонда без кабеля (диаметр длина), мм, не более Ivit-s-1-1t, Ivit-s-3-1t Ivit-s-1-4t Ivit-s-1-e, Ivit-s-1-e-b Ivit-s-3-e | 3x15 5x46 7,8x36 4x15 |
| Длина кабеля, мм Ivit-s-1-4t | 2000 по заказу |
| Масса, г, не более (без учета выносных зондов) Ivit-s-1 Ivit-s-2 Ivit-s-3 | 50 100 25 |
| Период обновления измеренных параметров на дисплее приборов, с, не более Ivit-s-1, Ivit-s-1-b, Ivit-s-1-e, Ivit-s-1-e-b, Ivit-s-2 Ivit-s-1-1t, Ivit-s-3, Ivit-s-3-e Ivit-s-3-1t Ivit-s-1-4t | 10 20 40 50 |
| Функция фиксации минимального и максимального измеренного значения Ivit-s-2 | есть |
| Период между передачей данных (для приборов, оснащённых модулем Bluetooth), с, не более | 10 |
| Расстояние передачи данных (для приборов, оснащённых модулем Bluetooth), м, не менее | 50 |
| Продолжительность работы прибора от элементов питания, мес, не менее Ivit-s-1 Ivit-s-2 Ivit-s-3 | 12 3 8 |
| Степень защиты от воды и пыли | IP 30 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа | от 0 до +40 до 80 (без конденсации) от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до метрологического отказа, ч, не менее | 23635 |
| Срок службы, лет, не менее | 5 |
| Гарантийный срок, лет | 1 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус прибора в виде наклейки (рисунок 2).
Таблица 5 - Комплектность прибора
| Наименование | Обозначение | Количество |
| Термогигрометр электронный | Ivit-s | 1 шт. |
| Элемент питания1) для Ivit-s-1 для Ivit-s-2 для Ivit-s-3 | тип ААА тип CR2450 тип CR2032 | 2 шт. 1 шт. 1 шт. |
| Паспорт и инструкция по применению «Термогигрометр электронный Ivit-s» | РЭЛС.421413.ХХХ ПС | 1 экз. |
| Кронштейн (для Ivit-s-1, Ivit-s-2) | 1 шт. | |
| Индивидуальная упаковка | РЭЛС.323229.ХХХ | 1 шт. |
| 1) Допускается использование любого элемента питания с напряжением питания типа ААА (1,5±0,2) В, типа CR2450; CR2032 (3,0±0,7) В | ||
приведены в документе на исполнение прибора РЭЛС.421413.ХХХ.ПС «Термогигрометр электронный Ivit-s. Паспорт и инструкция по эксплуатации», раздел «Установка и включение».
Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Государственная поверочная схема для средств измерений температуры» (ч. 1, 2);
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415;
Технические условия ТУ 26.51.51-065-57200730-2024 Термогигрометры электронные Ivit-s.
