| Номер в госреестре | 95330-25 |
| Наименование СИ | Счётчики воды цифровые универсальные |
| Обозначение типа СИ | "BOLID" |
| Изготовитель | Закрытое акционерное общество научно-внедренческое предприятие "Болид" (ЗАО НВП "Болид"), г. Королев, Московская обл. |
| Год регистрации | 2025 |
| Срок свидетельства | 25.04.2030 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды цифровые универсальные «BOLID» (далее - счётчики) предназначены для измерений объема питьевой воды протекающей в системах холодного и горячего водоснабжения по СанПиН 2.1.3684-21. Счётчики могут использоваться, как автономно, так и в составе автоматизированных систем контроля и учета энергоресурсов (АСКУЭ).
Принцип действия счётчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей жидкости. Крыльчатка расположена в проточной части и оснащена магнитом. В электронном счетном устройстве установлен датчик, регистрирующий количество оборотов крыльчатки. Сигнал с датчика обрабатывается микропроцессорным устройством, вычисляющим объем воды прошедшей через счётчик. Результаты вычислений объема воды отображаются на индикаторном устройстве в м3, а так же могут передаваться посредством каналов связи во внешние системы АСКУЭ.
Конструктивно счётчики состоят из герметичной проточной части и электронного счетного устройства, соединенные между собой пломбировочным кольцом, что обеспечивает возможность поворота счетной части вокруг своей оси. В проточной части установлена крыльчатка с магнитной муфтой. Электронное счетное устройство изолировано от проточной части.
Поток воды подается в корпус счётчика, поступает в измерительную полость, внутри которой установлена крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок.
Индикатор электронного счетного устройства представляет собой жидкокристаллический дисплей.
Для передачи данных во внешние системы АСКУЭ в счётчиках может быть использован:
- беспроводной интерфейс: радиоподсистемы «Болид» С2000Р, LoRaWAN, NB-IoT;
- проводной интерфейс: RS-485, M-Bus, импульсный выход.
Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Код варианта исполнения счётчика образуется на основании обозначений, указанных в таблице 1.
Таблица 1 - Код заказа.
| 1 | 2 | 3 | 4 | 5 |
| СВ- | хх | х | х | хх |
| 1 - СВ (Счётчик воды); 2 - 15 Диаметр условного прохода Ду15; - 20 Диаметр условного прохода Ду20; 3 - 3 Максимальный измеряемый расход, м3/ч. Для Ду15 - 3; - 5 Максимальный измеряемый расход, м3/ч. Для Ду20 - 5; 4 - 1 Вариант исполнения с монтажной длинной 80 мм; - 2 Вариант исполнения с монтажной длинной 110 мм; - 3 Вариант исполнения с монтажной длинной 130 мм; 5 - Б1 Беспроводной интрфейс LoRaWAN; - Б2 Беспроводной интерфейс NB-IoT; - Б3 Беспроводной интерфейс радиоподсистемы «Болид» С2000Р; - Б4 Проводной интерфейс RS-485; - Б5 Проводной интерфейс M-Bus; - Б6 Проводной импульсный выход. | ||||
Защита от несанкционированного доступа к внутренним элементам счётчиков и средствам регулировки обеспечивается пломбировочным кольцом, с помощью которого электронное счетное устройство крепится к корпусу (проточной части). Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения пломбы или кольца.
Общий вид счётчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводской номер счётчиков наносится на лицевую поверхность счетного механизма в цифровом формате методом лазерной гравировки или типографским способом в соответствии с рисунком 3.

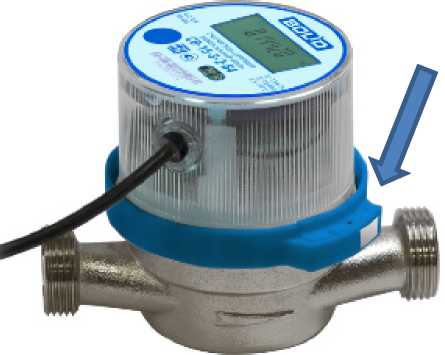

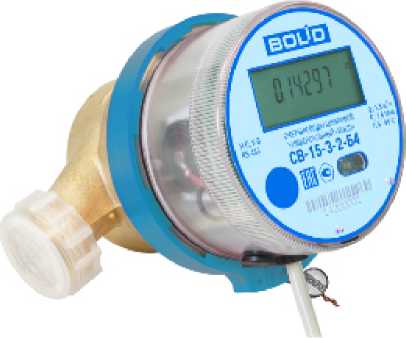

Рисунок 1 - Общий вид, счётчики воды цифровые универсальные «BOLID»

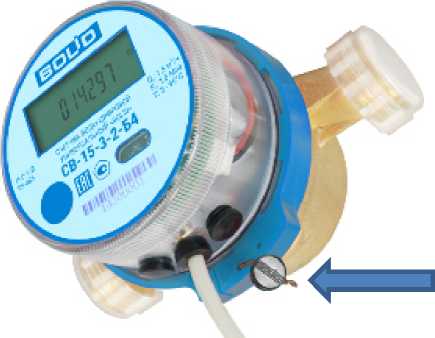

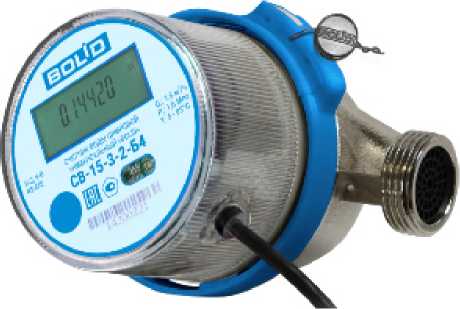

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера

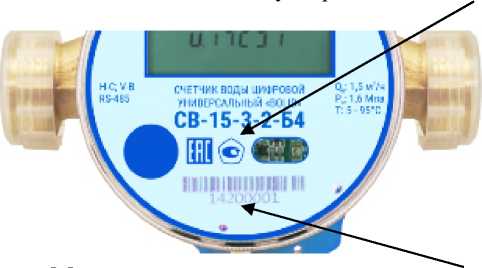

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Конструкция счётчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Диаметр условного прохода, Ду | 15 | 20 | ||||
| Метрологический класс по ГОСТ Р 50193.1-92 | А | В | С | А | В | С |
| Номинальный расход, Qn, м3/ч | 1,50 | 1,50 | 1,50 | 2,50 | 2,50 | 2,50 |
| Максимальный расход, Qmax, м3/ч | 3,00 | 3,00 | 3,00 | 5,00 | 5,00 | 5,00 |
| Переходный расход, Qt, м3/ч | 0,15 | 0,12 | 0,0225 | 0,25 | 0,20 | 0,037 |
| Наименьший расход, Qmin, м3/ч | 0,06 | 0,03 | 0,015 | 0,10 | 0,05 | 0,025 |
| Порог чувствительности, м3/ч, | 0,02 | 0,01 | 0,007 | 0,03 | 0,017 | 0,012 |
| Пределы допускаемой относительной погрешности счетчика в диапазонах расходов не превышает, %: Qmin < Q < Qt Qt < Q < Qmax | ±5,0 ±2,0 | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Диаметр условного прохода, Ду | 15 | 20 |
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 80 или 110 73 89 | 130 73 91 |
| Масса кг, не более | 0,5 | 0,58 |
| Давление измеряемой среды, МПа, не более | 1,6 | |
| Потеря давления при Qmax, МПа, не более | 0,1 | |
| Диапазон температуры измеряемой среды, °С | от +5 до +95 | |
| Степень защиты по ГОСТ 14254 | IP65 | |
| Напряжение источника питания, В | 3,6 | |
| Типорзамер источника питания | Литиевая батарея ER18505 | |
| Средний срок службы источника питания, лет не менее | 6 | |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при 35 °С, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 | |
| Резьба на корпусе счетчика | 3/4” | 1” |
| Емкость индикаторного устройства, м3 | 999999,99999 | |
| Наименьшая цена деления, м3 | 0,00001 | |
| Параметры интерфейса RS-485: - питание интерфейса RS-485 - напряжение питания интерфейса RS-485, В - ток потребления интерфейса RS-485, мА, не более | внешнее от 8 до 24 15 | |
| Параметры импульсного выхода: - длительность импульса импульсного выхода, мс - вес импульса, л/имп | 26 1 | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, часов | 100000 |
наносится на лицевую панель счетного механизма методом гравировки или типографским способом в соответствии с рисунком 3, и на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик воды цифровой универсальный | «BOLID» | 1 шт. |
| Паспорт | АЦДР.407262.001 ПС | 1 экз. |
| Стикеры (красный и синий) | 1 шт. | |
| Присоединительный комплект* | 1 шт. | |
| Примечание: * - поставляется по отдельному заказу | ||
приведены в разделе 4 «Устройство и принцип работы», паспорта на счётчики воды цифровые универсальные «BOLID».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
АЦДР.407262.001 ТУ «Счётчики воды цифровые универсальные «BOLID». Технические условия».
