| Номер в госреестре | 95329-25 |
| Наименование СИ | ИК-Фурье-спектрометры |
| Обозначение типа СИ | ХРОМАТРОН |
| Изготовитель | Акционерное общество "Лабтех" (АО "Лабтех"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 25.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ИК-Фурье-спектрометры ХРОМАТРОН (далее по тексту - спектрометры) предназначены для измерений содержания органических и неорганических веществ в твердых, жидких и газообразных образцах по спектрам поглощения в инфракрасной области электромагнитного излучения в соответствии с методами (методиками) измерений.
Принцип действия спектрометров основан на измерении интенсивности оптического излучения, прошедшего через кювету с исследуемым образцом, в инфракрасной области спектра. Спектрометр включает в себя следующие основные составные части: инфракрасный источник излучения, интерферометр, приемник излучения, систему регистрации сигнала и его передачи в компьютер для обработки и хранения.
Основным блоком спектрометров является интерферометр, в котором при движении светоделителя происходит изменение разности хода между интерферирующими лучами. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр в шкале волновых чисел получается после выполнения обратного преобразования Фурье интерферограммы.
Спектрометры конструктивно выполнены в виде настольных лабораторных приборов и выпускаются в следующих модификациях: FT-4500, FT-4700, FT-4900, которые отличаются друг от друга метрологическими характеристиками.
Нанесение знака поверки на спектрометры и пломбирование спектрометров не предусмотрено.
Обозначение типа спектрометров и обозначение модификации наносится на лицевую панель спектрометра в процессе изготовления корпуса спектрометра. Заводской номер в буквенно-цифровом формате, идентифицирующий каждый экземпляр спектрометра, наносится на его информационную табличку (шильд), расположенную на его задней панели, методом печати в процессе её изготовления.
Общий вид спектрометров приведен на рисунках 1, 2, 3. Вид шильда с наименованием спектрометра и его заводским номером приведен на рисунке 4.

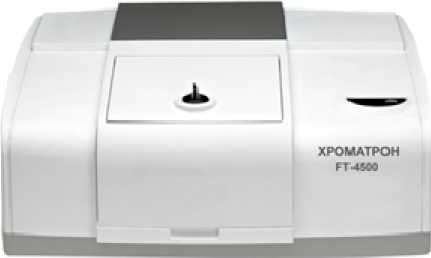

Рисунок 1 - Общий вид модификации FT-4500

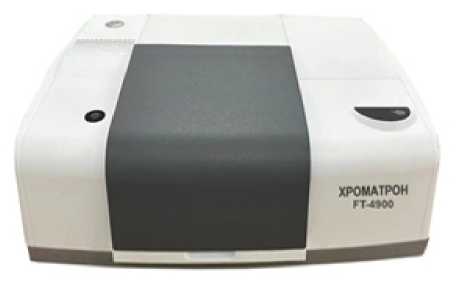

Рисунок 2 - Общий вид модификации FT-4900
Рисунок 3 - Общий вид модификации FT-4700
ГПГ ИК-Фурье-спектрометр ХРОМАТРОН L FIL Модификация FT-4900
л Зав № FT49000001.
Место нанесения знака утверждения типа
Год выпуска 2024 '
Напряжение: 220+22 В, 50+1 Гц
Обозначение типа
Место нанесения заводского номера
Рисунок 4 - Вид шильда с наименованием спектрометра и его заводским номером
Спектрометры оснащены автономным программным обеспечением (далее по тексту -ПО) и встроенным ПО, которое выполняет аппаратные функции спектрометра и передает полученные данные в автономное ПО. Идентификационные данные встроенного ПО пользователю недоступны. Идентификационные данные автономного ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MILAS |
| Номер версии (идентификационный номер) ПО | 1.х.хх |
| Цифровой идентификатор ПО | _ |
| Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии, и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»). | |
Метрологически значимая часть ПО выполняет следующие функции:
- обработка данных, поступающих от встроенного ПО;
- создание и хранение файлов интерферограмм и файлов спектров;
- сохранение результатов измерений на жестком диске персонального компьютера;
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений по шкале волновых чисел, см-1 | от 537 до 3100 |
| Пределы допускаемой абсолютной погрешности шкалы волновых ____ -1 чисел, см | ±1,0 |
| Отношение сигнал/шум1) (в интервале волновых чисел от 2000 см-1 до 2100 см-1, выделяемый спектральный интервал 1 см-1), не менее: - модификация FT-4500 - модификация FT-4700 - модификация FT-4900 | 30000:1 45000:1 46000:1 |
| 1) При использовании для расчета отношения сигнал/шум среднеквадратического значения шума | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон показаний по шкале волновых чисел, см-1 | от 350 до 7800 |
| Спектральное разрешение, см-1, не более | 1,0 |
| Г абаритные размеры (ДхШхВ), мм, не более | 450x360x205 |
| Масса, кг, не более | 15 |
| Потребляемая мощность, В^А, не более | 60 |
| Напряжение питания частотой (50±1) Гц, В | 220±22 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +17 до +28 75 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 8 |
наносится на информационную табличку (шильд), расположенную на задней панели спектрометра, методом печати при ее изготовлении и на титульный лист Руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность спектрометра
| Наименование | Обозначение | Количество |
| ИК-Фурье-спектрометр | ХРОМАТРОН модификация FT-4500 или ХРОМАТРОН модификация FT-4700 или ХРОМАТРОН модификация FT-4900 | 1 шт. |
| Паспорт | 26.51.53-003-51534358-2024 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Шнур электропитания | - | 1 шт. |
| Защитный чехол от пыли | - | 1 шт. |
| Компакт-диск с программным обеспечением | - | 1 шт. |
приведены в эксплуатационном документе «ИК-Фурье-спектрометры ХРОМАТРОН, модификации FT-4500, FT-4700, FT-4900. Руководство по эксплуатации», подраздел 3.2 «Методика измерений».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
ТУ 26.51.53-003-51534358-2024 «ИК-Фурье-спектрометры ХРОМАТРОН. Технические условия».
