| Номер в госреестре | 95328-25 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные |
| Обозначение типа СИ | Melytec |
| Изготовитель | JSPEC INSTRUMENT CO., LTD, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 25.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные Melytec предназначены для измерений массовой доли элементов в веществах и материалах и измерений толщины покрытий методом энергодисперсионной рентгеновской флуоресценции.
Принцип действия спектрометров рентгенофлуоресцентных Melytec (далее -спектрометры) основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, генерируемое рентгеновской трубкой, взаимодействует с элементами анализируемого образца и создает вторичное рентгеновское излучение, интенсивность линий спектра которого зависит от элементного состава образца и толщины покрытия.
Конструктивно спектрометры состоят из источника рентгеновского излучения, системы рентгеновской оптики, детектора, измерительного столика, управляющей электроники и блока питания.
Спектрометры выпускаются в 8 моделях: Melytec ED450, Melytec ED550, Melytec ED650, Melytec ED650R, Melytec E-find 450, Melytec TH450, Melytec TH650, Melytec TH650R, которые отличаются конструктивным исполнением, метрологическими и техническими характеристиками. Модели Melytec ED650, Melytec ED650R имеют четыре исполнения: Melytec ED650, Melytec ED650 LE, Melytec ED650R, Melytec ED650R LE, которые отличаются диапазоном анализируемых элементов.
Спектрометры выполнены в виде настольных приборов и включают в себя следующие основные составные части:
- измерительная камера, расположенная внутри корпуса и служащая для размещения образцов;
- широкополосный многоканальный усилитель для регистрации излучаемого характеристического рентгенофлуоресцентного излучения;
- микрофокусная рентгеновская трубка, которая находится в экранированном корпусе, обеспечивающем испускание рентгеновских лучей направленным пучком в измерительную камеру;
- коллиматоры круглой и (или) прямоугольной формы для создания требуемого размера измеряемого участка образца путем диафрагмирования излучения первичного рентгеновского пучка, коллиматоры могут иметь различные диаметры: от 0,05 до 1,5 мм, некоторые модели могут оснащаться автоматическим сменщиком коллиматоров по выбору оператора;
- измерительный стол, для модели Melytec TH650R измерительный стол является передвижным;
- детектор различных типов: детектор с PIN-диодом (Si-PIN), кремниевый дрейфовый детектор (SDD) или отпаянный пропорциональный;
- для модели Melytec ED650R карусельный загрузчик и автоматический роботизированный сменщик образцов или карусельный загрузчик;
- для модели Melytec ED550 карусельный загрузчик;
- для модели Melytec E-find 450 применяется специальная оптическая схема с монохроматизацией первичного рентгеновского пучка.
Серийный номер спектрометров имеет буквенно-цифровой формат и наносится типографской печатью на самоклеящуюся этикетку, расположенную на задней стенке корпуса спектрометра, или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра спектрометра, возможность прочтения и сохранность номера в процессе эксплуатации. Конструкцией спектрометров не предусмотрена возможность нанесения знака поверки. Корпус спектрометров металлический, окрашиваемый в цвета, которые определяет изготовитель.
Пломбирование спектрометров не предусмотрено.
О бщий вид спектрометров представлен на рисунках 1-8. Место нанесения серийного номера представлено на рисунке 9.

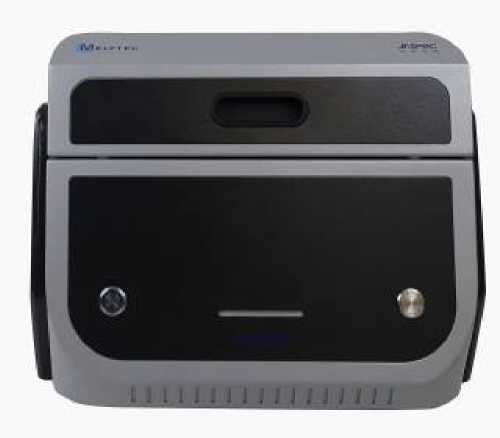

Рисунок 1 - Общий вид спектрометров модели Melytec ED450
Рисунок 2 - Общий вид спектрометров модели Melytec ED550

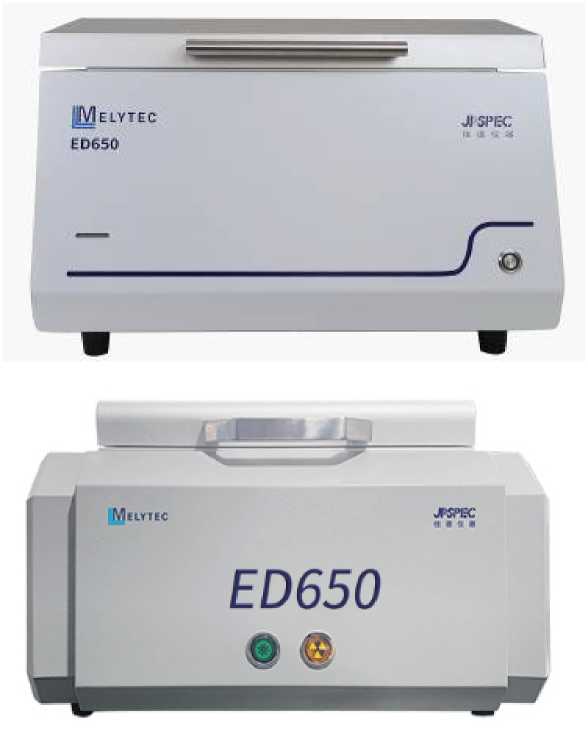

Рисунок 3 - Общий вид спектрометров модели Melytec ED650
Рисунок 4 - Общий вид спектрометров модели Melytec E-find 450

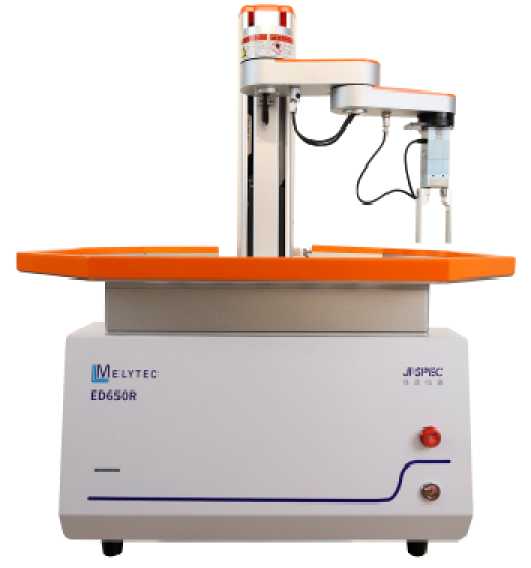

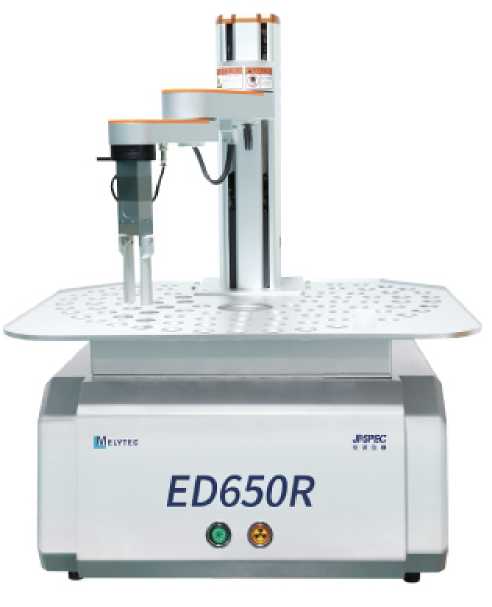

Рисунок 5 - Общий вид спектрометров модели Melytec ED650R
Рисунок 6 - Общий вид спектрометров модели Melytec TH450

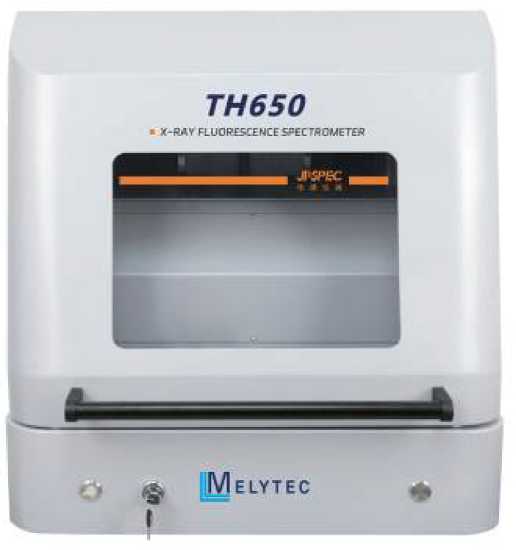

Рисунок 7 - Общий вид спектрометров модели Melytec TH650

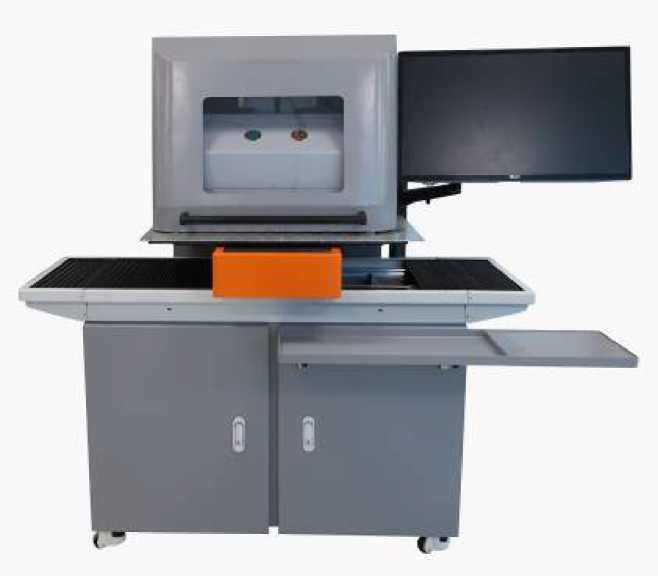

Рисунок 8 - Общий вид спектрометров модели Melytec TH650R

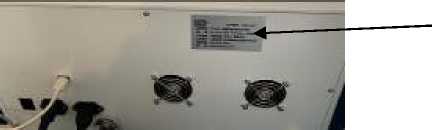

Рисунок 9 - Место нанесения серийного номера
Место нанесения серийного номера
В состав программного обеспечения спектрометров (далее - ПО) входит встроенное метрологически значимое ПО и ПО верхнего уровня, предназначенное для отображения измерительной информации. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | XRAYAnalyzer1) | XRAYThick2) | XRAYRoHS1) |
| Номер версии (идентификационный номер) ПО | О.х.х или 1.х.х или 2.Х.Х3) | ||
| Цифровой идентификатор ПО | - | ||
| 1) Для режима измерений массовой доли элементов. 2) Для режима измерений толщины покрытий. 3) х - обозначение номера версии метрологически незначимой части ПО, может содержать буквенные и цифровые символы. | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модели | ||||
| Melytec ED450 | Melytec ED550 | Melytec E-find 450 | Melytec Melytec ED650R ED650 | Melytec Melytec Melytec TH450 TH650 TH650R | |
| Чувствительность на линии FeKa1!, имп-с’1-%’1-мкА’1, не менее | 10 | 20 | 90 | 20 | 4 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала на линии FeKa1), % | 1,0 | ||||
| Диапазон показаний толщины покрытий2^, мкм | - | от 0,01 до 110 | |||
| Диапазон измерений толщины покрытий2^, мкм | - | от 1 до 22 | |||
| Пределы допускаемой относительной погрешности измерений толщины покрытий2^, % | - | ±5 | |||
О Значение нормировано для железа с массовой долей от 0,9 % до 1,1 %.
21 Для однослойных покрытий при наличии режима измерений толщины покрытий.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модели | |||||||
| Melytec ED550 | Melytec ED650 | Melytec ED650R | Melytec ED450 | Melytec E-find 450 | Melytec ТН450 | Melytec TH650 | Melytec TH650R | |
| Диапазон анализируемых элементов | от 12Mg до 95 Аш | от 9F до 95Аш* | от 12Mg до 95Аш | |||||
| Количество измеряемых слоев покрытия, включая основание, шт. | - | 5 | - | 5 | ||||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 500 600 630 | 430 700 550 | 1200 1000 800 | 400 450 480 | 450 550 600 | 650 600 650 | 430 620 520 | 1400 1500 1200 |
| Масса, кг, не более | 50 | 70 | 90 | 50 | 60 | 50 | 100 | 150 |
| Потребляемая мощность, Вт, не более | 300 | |||||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 220 до 240 50/60 | |||||||
| Условия эксплуатации: - температура окружающей среды, °C | от +5 до +35 | |||||||
| - относительная влажность окружающей среды, %, не более | 1 | 30 | ||||||
*Для исполнений Melytec ED650 LE, Melytec ED650R LE диапазон анализируемых элементов от 6С до 95Аш.
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| С пектр ометр р ентгенофлуор есцентный | Melytec | 1 шт. |
| ПК с предустановленным ПО | - | 1 шт.* |
| Руководство по эксплуатации | - | 1 экз. |
| *ПК и модуль ПО верхнего уровня по отдельному заказу. | ||
приведены в разделе «Дополнительная часть» документа «Спектрометры рентгенофлуоресцентные Melytec. Руководство по эксплуатации».
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 28 сентября 2018 г. № 2089 «Об утверждении Государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях».
