| Номер в госреестре | 95327-25 |
| Наименование СИ | Толщиномеры-гребенки |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью научно-технический центр "Эксперт" (ООО НТЦ "Эксперт"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 25.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры-гребенки предназначены для измерений толщины неотвердевшего слоя лакокрасочных покрытий.
Принцип действия основан на определении толщины покрытия путем контроля окрашивания зубьев после погружения прибора в неотвердевший («мокрый») слой исследуемого покрытия до касания основания опорными базами выбранной стороны устройства. За толщину покрытия принимается величина зазора между опорной базой и между значениями толщины, указанными на паре окрашенного и неокрашенного выступов.
Толщиномеры-гребенки представляют собой четырех- или шестиугольную металлическую пластину из нержавеющей стали с выступающими зубьями различной длины. В углах толщиномера-гребенки расположены одинаковые опорные базы. Над каждым из зубьев выгравировано значение расстояния от края этого зуба до оси между двумя опорными базами используемой стороны.
К средствам измерений данного типа относятся толщиномеры-гребенки моделей:
- ГЛК-1, ГЛК-2 - имеют форму шестиугольника. Отличаются между собой диапазоном измерений;
- Г ЛК-3 - имеют форму прямоугольника.
Товарный знак^-^ наносится на лицевую сторону толщиномера-гребенки методом лазерной гравировки и на титульный лист паспорта толщиномеров-гребенок типографским методом.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки в местах, указанных на рисунках 1-3.
Пломбирование толщиномеров-гребенок от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид толщиномеров-гребенок представлен на рисунках 1-3.
Место нанесения заводского номера
а) - лицевая сторона
б) - оборотная сторона

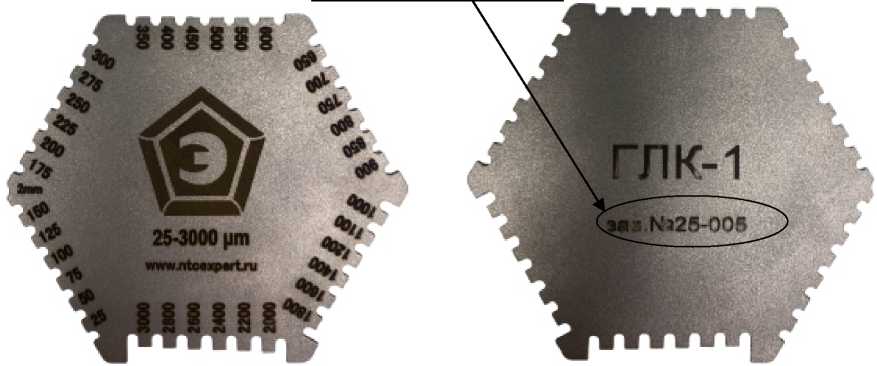

Рисунок 1 - Общий вид толщиномеров-гребенок модели ГЛК-1 с указанием места нанесения заводского номера
Место нанесения заводского номера
а) - лицевая сторона
б) - оборотная сторона

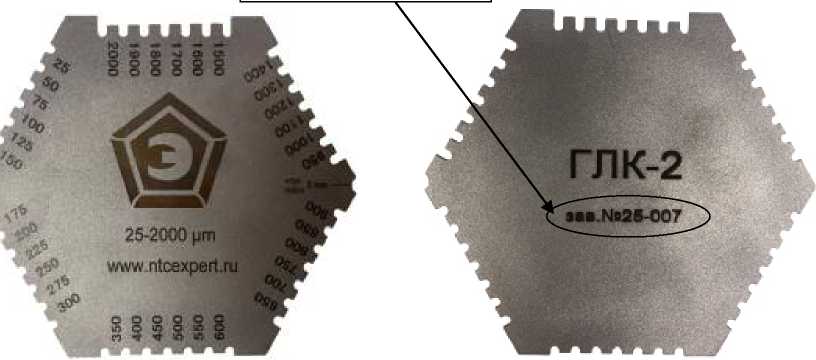

Рисунок 2 - Общий вид толщиномеров-гребенок модели ГЛК-2 с указанием места нанесения заводского номера
Место нанесения заводского номера
а) - лицевая сторона
б) - оборотная сторона

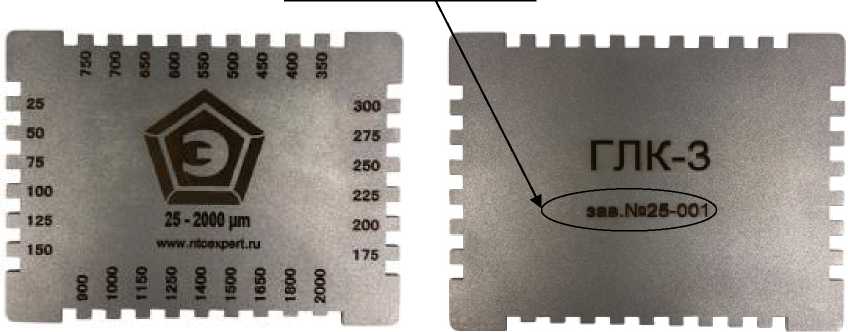

Рисунок 3 - Общий вид толщиномеров-гребенок модели ГЛК-3 с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики толщиномеров-гребенок модели ГЛК-1
| Наименование характеристики | Значения |
| Диапазон измерений, мкм | От 25 до 3000 |
| Шаг измерений, мкм, в диапазоне измерений: | |
| От 25 до 300 мкм включ. | 25 |
| Св. 300 до 900 мкм включ. | 50 |
| Св. 900 до 1200 мкм включ. | 100 |
| Св. 1200 | 200 |
| Пределы допускаемой абсолютной погрешности, мкм, где Т-измеряемая толщина, мкм | ±(0,003^Т+4) |
Таблица 2 - Метрологические характеристики толщиномеров-гребенок модели ГЛК-2
| Наименование характеристики | Значения |
| Диапазон измерений, мкм | От 25 до 2000 |
| Шаг измерений, мкм, в диапазоне измерений: От 25 до 300 мкм включ. | 25 |
| Св. 300 до 1000 мкм включ. | 50 |
| Св. 1000 | 100 |
| Пределы допускаемой абсолютной погрешности, мкм, где Т-измеряемая толщина, мкм | ±(0,003^Т+4) |
Таблица 3 - Метрологические характеристики толщиномеров-гребенок модели ГЛК-3
| Наименование характеристики | Значения |
| Диапазон измерений, мкм | От 25 до 2000 |
| Шаг измерений, мкм, в диапазоне измерений: | |
| От 25 до 300 мкм включ. | 25 |
| Св. 300 до 750 мкм | 50 |
| 900 мкм | - |
| 1000 мкм | - |
| 1150 мкм | - |
| 1250 мкм | - |
| 1400 мкм | - |
| 1500 мкм | - |
| 1650 мкм | - |
| 1800 мкм | - |
| 2000 мкм | - |
| Пределы допускаемой абсолютной погрешности, мкм, где Т-измеряемая толщина, мкм | ±(0,006^Т+4) |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значения для моделей | ||
| ГЛК-1 | ГЛК-2 | ГЛК-3 | |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более | 64х74х1 | 74х85х1 | 60х80х1 |
| Масса, кг, не более | 0,05 | 0,05 | 0,05 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | От -20 до +45 80 | ||
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Толщиномер-гребенка | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Заметки по эксплуатации, порядок работы, поверка» паспорта толщиномеров-гребенок.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
ТУ 26.51.33-008-61670358-2024 «Толщиномеры-гребенки. Технические условия».
