| Номер в госреестре | 95323-25 |
| Наименование СИ | Счетчики тепловой энергии |
| Обозначение типа СИ | ПУЛЬСАР |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН"), г. Рязань |
| Год регистрации | 2025 |
| Срок свидетельства | 25.04.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики тепловой энергии ПУЛЬСАР (далее - теплосчетчики) предназначены для измерений и регистрации параметров: количества тепловой энергии/энергии охлаждения, тепловой мощности, объема, массы, объемного и массового расходов, температуры, разности температур, избыточного давления теплоносителя в системах тепло- и водоснабжения, а также измерений температуры окружающего воздуха и интервалов времени.
Принцип работы теплосчетчиков основан на измерении объемного расхода/объема, температуры и давления теплоносителя в трубопроводах и последующим преобразованием тепловычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах с последующим вычислением в соответствии с уравнениями измерений количества тепловой энергии теплоносителя и других измеряемых сред, а также отображение и архивирование измерительной информации. Вычисление массы/массового расхода осуществляется расчетным путем по результатам измерений объема/объемного расхода, температуры и давления (или с использованием подстановочного значения давления).
Конструктивно теплосчетчик состоит из совокупности измерительных, связующих, вычислительных компонентов, образующих измерительные каналы (далее - ИК), функционирующих как единое целое. В состав теплосчетчика входят ИК: объемного расхода, объема, температуры теплоносителя, избыточного давления теплоносителя, температуры окружающего воздуха, массы теплоносителя, разности температуры теплоносителя, тепловой энергии и тепловой мощности.
ИК состоят из первичной части, включающей в себя первичные измерительные преобразователи, и вторичной части, включающей в себя вычислитель тепловой энергии ПУЛЬСАР (регистрационный № 89587-23).
В качестве первичных измерительных преобразователей применяются средства измерений, указанные в таблице 1.
Тепловычислители имеют возможность подключения для измерений температуры окружающей среды внешних термопреобразователей сопротивления утвержденного типа с номинальными статическими характеристиками и диапазоном измерений температуры, соответствующими параметрам вычислителей тепловой энергии ПУЛЬСАР.
Количество измерительных каналов и емкость архива теплосчетчика определяются характеристиками тепловычислителя.
Таблица 1 - Типы первичных преобразователей, применяемые в составе теплосчетчиков
| Наименование и тип СИ | Регистрационный номер в Федеральном информационном фонде |
| Типы преобразователей объемного расхода/объема, применяемые в составе теплосчетчиков | |
| Расходомеры-счетчики электромагнитные ПУЛЬСАР | 92618-24 |
| Счетчики воды ультразвуковые «Пульсар» | 74995-19 |
| Преобразователи расхода электромагнитные ПРЭМ | 76327-19 |
| Преобразователи расхода электромагнитные МастерФлоу | 73383-18 |
| Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР модификация Лайт М | 52856-13 |
| Расходомеры-счетчики электромагнитный ВЗЛЕТ ЭР Лайт М | 85267-22 |
| Расходомеры-счётчики электромагнитные Питерфлоу Т | 83188-21 |
| Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ | 66324-16 |
| Расходомеры-счетчики ультразвуковые ВЗЛЕТ МР | 28363-14 |
| Расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР | 84382-22 |
| Расходомеры-счетчики электромагнитные РСЦ | 71286-18 |
| Расходомеры-счетчики электромагнитные РСЦ-2 | 86568-22 |
| Типы средств измерений температуры и разницы температур, применяемые в составе теплосчетчиков | |
| Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В | 24204-03 |
| Термопреобразователи сопротивления платиновые ТСПТВХ | 33995-07 |
| Типы преобразователей и датчиков давления, применяемые в составе теплосчетчиков | |
| Преобразователи давления ПДТВХ-1 | 43646-10 |
| Типы счетчиков воды, применяемые в составе теплосчетчиков для измерений объема горячей и холодной воды | |
| Счетчики воды многоструйные Пульсар М, Пульсар ММ (Пульсар М) | 56351-14 |
| Счетчики воды одноструйные «Пульсар» | 63458-16 |
| Счетчики воды турбинные «Пульсар» | 75446-19 |
| Счетчики воды электронные «Пульсар» | 77346-20 |
Конкретный состав теплосчетчика приводится в паспорте.
Теплосчетчики выпускаются в двух модификациях, в зависимости от модификации тепловычислителя: ТВ1 и ТВ2.

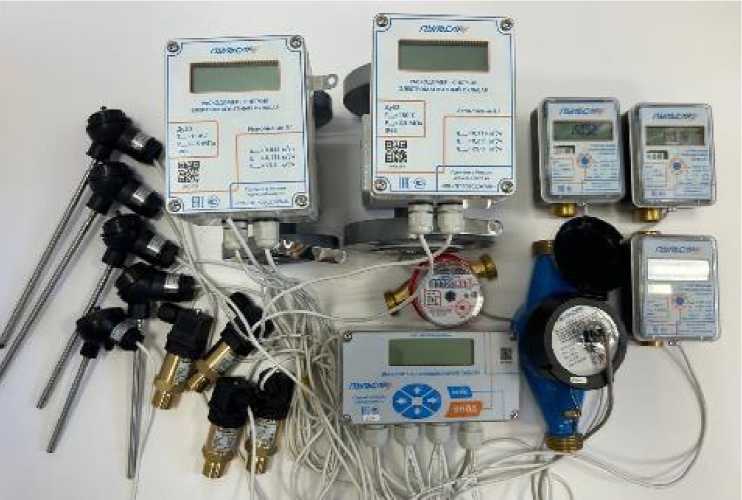

Общий вид теплосчетчиков представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр теплосчетчика, состоит из цифр и указывается в паспорте. Нанесение знака поверки на средство измерений не предусмотрено. Места пломбирования для защиты от несанкционированного доступа приведены в описаниях типов и эксплуатационной документации тепловычислителя и первичных преобразователей, входящих в состав теплосчетчика.
Рисунок 1 - Общий вид теплосчетчика
Программное обеспечение (далее - ПО) теплосчетчика представлено ПО вычислителя тепловой энергии и ПО средств измерений (при наличии) утвержденного типа, входящих в состав теплосчетчика. ПО обеспечивает реализацию функций счетчика тепловой энергии ПУЛЬСАР. ПО предназначено для сбора и обработки поступающих данных от средств измерений параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, архивирования данных.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО вычислителя тепловой энергии ПУЛЬСАР приведены в таблице 2. Идентификационные данные ПО первичных преобразователей (при наличии), входящих в состав теплосчетчика, приведены в описаниях типа средств измерений.
Таблица 2 - Идентификационные данные программного обеспечения вычислителя тепловой энергии ПУЛЬСАР
| Идентификационные данные (признаки) | Модификация | МАР |
| ТВ1 ТВ2 | ||
| Идентификационное наименование программного обеспечения | HTC-018 | |
| Номер версии (идентификационный номер) программного обеспечения* | 018-XX.YYY-ZZ.QQ | |
| *018 - номер версии метрологически значимой части; XX.YYY-ZZ.QQ - версия метрологически незначимой части, где буквы могут принимать следующие значения XX - от 01 до 99, YYY - от 001 до 999, ZZ - от 00 до 99, QQ - от 00 до 99. | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного (массового) расхода1), м3/ч (т/ч) | от 0,006 до 5000 |
| Диапазон измерений объема (массы), м3 (т) | от 0 до 999999999,999 |
| Диапазон измерения тепловой энергии, ГДж (Гкал) | от 0 до 999999999,999 |
| Диапазон измерений температуры теплоносителя 1), оС | от 0 до +150 |
| Диапазон измерений разности температур1), °С | от 3 до 149 |
| Диапазон измерений избыточного давления1), МПа | от 0 до 2,5 |
| Пределы допускаемой относительной погрешности ИК объемного расхода (объема) воды и/или теплоносителя, % для класса 12) для класса 22) | ±(1+0,0bGmax/G), но не более ±3,5 ±(2+0,02^Gmax/G), но не более ±5 |
| Пределы допускаемой абсолютной погрешности ИК температуры теплоносителя, °С | ±(0,6+0,004П)3) |
| Пределы допускаемой относительной погрешности измерений разности температур, % | ±(0,5+3-ATmin/AT) |
| Пределы допускаемой относительной погрешности тепловычислителя при измерении количества тепловой энергии/энергии охлаждения, % | ±(0,5+АТ1пт/АТ) |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности ИК избыточного давления, % | ±2 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии для закрытых систем теплоснабжения4), %: - для класса 12) - для класса 22) | ±(2+4 • AТmin/AТ+0,01 • Gmax/G) ±(3+4 • AТmin/AТ+0,02 • Gmax/G) |
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,01 |
| Примечания: Gmax - максимальное нормированное значение объемного расхода, м3/ч; G - измеряемое значение объемного расхода, м3/ч; T - измеренное значение температуры, °С; ATmin - минимальное нормированное значение разницы температур, °С, ATmin=3 °С; AT - измеренное значение разницы температур, °С. 1) Указан максимальный диапазон измерений и измеряемых параметров, зависящий от комплекта поставки теплосчетчика. 2) Класс в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр, ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, где Gmin соответствует qi, Gmax соответствует qp.. 3) Данное условие не распространяется на измерение температуры окружающего воздуха; 4) Пределы допускаемой относительной погрешности измерений количества тепловой энергии для открытых систем теплоснабжения - в соответствии с ГОСТ Р 8.728-2010. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации тепловычислителя: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -10 до +50 от 20 до 95 от 84 до 106,7 |
| Напряжение питания, В: - от встроенного элемента питания - от внешнего элемента питания | 3,6 от 8 до 26 |
| Глубина архива, включая нештатные ситуации, не менее: - минутного1), мин - часового, ч - суточного, сут - месячного, мес. | 360 1488 184 60 |
| Габаритные размеры тепловычислителя, мм, не более: - длина - ширина - высота | 220 170 75 |
| Масса тепловычислителя, кг, не более | 1 |
| Рабочие условия эксплуатации первичных преобразователей | приведены в описаниях типов средств измерений, входящих в состав теплосчетчика |
| Параметры электрического питания первичных преобразователей | |
| Г абаритные размеры первичных преобразователей, мм, не более | |
| Масса первичных преобразователей, кг, не более | |
| Примечание: 1) Наличие минутных архивов зависит от исполнения тепловычислителей и указывается в паспорте на прибор. | |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 75000 |
наносится на титульный лист руководства по эксплуатации теплосчетчика, совмещенного с паспортом типографским способом.
Таблица 6 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество |
| Счетчики тепловой энергии * | ПУЛЬСАР | 1 шт. |
| Руководство по эксплуатации, совмещенное с паспортом | ЮТЛИ.408837.004-ХХ РЭ | 1 экз. |
| Комплект эксплуатационных документов на составные части | - | согласно комплекту поставки составных частей |
| * Состав теплосчетчика определяется заказом и указывается в руководстве по эксплуатации | ||
приведены в разделе 1 руководства по эксплуатации ЮТЛИ.408837.004-ХХ РЭ.
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 декабря 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ЮТЛИ.408837.004 ТУ «Счетчики тепловой энергии ПУЛЬСАР. Технические условия».
