| Номер в госреестре | 95317-25 |
| Наименование СИ | Генераторы-анализаторы трафика |
| Обозначение типа СИ | LR100Gen Hardware Appliance 10G |
| Изготовитель | Акционерное общество "Информационные технологии и коммуникационные системы" (АО "ИнфоТеКС"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 23.04.2030 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы-анализаторы трафика LR100Gen Hardware Appliance 10G (далее- приборы) предназначены для измерений пропускной способности каналов передачи данных и задержки передачи пакетов данных при оценке производительности телекоммуникационной инфраструктуры.
Принцип действия прибора основан на измерении количества информации (байт) прошедшей по каналу пакетной сети за установленный интервал времени.
Конструктивно прибор выполнен в виде модуля, выполненного в унифицированном корпусе для монтажа в стойку 19 дюймов. Размер корпуса составляет 1U. Прибор сконструирован на базе аппаратной платформы Aquarius Server T51 D14, Intel Xeon E5-2609v3 (2x6), 4 GB RAM.
Для обеспечения работы прибора используется клавиатура с интерфейсом USB или PS/2 и монитор с портом VGA. Для подключения прибора к сетевому оборудованию необходимо использовать патчкорды Ethernet RJ45 и дата-кабели с трансиверами SFP+. В комплект поставки клавиатура, монитор патчкорды и дата-кабели не входят.
Наименование прибора, серийный номер, наименование аппаратной платформы и другая служебная информации размещаются на верхней крышке корпуса. Серийный номер, состоящий из цифр и специальных символов, нанесен на наклейку, изготовленную типографским способом.
На корпус прибора, а также на наклейку с идентификационными признаками прибора наклеены специальные защитные знаки для предотвращения несанкционированного доступа к аппаратным компонентам и идентификационным данным.
Общий вид прибора с указанием места нанесения знака утверждения типа, размещения идентификационных признаков прибора и аппаратной платформы приведены на рисунке 1. Внешний вид передней панели прибора с указанием портов для подключения к сетевому оборудованию и вспомогательных устройств, приведены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

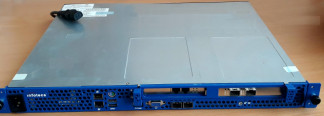

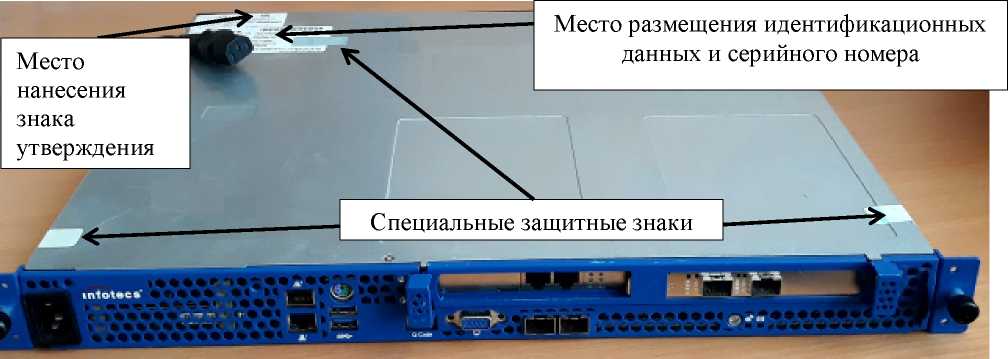

Рисунок 1 - Общий вид прибора

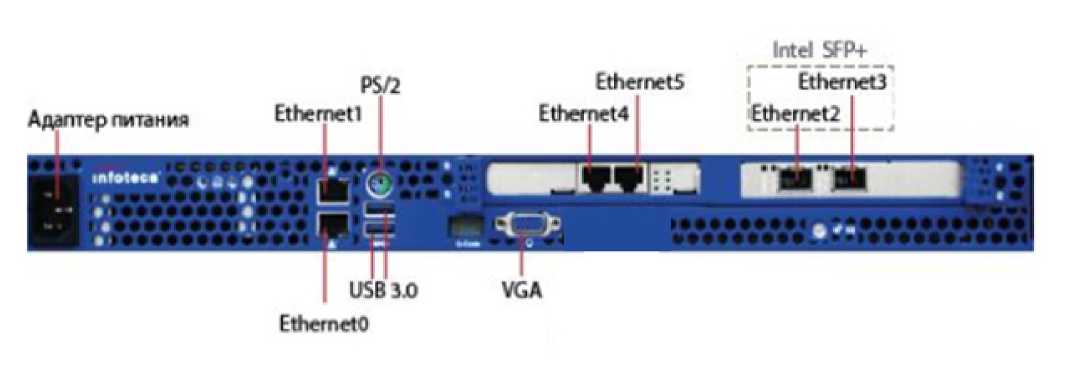

Рисунок 2 - Внешний вид передней панели прибора
В приборах используется встроенное программное обеспечение (далее - ПО) осуществляющее управление режимами работы прибора. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | t100gen_tester | lr100gen_server |
| Номер версии (идентификационный номер) ПО | не ниже 1.3.0 | не ниже 1.3.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | a93 c0fe56aafaa2e4181606e63d11 d21 | 9a64f24a29f65a176784326fbe26a b06 |
| Алгоритм вычисления идентификатора ПО | M | D5 |
Метрологические характеристики прибора приведены в таблице 2, технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений пропускной способности по UDP, Мбит/c, при размерах кадра (байт) 110 512 1024 1518 | от 10 до 4 923 от 20 до 8 759 от 40 до 9 368 от 60 до 9 571 |
| Пределы относительной погрешности измерений пропускной способности, % | ± 1 |
| Диапазон измерений задержки передачи пакетов данных, мс | от 5 до 500 |
| Пределы относительной погрешности измерений задержки при загрузке канала 10 Гбит/c до 90%, % | ± 1 |
| Диапазон измерений коэффициента потерь пакетов данных | от 140-4 до 1 |
| Пределы погрешности измерений коэффициента потерь пакетов данных | ± 3-10-5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания переменного тока, В, | 230 В ± 10% |
| частотой, Г ц | 50 |
| Диапазон рабочих температур, °С | от +15 до +35 |
| Относительная влажность, % | от 20 до 93 |
| Г абаритные размеры, мм, не более | |
| ширина | 444 |
| высота | 44 |
| глубина | 385 |
| Масса, кг, не более | 8 |
наносится на верхнюю панель прибора в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Комплект поставки прибора приведен в таблице 4.
Таблица 4 - Комплектность прибора
| Наименование составной части | Обозначение | Количество, шт. |
| Аппаратная платформа с предустановленным ПО* | ФРКЕ.411734.001 | 1 |
| Формуляр | ФРКЕ.411734.001 ФО | 1 |
| Руководство по эксплуатации (поставляется в электронном виде) | ФРКЕ.411734.001 РЭ | 1 |
| * - Установка ПО осуществляется изготовителем | ||
приведены в Разделе 2 «Описание и работа» документа «Генераторы-анализаторы трафика LR100Gen Hardware Appliance 10G. Руководство по эксплуатации. ФРКЕ.411734.001 РЭ».
Приказ Росстандарта от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;
Технические условия ФРКЕ.411734.001ТУ.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2025 |
