| Номер в госреестре | 95310-25 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | UNICO |
| Изготовитель | "UNICO (Shanghai) Instrument Co. Ltd.", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 23.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры UNICO (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания твердых, жидких, газообразных образцов различного происхождения, а также для количественного анализа жидких проб различного назначения в рабочем спектральном диапазоне.
Принцип работы спектрофотометров основан на сравнении двух световых потоков: светового потока, прошедшего через контрольный образец, и светового потока, прошедшего через исследуемый образец, или светового потока, отраженного от исследуемого образца.
Световые потоки преобразуются с помощью приемника в электрические сигналы. По величинам этих сигналов микропроцессором спектрофотометров рассчитывается спектральный коэффициент направленного пропускания.
Спектрофотометры выпускают в следующих модификациях: 1201, 2100, 2100UV, 2800, 2800T, 2802S, 2802ST, 2804, 2804T. Модификации отличаются конструкцией, метрологическими и техническими характеристиками.
Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение с приемником излучения, и модуля электроники. Электронный и оптический модули размещены в едином корпусе.
Спектрофотометры модификаций 1201, 2100, 2100UV, 2800, 2800T, 2802S, 2802ST построены по однолучевой оптической схеме.
Спектрофотометры модификаций 2804, 2804T построены по двухлучевой оптической схеме.
Для разложения излучения в спектр в спектрофотометрах используется монохроматор с дифракционной решеткой. В качестве источников излучения в спектрофотометрах используются галогенная лампа для модификаций 1201, 2100, работающих в видимой области спектра, и система, состоящая из галогенной и дейтериевой ламп для модификаций 2100UV, 2800, 2800T, 2802S, 2802ST, 2804, 2804T, работающих в ультрафиолетовой области и видимой области спектра.
В качестве приемника в спектрофотометрах используется фотодиод.
Корпус спектрофотометров изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр спектрофотометра имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой, буквенный или буквенноцифровой формат и наносится типографским способом на информационную табличку (шильд), которая наносится на спектрофотометр в виде наклейки.
Нанесение знака поверки на спектрофотометры не предусмотрено.
Общий вид спектрофотометров представлен на рисунках 1-4. Место нанесения серийного номера на спектрофотометры представлено на рисунке 5.

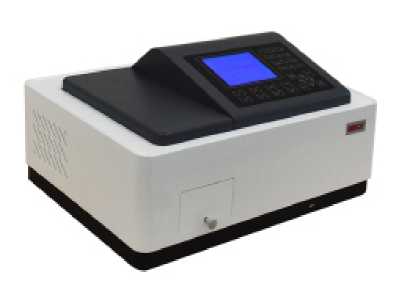

Рисунок 2 - Общий вид спектрофотометров модификаций 2100, 2100UV

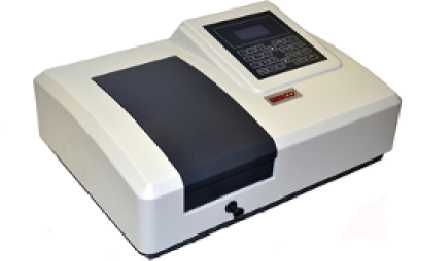

Рисунок 3 - Общий вид спектрофотометров модификаций 2800, 2802S, 2804

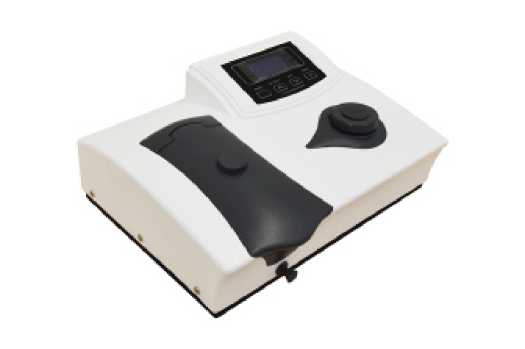

Рисунок 1 - Общий вид спектрофотометров модификации 1201

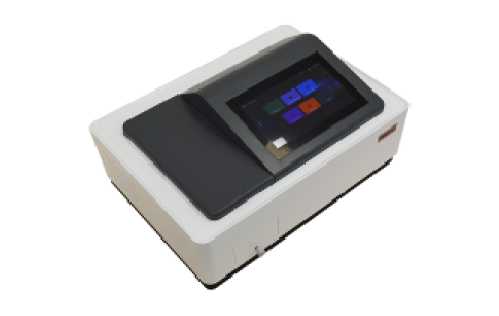

Рисунок 4 - Общий вид спектрофотометров модификаций 2800T, 2802ST, 2804T

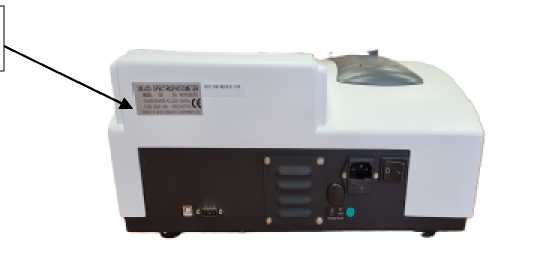

Серийный номер спектрофотометра
Рисунок 5 - Место нанесения серийного номера на спектрофотометры
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрофотометры модификации 1201 оснащены встроенным программным обеспечением (далее - ПО) и управляются с помощью клавиатуры и цифрового табло.
Спектрофотометры модификаций 2100, 2100UV оснащены встроенным ПО и управляются с помощью клавиатуры и жидкокристаллического дисплея.
Спектрофотометры модификаций 2800, 2802S, 2804 оснащены встроенным ПО и управляются с помощью клавиатуры и матричного жидкокристаллического дисплея.
Спектрофотометры модификаций 2800T, 2802ST, 2804T оснащены встроенным ПО и управляются с помощью сенсорного экрана.
Также спектрофотометры модификаций 1201, 2100, 2100UV, 2800, 2800T, 2802S, 2802ST, 2804, 2804T могут оснащаться внешним ПО, которое устанавливается на персональный компьютер.
Встроенное ПО и внешнее ПО позволяют проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.
Уровень защиты встроенного ПО и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | З | начение для модификаций | |
| 1201 | 2100, 2100UV | 2800, 2800T, 2802S, 2802ST, 2804, 2804T | |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО | 12.ХХ* | 10.Х.Х.Х* | 2.ХХ.ХХ* |
| Цифровой идентификатор ПО | - | - | - |
| * «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9; «ХХ» не относится к метрологически значимой части ПО и принимает значение от 00 до 99; после последней цифры номера версии ПО допускаются дополнительные буквенные и математические обозначения. | |||
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение для модификаций | ||
| 1201 | 2100, 2100UV | 2800, 2800T, 2802S, 2802ST, 2804, 2804T | |
| Идентификационное наименование ПО | UA12 | КЗ Analyst | UV-Vis Analyst |
| Номер версии (идентификационный номер) ПО | 1.Х* | 2.Х.Х* | 5.ХХ* |
| Цифровой идентификатор ПО | - | - | - |
| * «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9; «ХХ» не относится к метрологически значимой части ПО и принимает значение от 00 до 99; после последней цифры номера версии ПО допускаются дополнительные буквенные и математические обозначения. | |||
Таблица 3 - Метрологические характеристики спектрофотометров модификаций 1201, 2100, 2100UV
| Наименование характеристики | Значение для модификации | ||
| 1201 | 2100 | 2100UV | |
| Спектральный диапазон, нм | от 315 до 1100 | от 190 до 1100 | |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±1,0 | ||
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 | ||
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне: - от 190 до 400 нм включ. - от 315 до 400 нм включ. - св. 400 до 800 нм включ. - св. 800 до 1100 нм включ. | - ±1,0 ±0,5 ±1,0 | ±1,0 -±0,5 ±1,0 | |
Таблица 4 - Метрологические характеристики спектрофотометров модификаций 2800, 2800Т, 2802S, 2802ST, 2804, 2804T
| Наименование характеристики | Значение для модификации | |||||
| 2800 | 2800T | 2802S | 2802ST | 2804 | 2804T | |
| Спектральный диапазон, нм | от 190 до 1150 | |||||
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±1,0 | |||||
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 | |||||
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне: - от 190 до 400 нм включ. - св. 400 до 800 нм включ. - св. 800 до 1150 нм включ. | ±1,0 ±0,5 ±1,0 | |||||
Таблица 5 - Основные технические характеристики спектрофотометров модификаций 1201, 2100, 2100UV
| Наименование характеристики | Значение для модиф | шкации | |
| 1201 | 2100 | 2100UV | |
| Оптическая схема | однолучевая | ||
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 125 | ||
| Диапазон показаний оптической плотности, Б | от -0,3 до 3,0 | ||
| Выделяемый спектральный интервал (спектральная ширина щели), нм | 4,0 | 2,0 | 2,0 |
| Уровень рассеянного света, %, не более | 0,3 | 0,3 | 0,05 |
| Дрейф показаний, Б/ч, не более | ±0,002 | ||
| Отклонение нулевой линии от среднего значения (в диапазоне от 300 до 800 нм), Б, не более | - | ±0,002 | |
| Параметры электрического питания: | |||
| - напряжение переменного тока, В | 220*" | ||
| - частота переменного тока, Г ц | 50±1 | ||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 425 330 180 | 490 370 220 | 490 370 220 |
| Масса, кг, не более | 7 | 12 | 13 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +30 от 20 до 80 от 84 до 106 | ||
| Потребляемая мощность, ВА, не более | 80 | ||
Таблица 6 - Основные технические характеристики спектрофотометров модификаций 2800, 2800Т, 2802S, 2802ST, 2804, 2804T
| Наименование характеристики | Значение для модификации | |||||
| 2800 | 2800T | 2802S | 2802ST | 2804 | 2804T | |
| Оптическая схема | однолучевая | двухлучевая | ||||
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 200 | |||||
| Диапазон показаний оптической плотности, Б | от -0,3 до 5,0 | |||||
| Выделяемый спектральный интервал (спектральная ширина щели), нм | 1,8 | 1,8 | 0,5; 1,0; 2,0; 4,0 | 0,5; 1,0; 2,0; 4,0 | 1,8 | 1,8 |
| Уровень рассеянного света, %, не более | 0,05 | |||||
| Дрейф показаний, Б/ч, не более | ±0,001 | |||||
| Отклонение нулевой линии от среднего значения (в диапазоне от 300 до 800 нм), Б, не более | ±0,001 | |||||
| Параметры электрического питания: | ||||||
| - напряжение переменного тока, В | 220±Да | |||||
| - частота переменного тока, Г ц | 50±1 | |||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 570 410 310 | |||||
| Масса, кг, не более | 25 | |||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +30 от 20 до 80 от 84 до 106 | |||||
| Потребляемая мощность, В^А, не более | 195 | |||||
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество | ||
| для модификаций | ||||
| 1201, 2100 | 2100UV | 2800, 2802S, 2804, 2802ST, 2800T, 2804T | ||
| Спектрофотометр | UNICO 1201/ UNICO 2100/ UNICO 2100UV/ UNICO 2800/ UNICO 2800T/ UNICO 2802S/ UNICO 2802ST/ UNICO 2804/ UNICO 2804T | 1 шт. | 1 шт. | 1 шт. |
| Шнур питания | - | 1 шт. | 1 шт. | 1 шт. |
| Чехол от пыли | - | 1 шт. | 1 шт. | 1 шт. |
| Лампа галогенная запасная | - | 1 шт. | 1 шт. | 1 шт. |
| Заглушка - кюветодержатель для кюветы 10 мм, контрольных светофильтров и для компенсации темнового тока | - | 1 шт. | 1 шт. | 1 шт. |
| Кюветодержатель 3-х позиционный для кювет стандарта КФК до 100 мм | - | 1 шт. | 1 шт. | 1 шт. |
| Кюветодержатель 4-х позиционный для кювет Евростандарта 10х10 мм | - | 1 шт.* | 1 шт. | 1 шт. |
| Набор кювет (кювета стеклянная 10х10 мм - 4 шт., кювета кварцевая 10х10 мм - 2 шт.) | - | 1 комп.* | 1 комп. | 1 комп. |
| Дополнительные принадлежности (галогенные, дейтериевые лампы, кюветы, кюветодержатели) | - | 1 комп.* | 1 комп.* | 1 комп.* |
| USB-накопитель: с внешним ПО, которое устанавливается на персональный компьютер, и руководством пользователя | UA12/ КЗ Analyst/ UV-Vis Analyst | 1 шт.* | 1 шт.* | 1 шт.* |
| Руководство по эксплуатации | РЭ | 1 экз. | 1 экз. | 1 экз. |
| Паспорт | - | 1 экз. | 1 экз. | 1 экз. |
| Персональный компьютер | - | 1 шт.* | 1 шт.* | 1 шт.* |
| Методика поверки | - | 1 экз. | 1 экз. | 1 экз. |
| *По заказу | ||||
- главе 8 «Порядок работы» документа «Спектрофотометры UNICO 1201. Руководство по эксплуатации»;
- главе 9 «Измерение оптической плотности и процента пропускания растворов», главе 10 «Определение концентраций растворов» документа «Спектрофотометры UNICO 2100. Руководство по эксплуатации»;
- главе 9 «Измерение оптической плотности и процента пропускания растворов», главе 10 «Определение концентраций растворов» документа «Спектрофотометры UNICO 2100UV. Руководство по эксплуатации»;
- главе 10 «Режим T%/Abs/C», главе 11 «Количественный режим» документа «Спектрофотометры UNICO 2800, 2802S, 2804. Руководство по эксплуатации»;
- главе 5 «Режим «основной», главе 6 «Количественный анализ» документа «Спектрофотометры UNICO 2800Т, 28O2ST, 2804Т. Руководство по эксплуатации».
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Т ехническая документация производителя «UNICO (Shanghai) Instrument Co. Ltd.», Китай;
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
