| Номер в госреестре | 95309-25 |
| Наименование СИ | Источники-измерители |
| Обозначение типа СИ | Б6-9 |
| Изготовитель | Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 23.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники-измерители Б6-9 (далее - источники-измерители) предназначены для воспроизведения и измерения воспроизводимых значений напряжения и силы постоянного тока.
Принцип действия источников-измерителей основан на воспроизведении заданного напряжения или силы постоянного тока и одновременном измерении напряжения и (или) тока. Измерение силы постоянного тока производится на основе закона Ома за счет падения напряжения постоянного тока на внутренних шунтах источника-измерителя.
Конструктивно источники-измерители выполнены в виде блока темно-синего цвета, на лицевой панели которого расположены: кнопка включения, функциональные кнопки управления, экран и измерительные разъемы.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

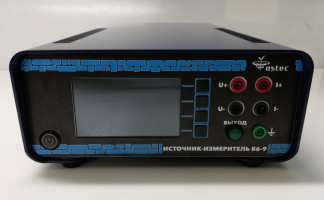

Общий вид источников-измерителей с указанием места нанесения знака утверждения типа представлен на рисунке 1. Вид сзади источников-измерителей с указанием места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на источники-измерители не предусмотрено. Способ ограничения доступа к местам настройки -нанесение пломбы в виде наклейки, разрушающейся после повреждения, на крепежный винт, фиксирующий верхнюю крышку источников-измерителей.
Место нанесения знака
утверждения типа

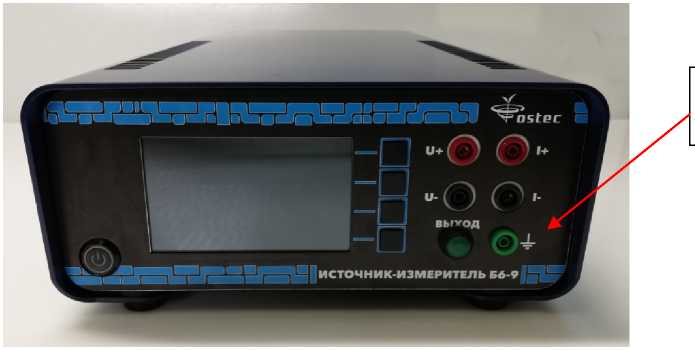

Рисунок 1 - Общий вид источников-измерителей с указанием места нанесения знака утверждения типа
Место нанесения пломбировочной наклейки
Место нанесения заводского
Рисунок 2 - Вид сзади источника-измерителя с указанием места нанесения заводского номера и места нанесения пломбировочной наклейки
Встроенное программное обеспечение (далее - ПО) обеспечивает функционирование источников-измерителей и управление интерфейсом. Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики источников-измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Конструкция источников-измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО источников-измерителей идентифицируется посредством указания версии в руководстве по эксплуатации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО источников-измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 1.x |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1); - номер версии метрологически незначимой части ПО (х), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения и измерения воспроизводимых значений напряжения постоянного тока, В | от 10 до 500 |
| Пределы допускаемой относительной погрешности воспроизведения и измерения воспроизводимых значений напряжения постоянного тока, %: от 10 до 20 В включ. св. 20 до 50 В включ. св. 50 до 150 В включ. св. 150 до 500 В включ. | ±4 ±2 ±0,5 ±0,1 |
| Верхние пределы воспроизведения и измерения воспроизводимых значений силы постоянного тока, мА | 2; 20; 200 |
| Нижний предел воспроизведения и измерения воспроизводимых значений силы постоянного тока, мА | 0,001 |
| Пределы допускаемой относительной погрешности воспроизведения и измерения воспроизводимых значений силы постоянного тока, % | ±1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - номинальная частота переменного тока, Гц | 230±23 50 |
| Потребляемая мощность, В^А, не более | 100 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 530х305х135 |
| Масса, кг, не более | 9 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +25 °С, % - атмосферное давление, кПа | от +15 до +35 до 75 от 84 до 107 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель источников-измерителей любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник-измеритель | Б6-9 | 1 шт. |
| Руководство по эксплуатации | ЛДПА.411-28.00.000РЭ | 1 экз. |
| Формуляр | ЛДПА.411-28.00.000ФО | 1 экз. |
| Комплект измерительных кабелей | - | 1 шт. |
| Кабель питания | - | 1 шт. |
приведены в разделе 3 «Устройство и работа» документа ЛДПА.411-28.00.000РЭ «Источники-измерители Б6-9. Руководство по эксплуатации».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ЛДПА.411-28.00.000ТУ «Источники-измерители Б6-9. Технические условия».
