Вибростенды переносные ВСВ-136 (далее - вибростенды) предназначены для воспроизведения и измерений параметров вибрации с заданными параметрами (частота, виброускорения, виброскорости и виброперемещения).
Вибростенды представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электромеханической системе возбуждения.
Вибростенды состоят из электродинамического вибратора, усилителя мощности, генератора сигналов, встроенного акселерометра, измерительных усилителей, измерительновычислительного модуля (контроллера) и цветного сенсорного дисплея.
Принцип действия вибростендов основан на воспроизведении вибростендом синусоидальной вибрации, значение виброускорения которой измеряется встроенным контрольным акселерометром и поддерживается на заданном уровне. Сигнал с акселерометра поступает на вход измерительно-вычислительного модуля и после его обработки на дисплее отображаются параметры воспроизводимых колебаний. Выходной сигнал с тестируемого преобразователя может быть подан на встроенный измерительный усилитель. Формат и содержание выводимой на дисплей информации устанавливается оператором по его усмотрению при подготовке к работе. На дисплее отображаются установленные и текущие значения параметров вибрации: виброускорение, виброскорость или виброперемещение и частота колебаний, значение выходного сигнала тестируемого вибропреобразователя и значение его коэффициента преобразования, осциллограмма колебаний вибростола, спектр колебаний (спектрограмма) и ряд других.
На лицевой панели вибростенда установлены разъемы для подключения вибропреобразователей ускорения, скорости или перемещения, инерционного типа и принцип действия которых основан на вихретоковом эффекте, с выходным сигналом напряжения и/или тока, постоянного или переменного для проведения их поверки и определения коэффициента преобразования в автоматическом режиме с возможностью записи результатов на флэш накопитель. Питание тестируемых преобразователей может осуществляться непосредственно от вибростенда.
Вибростенды переносные ВСВ-136 выпускаются с следующих модификациях: ВСВ-136, ВСВ-136С и ВСВ-136Т, которые отличаются рабочим диапазоном частот, максимальной нагрузкой на рабочий стол и рабочим диапазоном температур окружающей среды.
Электропитание вибростенда осуществляется от встроенной аккумуляторной батареи напряжением 12 В или от бытовой сети 220 В.
Нанесение знака поверки на вибростенды не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из 6-ти арабских цифр и года выпуска наносится на табличку способом лазерной гравировки, которая в свою очередь крепится на крышке корпуса вибростенда. Опломбирование вибростендов не предусмотрено.

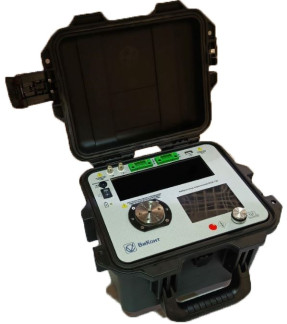

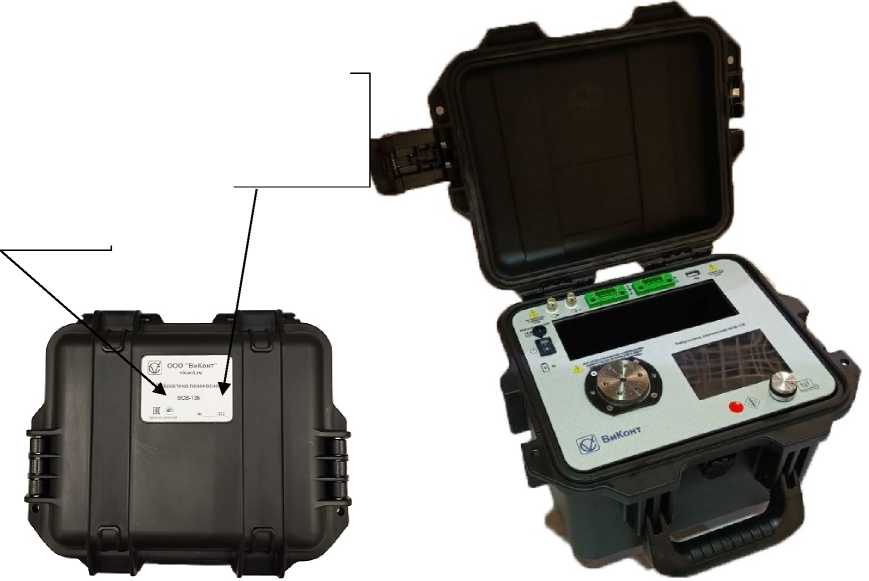

Общий вид вибростендов переносных ВСВ-136, место нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид вибростендов переносных ВСВ-136
Программное обеспечение (далее - ПО) служит для обработки данных, поступающих от вибропреобразователей, установку и поддержания заданных параметров вибрации, вывода на дисплей и на съемный накопитель информации измеренных значений.
Защита программного обеспечения обеспечивается тем, что пользователь не имеет возможности изменять команды (коды) программного обеспечения, обеспечивающие управление работой стенда и алгоритмом измерения и преобразования сигналов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВСВ-136 |
| Номер версии (идентификационный номер) ПО | не ниже v.1.7 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот воспроизведения и измерений параметров вибрации, Г ц для модификации ВСВ-136 для модификации ВСВ-136С | от 2 до 10000 от 10 до 5000 |
| Диапазоны воспроизведения и измерений параметров вибрации в рабочем диапазоне частот: амплитуды виброускорения, м/с2 среднеквадратичного значения (СКЗ) виброскорости, мм/с размаха виброперемещения, мкм | от 0,1 до 75 от 0,1 до 100 от 5 до 3000 |
| Диапазоны воспроизведения и измерений параметров вибрации на базовой частоте 80 Гц: при нагрузке не более 75 г: амплитуды виброускорения, м/с2 среднеквадратичного значения (СКЗ) виброскорости, мм/с размаха виброперемещения, мкм при нагрузке не более 10 г: амплитуды виброускорения, м/с2 среднеквадратичного значения (СКЗ) виброскорости, мм/с размаха виброперемещения, мкм | от 0,1 до 40 от 0,1 до 80 от 5 до 300 от 0,1 до 75 от 0,1 до 100 от 5 до 450 |
| Пределы допускаемой относительной погрешности воспроизведения и измерений виброускорения и виброскорости, %: на базовой частоте 80 Гц в поддиапазоне частот от 2 до 10 Гц включ. в поддиапазоне частот св. 10 до 20 Гц включ. в поддиапазоне частот св. 20 до 1000 Гц включ. в поддиапазоне частот св. 1000 до 7000 Гц включ. в поддиапазоне частот св. 7000 до 10000 Гц | ±2 ±5 ±4 ±3 ±5 ±8 |
| Пределы допускаемой относительной погрешности воспроизведения и измерений виброперемещения, %: на базовой частоте 80 Гц в поддиапазоне частот от 2 до 20 Гц включ. в поддиапазоне частот св. 20 до 500 Гц | ±2 ±5 ±3 |
| Основная относительная погрешность задания частоты колебаний, % | ±0,1 |
| Коэффициент гармоник в диапазоне частот, %, не более: от 2 до 10 Гц включ. св. 10 до 5000 Гц включ. св. 5000 до 10000 Гц | 25 10 15 |
| Относительный коэффициент поперечного движения в диапазоне частот, %, не более: от 2 до 10 Гц включ. св. 10 до 2000 Гц включ. св. 2000 до 7000 Гц включ. св. 7000 Гц до 10000 Гц | 25 10 15 20 |
| Пределы дополнительной относительной погрешности воспроизведения и измерений параметров вибрации, вызванной изменением температуры окружающей среды в рабочем диапазоне температур, % | ±1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка на рабочем столе, г для моделей ВСВ-136, ВСВ-136Т для модели ВСВ-136С | 300 500 |
| Напряжение питания: от встроенной Ni-MH аккумуляторной батареи, В от сети переменного тока частотой 45.. .60 Гц, В | 12 220±22 |
| Выходное напряжение встроенных источников питания (используется для питания тестируемых преобразователей): источника постоянного напряжения, В источника постоянного тока (4,2 ± 0,2) мА, В | 22±2 24±2 |
| Максимальный выходной ток встроенного источника постоянного напряжения, мА, не более | 50 |
| Нормальные условия измерений: температура окружающей среды, °С | 23±5 |
| Рабочий диапазон температур окружающей среды, °C для моделей ВСВ-136, ВСВ-136С для модели ВСВ-136Т | от +15 до +30 от -20 до +40 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 220х310х280 |
| Масса, кг, не более | 9 |
| Средний срок службы, лет | 10 |
наносится на табличку способом лазерной гравировки, которая в свою очередь крепится на крышке корпуса вибростенда, на титульный лист руководства по эксплуатации и формуляр способом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вибростенд переносной | ВСВ-136 | 1 шт. |
| Комплект крепежных приспособлений и инструмента | 1 шт. | |
| Руководство по эксплуатации | ВТПР.441161.055 РЭ | 1 экз. |
| Формуляр | ВТПР.441161.055 ФО | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации «Вибростенды переносные ВСВ-136. Руководство по эксплуатации» ВТПР.441161.055 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Технические условия ВТПР.441161.055 ТУ «Вибростенды переносные ВСВ-136. Технические условия».
