| Номер в госреестре | 95304-25 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | СВК |
| Изготовитель | Акционерное общество "Арзамасский приборостроительный завод имени П.И. Пландина" (АО "АПЗ"), г. Арзамас, Нижегородская обл. |
| Год регистрации | 2025 |
| Срок свидетельства | 23.04.2030 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды крыльчатые СВК (далее - счётчики) предназначены для измерений объёма холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.
Принцип действия счётчиков основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через сетку входного патрубка в измерительную камеру, где вращает крыльчатку. Крыльчатка при помощи магнита, установленного в ступице крыльчатки, создает переменное магнитное поле, которое в зависимости от варианта счетного механизма считывается и преобразовывается в электрические импульсы с частотой, кратной частоте вращения крыльчатки или передает крутящий момент масштабирующему редуктору, обеспечивающему перевод числа оборотов крыльчатки в объем измеренной воды в «м3». Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Значение объема индицируется на жидкокристаллическом индикаторе или на роликах в зависимости от варианта счетного механизма.
Конструктивно счётчики состоят из проливной части и присоединенного к ней счетного механизма. В зависимости от варианта счетного механизма (механический или электронный считывающий блок с индикатором) счетчики выпускаются в двух модификациях: СВК15-3 и СВК 15-3 SMART.
Электронный блок изолирован от измеряемой среды прочной пластмассовой крышкой с уплотнительным кольцом.
В соответствии с ГОСТ P 50193.1 по метрологическому классу счетчики соответствуют классу С при горизонтальном монтаже и классу В при вертикальном монтаже.
Счетчики модификации SMART имеют возможность по беспроводным каналам связи осуществлять передачу сообщений о результатах измерений объема воды и наличии вмешательств и нештатных ситуаций в информационную систему верхнего уровня.
Счетчики модификации SMART имеют возможность обнаружения магнитного поля. При возникновении магнитного поля счетчик выводит сообщение на индикатор и отправляет сообщение в информационную систему верхнего уровня. При этом счетчик продолжает функционировать в рабочем режиме, в том числе измерять и архивировать измеренные значения.
Счетчики модификации SMART имеют две батареи: одна батарея (базовая) находится в опломбированном отсеке корпуса и питает метрологический модуль, отвечающий за измерение ресурса и работу внутреннего интерфейса. Вторая батарея (дополнительная) находится в неопломбированном отсеке корпуса с возможностью замены без вскрытия пломбы и отвечает за передачу данных и работу внешних интерфейсов. Наличие или отсутствие дополнительной батареи не влияет на работу счетчика и его метрологические характеристики.
Счетчики выпускаются в следующих исполнениях:
Счётчик воды крыльчатый СВК «Х1»-«Х2» «Х3»
где «Х1» - диаметр условного прохода, DN, мм: «15»;
«Х2» - максимальный измеряемый расход, м3/ч: 3;
«Х3» - модификация SMART
Вид интерфейсов связи обозначается на счетчике в виде словесных логотипов на батарейной отсеке после слова «Интерфейсы»: «LoRaWAN» - счетчик оснащен интерфейсом LoRaWAN; «Nb-IoT» - счетчик оснащен интерфейсом Nb-IoT; «Wi-Fi» - счетчик оснащен интерфейсом Wi-Fi; «RS-485» - счетчик оснащен интерфейсом RS-485; «ZigBee» - счетчик оснащен интерфейсом ZigBee.
Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 13 арабских цифр, наносится на лицевую панель счётчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.
Пломбирование счетчиков модификации SMART предусмотрено, защита от несанкционированного доступа обеспечивается конструкцией в виде соединительного кольца, на котором предусмотрена установка пломбы завода-изготовителя. В остальных случаях защита счетчиков обеспечивается конструкцией. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

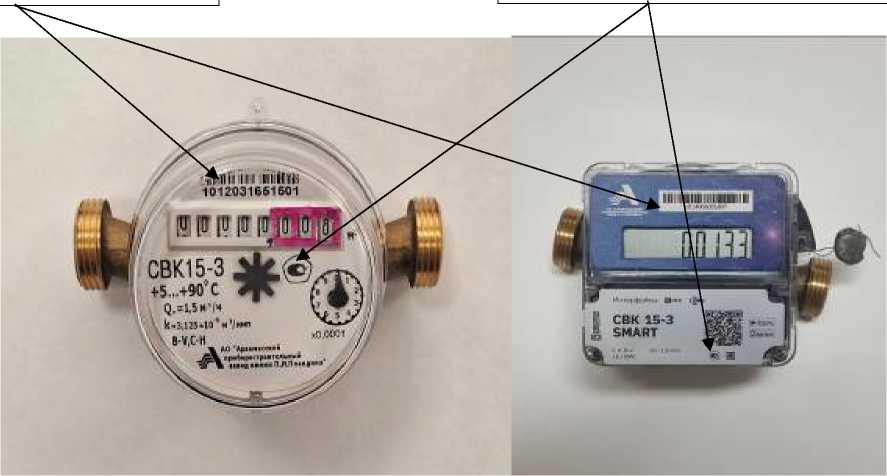

Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид счетчиков с указанием места заводского номера и места
нанесения знака утверждения типа

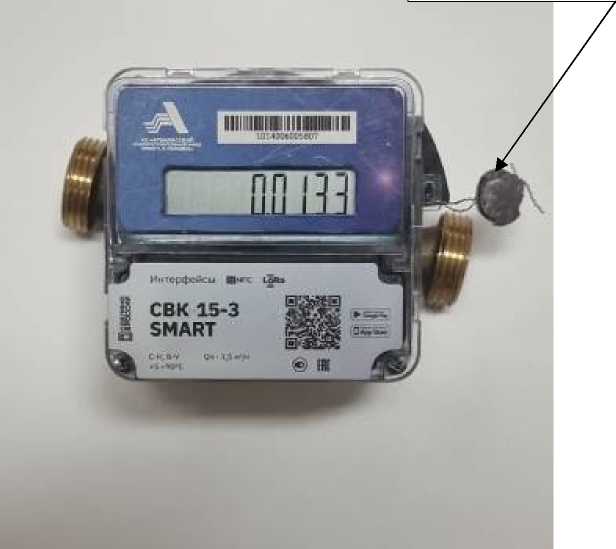

Место установки пломбы завода-изготовителя
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Счетчики исполнения СВК15-3 SMART имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Наименование и идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SMART |
| Номер версии (идентификационный номер) ПО, не ниже | 4. X.Y* |
| Цифровой идентификатор ПО | ea5a2270 |
| * - где «Х» - значения от 00 до 99 «Y» - значения от 0 до 99 | |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон температур измеряемой среды счетчиков, °С | от +5 до +90 |
| Минимальный объемный расход воды, Qmin, м3/ч Класс В (вертикальная установка) Класс С (горизонтальная установка) | 0,030 0,015 |
| Переходный объемный расход воды, Qt, м3/ч Класс В (вертикальная установка) Класс С (горизонтальная установка) | 0,12 0,0225 |
| Номинальный объемный расход воды, Qn м3 | 1,5 |
| Максимальный объемный расход воды Qmax, м3 /ч | 3,0 |
| Потеря давления при Qmax, МПа, не более | 0,1 |
| Максимальное рабочее давление, МПа | 1 |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax | ±5 ±2 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение параметра | |
| Диаметр условного прохода, DN, мм | 15 | |
| Исполнение | СВК15-3 | СВК15-3 SMART |
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 110 72 78,5 | 110 (80) 80 90 |
| Масса счетчиков кг, не более | 1,5 | |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха, %, не более - диапазон атмосферного давление, кПа | от +10 до +50 80 от 84 до 106,7 | |
| Наибольшее значение индикаторного устройства, м3 | 99999,999 | 99999,9999 |
| Наименьшая цена деления, м3 | 0,0001 | |
| Источник электрического питания счетчика, В | - | встроенный или размещенный в отдельном отсеке элемент питания, номинальным напряжением 3,6 |
| Класс защиты по ГОСТ 14254 | IP54 | |
Таблица 4 - Показатели надежности
| Наименование параметра | Значение параметра | |
| Исполнение | СВК15-3 | СВК15-3 SMART |
| Время работы источника электрического питания счетчика, лет | - | 12 |
наносится в правом нижнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом, а для варианта с механическим счетным механизмом на плату верхнюю методом тампонной печати и на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик воды крыльчатый | СВК* | 1 шт. |
| Паспорт | ЛГФИ.407223.ХХХ ПС | 1 экз. |
| Методика поверки** | - | 1 экз. |
| Комплект монтажных частей* | - | 1 шт. |
| * - Исполнение счётчика и комплект монтажных частей определяются договором на поставку. **- По отдельному заказу. | ||
изложены в п. 17 «Методы испытаний» документа ЛГФИ.407223.026 ПС «Счетчики воды крыльчатые СВК. Паспорт».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ЛГФИ.407223.025 ТУ «Счетчики воды крыльчатые СВК. Технические условия».
