| Номер в госреестре | 95292-25 |
| Наименование СИ | Стенды проверки параметров двухэлементных секторных штепсельных реле |
| Обозначение типа СИ | ДСШк Метро |
| Изготовитель | Общество с ограниченной ответственностью "Парк ЖД" (ООО "Парк ЖД"), г. Екатеринбург |
| Год регистрации | 2025 |
| Срок свидетельства | 25.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды проверки параметров двухэлементных секторных штепсельных реле ДСШк Метро (далее по тексту - стенды) предназначены для измерений силы и напряжения переменного тока на обмотках реле, переходного сопротивления контактов реле, угла разности фаз между напряжениями на обмотках (токами в обмотках) реле.
Принцип действия стендов основан на преобразовании электрических сигналов, соответствующих параметрам проверяемых реле в цифровую форму с последующим отображением измерительной информации на цифровых индикаторах.
Стенды относятся к настольным (переносным) многофункциональным
и многоканальным средствам измерений.
Конструктивно стенды состоят из следующих основных частей: блока измерительного, манипуляторов, стойки релейной и экрана светового.
Блок измерительный состоит из быстродействующих АЦП, источника разнофазового напряжения, цифровых индикаторов, средств коммутации и предназначен для формирования схем измерений параметров проверяемых реле.
С помощью манипуляторов осуществляется выбор контролируемого параметра и установка режимов измерений.
Стойка релейная предназначена для подключения проверяемого реле к схеме измерений.
Экран световой осуществляет подсветку контактной системы проверяемого реле и применяется при регулировке механических параметров.
Заводской номер типографским способом в цифровом формате и знак утверждения типа методом наклеивания наносятся на маркировочную этикетку стенда.
Нанесение знака поверки на стенды не предусмотрено.
Для предотвращения несанкционированного доступа к внутренним частям стенда предусмотрена пломбировка блока измерительного виде наклейки с логотипом изготовителя, разрушающейся при вскрытии корпуса.

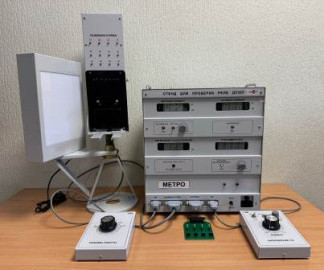

Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа и места пломбирования от несанкционированного доступа представлены на рисунках 1 и 2.
Стойка релейная
Блок измерительный
Экран световой
Место пломбирования от несанкционированного доступа
Место размещения маркировочной этикетки
Манипулятор
Манипулятор
Рисунок 1 - Общий вид стендов
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Маркировочная этикетка
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока на местном элементе при частоте 50 Гц, В | от 50 до 120 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока на местном элементе при частоте 50 Гц, % | ±3 |
| Диапазон измерений напряжения переменного тока на путевом элементе при частоте 50 Гц, В | от 5 до 60 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока на путевом элементе при частоте 50 Гц, % | ±3 |
| Диапазон измерений силы переменного тока частотой 50 Гц, мА: - на местном элементе - на путевом элементе | от 50 до 150 от 15 до 95 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока частотой 50 Гц, % | ±3 |
| Угол разности фаз между напряжениями на обмотках (токами в обмотках) реле | от 30° до 150° |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений угла разности фаз между напряжениями на обмотках (токами в обмотках) реле | ±2° |
| Диапазон измерений переходного сопротивления контактов, Ом | от 0,1 до 0,5 |
| Пределы допускаемой абсолютной погрешности измерений переходного сопротивления контактов, Ом | ±0,01 |
аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - блока измерительного | |
| - высота | 390 |
| - ширина | 364 |
| - глубина | 235 |
| - релейная стойка | |
| - высота | 700 |
| - ширина | 190 |
| - глубина | 300 |
| - манипуляторы | |
| - длина | 170 |
| - ширина | 120 |
| - глубина | 65 |
| Масса, кг, не более | 25 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Г ц | 50 ± 1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность воздуха при температуре +25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 107 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 20000 |
наносится на маркировочную этикетку, размещаемую на блоке измерительном, методом наклеивания и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок измерительный | 0038-00-00 | 1 шт. |
| Стойка релейная | 0038-00-01 | 1 шт. |
| Манипулятор левый | 0038-00-02 | 1 шт. |
| Манипулятор правый | 0038-00-03 | 1 шт. |
| Экран световой | 0038-00-04 | 1 шт. |
| Заглушка рабочая | 0038-00-05 | 1 шт. |
| Наименование | Обозначение | Количество |
| Заглушка тестовая | 0038-00-06 | 1 шт. |
| Кабель соединительный | 0038-00-07 | 1 шт. |
| Кабель сетевой | - | 1 шт. |
| Руководство по эксплуатации | 40-00-00 РЭ | 1 экз. |
| Паспорт | 40-00-00 ПС | 1 экз. |
приведены в разделе «Порядок работы» документа 040-00-00 РЭ.
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 до 240 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V108 Гц до 100 А в диапазоне частот от 1-10"1 - 1'106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 30 декабря 2022 г. № 3345 «Об утверждении государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от V10-2 - 10407 Гц»;
ТУ422299-001-65608474-2024 «Стенд проверки параметров двухэлементных секторных штепсельных реле ДСШк Метро. Технические условия».
