| Номер в госреестре | 95291-25 |
| Наименование СИ | Твердомеры Бринелля |
| Обозначение типа СИ | MERTIS |
| Изготовитель | Компания "Shanghai Shangcai Testermachine Co. Ltd", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 25.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Бринелля MERTIS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.
К данному типу твердомеров относятся твердомеры, выпускаемые под товарным знаком «MERTIS».
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус белого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в девяти модификациях: MERTIS DHB-3000, MERTIS MHB-3000, MERTIS XHB-3000, MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS; MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, MERTIS XHBT-3000Z III/V3.0, MERTIS 601XHB. Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, конструкцией, степенью автоматизации процесса измерений.
Серийный номер в виде обозначения, состоящего из арабских цифр, и товарный знак наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-9.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомер не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-9.

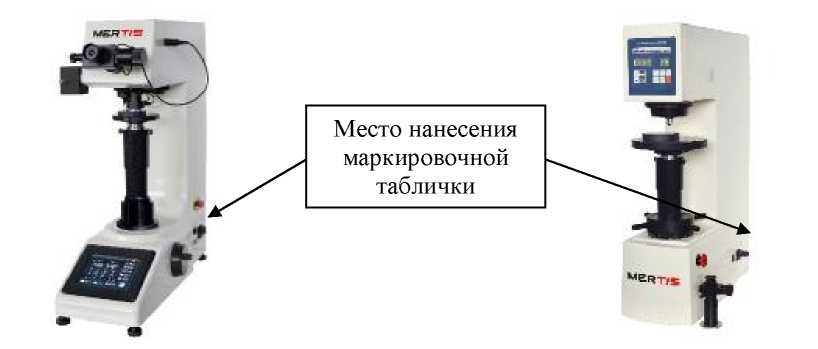

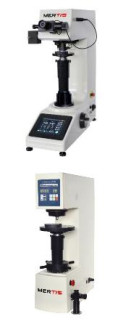

Рисунок 1 - Общий вид твердомеров Бринелля Рисунок 2 - Общий вид твердомеров Бринелля MERTIS 601XHB MERTIS DHB-3000
Рисунок 3 - Общий вид твердомеров Бринелля
MERTIS MHB-3000

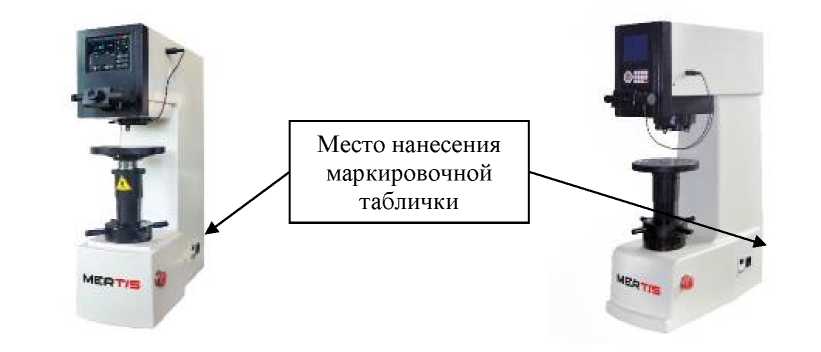

Рисунок 4 - Общий вид твердомеров Бринелля
MERTIS XHB-3000

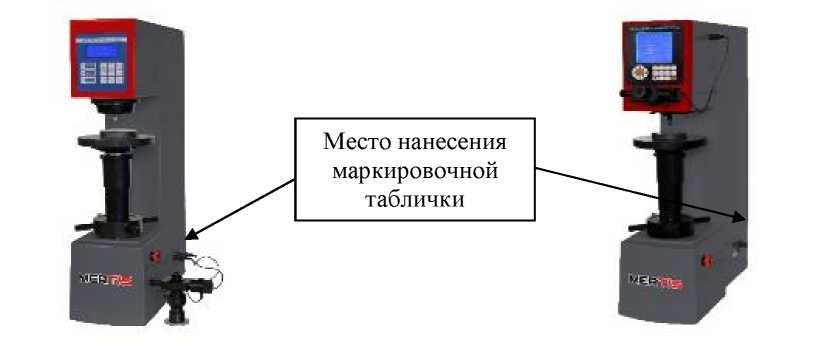

Рисунок 5 - Общий вид твердомеров Бринелля Рисунок 6 - Общий вид твердомеров Бринелля
MERTIS XHB-3000-TS MERTIS XHB-3000Z
Рисунок 7 - Общий вид твердомеров Бринелля
MERTIS XHB-3000Z-TS
Рисунок 8 - Общий вид твердомеров Бринелля
MERTIS XHBT-3000Z III
Место нанесения маркировочной таблички
Рисунок 9 - Общий вид твердомеров Бринелля MERTIS XHBT-3000Z III/V3.0
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | merTEST-H |
| Номер версии (идентификационный номер) ПО | не ниже v. 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
| Модификация твердомера | Шкала Бринелля | Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % | Диапазон измерений твердости HBW |
| MERTIS 601XHB | HBW 1/1 | 9,807 | ±1 | от 5 до 21 |
| HBW 1/5 | 49,03 | от 16 до 108 | ||
| HBW 1/10 | 98,07 | от 32 до 218 | ||
| HBW 1/30 | 294,0 | от 95 до 650 | ||
| HBW 2,5/6,25 | 61,5 | от 5 до 21 | ||
| HBW 2,5/15,6 | 153,2 | от 8 до 54 | ||
| HBW 2,5/31,25 | 306,5 | от 16 до 108 | ||
| HBW 2,5/62,5 | 613,0 | от 32 до 218 | ||
| HBW 5/62,5 | 613,0 | от 19 до 54 | ||
| MERTIS DHB-3000, MERTIS MHB-3000, MERTIS XHB-3000, MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, MERTIS XHBT-3000Z III/V3.0 | HBW 2,5/62,5 | 613,0 | от 35 до 218 | |
| HBW 5/125 | 1226 | от 35 до 108 | ||
| HBW 2,5/187,5 | 1839 | от 95 до 650 | ||
| HBW 5/250 | 2452 | от 35 до 218 | ||
| HBW 10/250 | 2452 | от 35 до 54 | ||
| HBW 5/750 | 7355 | от 95 до 650 | ||
| HBW 10/500 | 4903 | от 35 до 108 | ||
| HBW 10/1000 | 9807 | от 35 до 218 | ||
| HBW 10/1500 | 14710 | от 48 до 326 | ||
| HBW 10/3000 | 29420 | от 95 до 650 | ||
| MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS | HBW 2,5/62,5 | 613,0 | от 32 до 218 | |
| HBW 5/125 | 1226 | от 16 до 108 | ||
| HBW 2,5/187,5 | 1839 | от 95 до 650 | ||
| HBW 5/250 | 2452 | от 32 до 218 | ||
| HBW 10/250 | 2452 | от 8 до 54 | ||
| HBW 5/750 | 7355 | от 95 до 650 | ||
| HBW 10/500 | 4903 | от 16 до 108 | ||
| HBW 10/1000 | 9807 | от 32 до 218 | ||
| HBW 10/1500 | 14710 | от 48 до 326 | ||
| HBW 10/3000 | 29420 | от 95 до 650 |
Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
| Обозначение шкал измерения твёрдости | Диапазон изме | ений твё | эдости HBW | ||
| от 5 до 21 включ. | св. 21 до 54 включ. | св. 54 до 108 включ. | св. 108 до 163 включ. | св. 163 до 218 включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров HBW, (±) | |||||
| Размах чисел твердости HBW | |||||
| HBW 1/1; HBW 2,5/6,25; HBW 2,5/15,6; HBW 5/62,5; HBW 10/250 | 0,6 | 1,6 | - | - | - |
| 0,6 | 1,6 | ||||
| HBW 1/5; HBW 2,5/31,25; HBW 5/125; HBW 10/500 | 0,6 | 1,6 | 3,2 | - | - |
| 0,6 | 1,6 | 3,2 | |||
| HBW 1/10; HBW 2,5/62,5; HBW 5/250; HBW 10/1000 | - | 1,6 | 3,2 | 4,9 | 6,5 |
| 1,6 | 3,2 | 4,9 | 6,5 | ||
| HB(HBW) 10/1500 | - | 1,6 | 3,2 | 4,9 | 6,5 |
| 1,6 | 3,2 | 4,9 | 6,5 | ||
| HBW 1/30 | - | - | 3,2 | 4,9 | 6,5 |
| 3,2 | 4,9 | 8,0 | |||
| HBW 2,5/187,5; HBW 5/750; HBW10/3000 | - | - | 3,2 | 4,9 | 6,5 |
| 3,2 | 4,9 | 6,5 | |||
Продолжение таблицы 3
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости HBW | |||||
| св. 218 до 272 включ | св. 272 до 326 включ. | св. 326 до 380 включ. | св. 380 до 450 включ. | св. 450 до 550 включ. | св. 550 до 650 включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров HBW, (±) | ||||||
| Размах чисел твердости HBW | ||||||
| HB(HBW) 10/1500 | 8,2 | 9,8 | - | - | - | - |
| 8,2 | 9,8 | |||||
| HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW 10/3000 | 8,2 | 9,8 | 11,4 | 13,5 | 16,5 | 19,5 |
| 8,2 | 9,8 | 11,4 | 13,5 | 16,5 | 19,5 | |
| Примечания: 1 Диапазон измерений твёрдости для шкал HBW 1/1; HBW 2,5/6,25 (HBW) - от 5 до 21 включ. 2 Метрологические характеристики действительны для 5 измерений | ||||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| У словия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более | от +15 до +35 80 |
| Параметры электрического питания напряжение переменного тока, В частота переменного тока, Г ц | от 207 до 253 от 49,5 до 50,5 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более MERTIS DHB-3000, MERTIS MHB-3000, MERTIS XHB-3000, MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS; MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, MERTIS XHBT-3000Z III/V3.0 длина | 790 |
| ширина | 460 |
| высота | 1100 |
| MERTIS 601XHB длина | 550 |
| ширина | 250 |
| высота | 650 |
| Масса, кг, не более MERTIS DHB-3000, MERTIS MHB-3000, MERTIS XHB-3000, MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS; MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, MERTIS XHBT-3000Z III/V3.0 | 210 |
| MERTIS 601XHB | 40 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность твердомера
| Наименование | Обозначение | Количество |
| Твердомер Бринелля | MERTIS | 1 шт. |
| Микроскоп или видеоизмерительная система * | - | 1 шт. |
| Персональный компьютер * | - | 1 шт. |
| Внешнее программное обеспечение * | - | 1 шт. |
| Принадлежности | - | 1 комплект |
| Руководство по эксплуатации | MERTIS НВ - 01 РЭ | 1 экз. |
| * В соответствии с заказом | ||
приведены в главе 7 «Порядок работы твердомеров с LCD дисплеем и ручным подъемным винтом» и главе 8 «Порядок работы твердомера с TS-дисплеем и автоматическим подъемным винтом» документа «MERTIS нВ - 01 РЭ. Руководство по эксплуатации».
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;
Государственная поверочная схема для средств измерений твердости по шкалам
Бринелля, утвержденная приказом Росстандарта от 2 августа 2022 г. № 1895;
Стандарт предприятия «Твердомеры Бринелля MERTIS. СП».
