| Номер в госреестре | 95280-25 |
| Наименование СИ | Спектрометры оптико-эмиссионные |
| Обозначение типа СИ | OEL |
| Изготовитель | WEIBO INSTRUMENT CO., LTD JIANGSU, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 23.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры оптико-эмиссионные OEL (далее - спектрометры OEL) предназначены для измерений массовой доли элементов в металлах и сплавах.
Принцип действия спектрометров OEL основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в образце, которая автоматически определяется по градуировочным зависимостям с помощью программного обеспечения спектрометра OEL.
Спектрометры OEL представляют собой настольные лабораторные приборы, состоящие из источника возбуждения спектров (источника искры высокой энергии), искрового столика с искровым штативом, оптической системы, выполненной по схеме Пашена-Рунге, модуля подачи газа и вакуумной системы.
Цифровой высокоэнергетический источник возбуждения спектров спектрометра OEL генерирует электрический разряд под высоким давлением между электродом на искровом столике и предварительно подготовленным металлическим образцом. Свет, излучаемый искрой, проходит через входную линзу и попадает в оптическую камеру с вакуумной системой через входную щель. Далее свет попадает на дифракционную решетку и разделяется по длинам волн и под разными углами попадает на CMOS сенсоры (КМОП-матрицы). CMOS сенсоры преобразуют оптический сигнал в электрический и через измерительную систему передают его на внешний персональный компьютер (ПК) с установленным программным обеспечением (ПО) спектрометра OEL. После обработки сигнала ПО рассчитывает содержание (массовую долю) каждого элемента в составе металлического образца. Результаты измерений массовой доли элементов отображаются на мониторе ПК и могут быть сохранены или выведены на печать в виде отчета.
Управление работой и настройка спектрометра OEL, анализ и обработка спектров, расчет массовой доли элементов в образце осуществляются с помощью ПО, устанавливаемого на внешний ПК, поставляемый по отдельному заказу. ПО поставляется с требуемыми по заказу целевыми аналитическими программами (модулями) только с теми матрицами (железная основа, медная основа, алюминиевая основа и т.д.), для которых предполагается использовать спектрометр OEL.
Спектрометры OEL выпускаются в двух модификациях: OEL-300 и OEL-400, которые отличаются друг от друга анализируемым спектральным диапазоном, метрологическими и техническими характеристиками, а также аналитической возможностью модификации OEL-400 определять азот. Корпуса спектрометров OEL изготовлены из металлических сплавов, пластиков и окрашены в цвета, который выбирает изготовитель. Пломбирование спектрометров OEL не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Каждый экземпляр спектрометров OEL имеет серийный номер в виде арабских цифр или арабских цифр и букв латинского алфавита. Серийный номер наносится типографским способом на маркировочную табличку, закрепленную на задней стороне корпуса спектрометра OEL в виде ламинированной этикетки, содержащей следующую информацию:
- обозначение модификации средства измерений;
- серийный номер;
- дата выпуска средства измерений;
- страна изготовителя.
Общий вид спектрометров OEL представлен на рисунках 1 и 2. Место нанесения серийного номера спектрометров OEL приведено на рисунке 3.

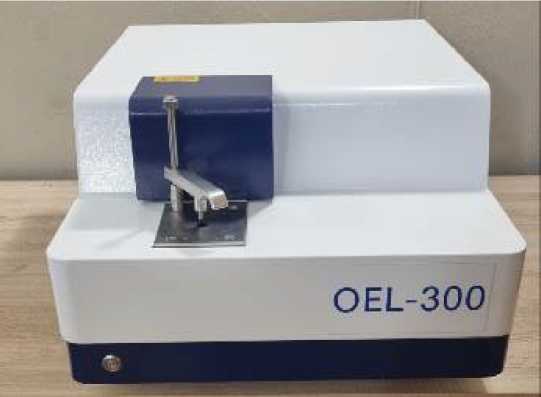

Рисунок 1 - Общий вид спектрометров OEL модификации OEL-300
Рисунок 2 - Общий вид спектрометров OEL модификации OEL-400 с внешним ПК
Место нанесения серийного номера

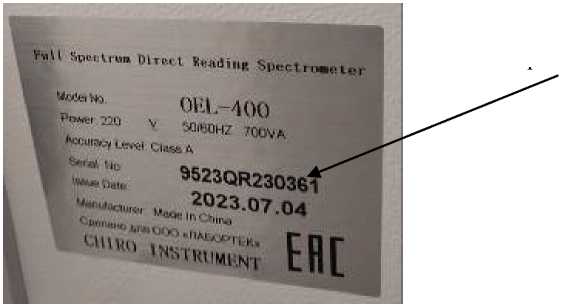

Рисунок 3 - Место нанесения серийного номера спектрометров OEL
ПО устанавливается на внешний ПК и выполняет следующие функции: управление спектрометром OEL, настройка режимов работы, сбор, обработка и хранение результатов измерений, проведение диагностических проверок блоков спектрометра OEL.
Идентификационные данные ПО спектрометров OEL приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО__________________________________________
| Идентификационные данные (признаки) | Значение для модификации | |
| OEL-300 | OEL-400 | |
| Идентификационное наименование ПО | OES | OES |
| Номер версии (идентификационный номер) ПО | 4.Х.Х.Х1) | 4.Х.Х.Х1) |
| Цифровой идентификатор ПО | - | - |
| 1) В номере версии ПО Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено изготовителем при нормировании метрологических характеристик спектрометров OEL.
Таблица 2 - Метрологические характеристики спектрометров OEL
| Наименование характеристики | Значение для модификации | |
| OEL-300 | OEL-400 | |
| Диапазон измерений массовой доли элементов, % | от 0,001 до 100 | от 0,0005 до 100 |
| Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала, %, в поддиапазонах измерений: - от 0,0005 % до 0,05 % включ. - от 0,001 % до 0,05 % включ. - св. 0,05 % до 5,0 % включ. - св. 5,0 % до 50 % включ. - св. 50 % до 100 % включ. | - 25 15 7,0 5,0 | 25 - 15 7,0 5,0 |
| Наименование характеристики | Значение для модификации | |
| OEL-300 | OEL-400 | |
| Чувствительность1), усл.ед./%, не менее - сталь - латунь | 150 1500 | 500 5000 |
| 1) Значения нормированы для марганца на длине волны 293,3 нм в стандартных образцах состава сплавов на основе железа и сплавов на основе меди с массовой долей марганца от 0,1 % до 1,5 % | ||
Таблица 3 - Технические характеристики спектрометров OEL
| Наименование характеристики | Значение для модификации | |
| OEL-300 | OEL-400 | |
| Спектральный диапазон, нм | от 160 до 4501) | от 140 до 4501) |
| Габаритные размеры, мм, не более: - высота | 380 | 450 |
| - ширина | 820 | 940 |
| - длина | 580 | 680 |
| Масса, кг, не более | 65 | 100 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 | 220±22 |
| - частота переменного тока, Г ц | 50/60 | 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С | от +18 до +35 | от +18 до +35 |
| - относительная влажность воздуха (без конденсации), % | от 20 до 80 | от 20 до 80 |
1) Спектральный диапазон с возможностью расширения до 800 нм (по специальному заказу)
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Спектрометр оптико-эмиссионный OEL1) | OEL-300, OEL-400 | 1 шт. |
| Персональный компьютер2) | - | 1 шт. |
Программное обеспечение | OES | 1 шт. |
| Комплект принадлежностей3) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| 1) Модификация спектрометра OEL определяется при заказе. 2) Поставляется по отдельному заказу. 3) В комплект принадлежностей входят: комплектующие для подключения вакуумной помпы, соединительные трубки для сбора и сброса газа (Ar), два газовых цилиндра, картридж фильтра для газового цилиндра, вакуумная система, сетевой кабель и кабели для подключения ПК, клавиатуры, мыши и Ethernet. | ||
приведены в разделе 4 «Работа на спектрометре», разделе 5 «Обработка данных анализа» документов «Спектрометры оптико-эмиссионные OEL модификации OEL-300. Руководство по эксплуатации», «Спектрометры оптико-эмиссионные OEL модификации OEL-400. Руководство по эксплуатации».
Применение спектрометров OEL в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация изготовителя WEIBO INSTRUMENT CO., LTD JIANGSU, Китай.
