Системы цифровой радиографии Алегра, 95278-25

Назначение

Системы цифровой радиографии Алегра (далее - системы) предназначены для измерений линейных размеров объектов на цифровых изображениях, полученных путем преобразования ионизирующего излучения, попадающего на матрицу плоскопанельного детектора или запоминающую пластину, в электрический сигнал, который оцифровывается и передаётся на персональный компьютер, при проведении неразрушающего контроля радиографическим методом.

Описание

Принцип действия систем основан на преобразовании изображения объекта контроля, полученного на плоскопанельном детекторе или запоминающей пластине в результате облучения ионизирующим излучением, в цифровое изображение и дальнейшей его обработке, анализе и архивировании.

Конструктивно системы состоят из плоскопанельного детектора и персонального компьютера (ноутбука) (далее - ПК) с программным обеспечением.

Системы выпускаются в модификациях Алегра КР 35, Алегра КР 40, Алегра КР 30, Алегра КР 100, Алегра ПР-Н, Алегра ПР-Х, отличающихся диапазонами измерений линейных размеров объектов, внешним видом и способом формирования изображения.

В модификациях Алегра ПР-Н, Алегра ПР-Х в процессе преобразования ионизирующего излучения в цифровой сигнал, излучение попадает на каждый пиксель матрицы плоскопанельного детектора, в результате чего люминофор пикселя (сцинтиллятор) испускает короткую вспышку света в видимом диапазоне. Далее вспышка света попадает на фотодиод, в котором образуется электрический заряд. Заряд с помощью аналого-цифрового преобразователя преобразуется в цифровой импульсный сигнал для каждого пикселя. Количество импульсов прямо пропорционально дозе ионизирующего излучения и величине заряда от поглощенного в люминофоре пикселя. Сигнал на плоскопанельном детекторе падает до нулевого значения при прекращении попадания на него ионизирующего излучения.

В модификациях Алегра КР 35, Алегра КР 40, Алегра КР 30, Алегра КР 100 используются многоразовые фосфорные запоминающие пластины, в которых формируется и сохраняется скрытое рентгеновское изображение объекта. После экспонирования рентгеновским излучением пластина сканируется: облучается красным лазером (фокальное пятно десятки микрометров), вызывающем люминесценцию, интенсивность которой пропорциональна дозе рентгеновского излучения, упавшего ранее на засвечиваемый лазером участок пластины.

Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

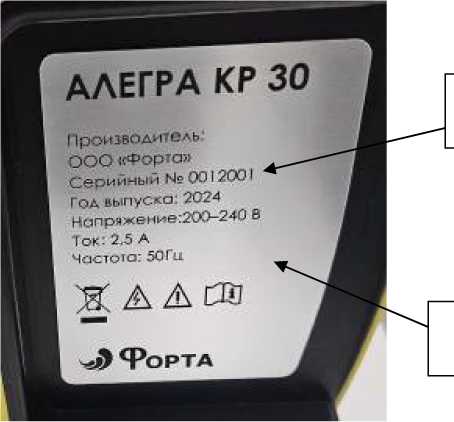

Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

Алегра КР 35 Алегра КР 40 Алегра КР 30 Алегра КР 100 Алегра ПР-Н /

Алегра ПР-Х

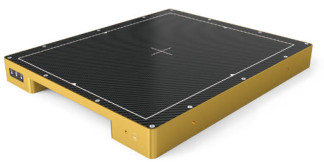

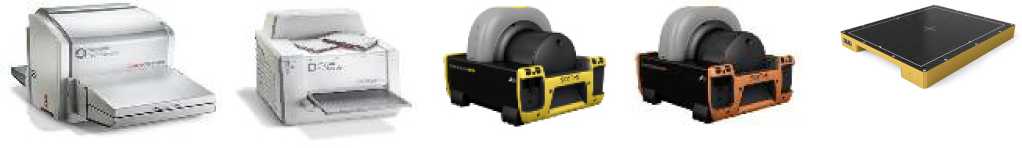

Рисунок 1 - Общий вид систем модификации Алегра КР 35, Алегра КР 40, Алегра КР 30, Алегра КР 100 и модификации Алегра ПР-Н, Алегра ПР-Х

АЛЕГРА КР 30
