| Номер в госреестре | 95276-25 |
| Наименование СИ | Системы автоматизированные информационно-измерительные |
| Обозначение типа СИ | Тепловизор |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "Тепловизор" (ООО "НПО "Тепловизор"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 23.04.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные информационно-измерительные Тепловизор (далее -САИИ) предназначены для измерений тепловой энергии (количества теплоты), количества (массы и объема) теплоносителя (горячей и холодной воды), а также для автоматического сбора, накопления, обработки, хранения, вычисления в соответствии с уравнениями измерений, отображения и передачи информации о потреблении энергоресурсов заинтересованным организациям и в другие существующие автоматизированные системы учёта энергоресурсов в соответствии с их протоколами и стандартами.
Системы автоматизированные информационно измерительные Тепловизор относятся к проектно-компонуемым изделиям, и их состав определяется конкретным проектом.
Центральная часть системы САИИ Тепловизор представляет собой операторские станции на базе компьютеров типа IBM PC, которые осуществляют визуализацию измеряемых параметров, обработку, вычисления измерительной информации, ведение протоколов и архивирование данных, конфигурирование измерительных каналов (далее ИК) и настройку программной части системы.
ИК состоят из первичных измерительных преобразователей (ПИП), преобразующих физические величины в цифровые и импульсные сигналы и вторичной части (ВИК) САИИ, которая производит автоматический сбор, накопление, обработку, хранение, вычисления в соответствии с уравнениями измерений, отображение и передачу информации о потреблении энергоресурсов в системы верхнего уровня.
Перечень основных компонентов представлен в таблице 1.
Передача измерительной информации от периферийной в центральную часть системы осуществляется по стандартам RS232/485/EtherNet по коммутируемым и не коммутируемым проводным линиям связи (в том числе оптоволоконные линии связи), по радиоканалу с использованием модема соответствующего типа.
В центральной части системы проводится вычисление и/или отображение интегральных параметров учета тепла и количества жидкостей, средних за заданные временные интервалы, параметров, измеряемых периферийной частью системы, осуществляется ведение архивов данных и событий.
Центральная часть системы может комплектоваться вычислительным компонентом (ВК) «ВИС.Т.ВРТ», позволяющим проводить дополнительные вычисления по результатам первичных измерений, полученных по измерительным каналам (ИК). ВК в САИИ реализован в виде подключаемого к программному комплексу «Архивист» модуля, и позволяет производить расчеты на основании заложенных формул и настроечной конфигурации ИК (настройка производится на заводе изготовителе под требования конкретного проекта).
Заводской номер САИИ наносится типографским способом на этикетку, которая располагается на корпусе сервера ИВК и в паспорте на САИИ типографским способом.
Нанесение знака поверки на корпус САИИ не предусмотрено.
Таблица 1 - Перечень измерительных компонентов АПИС
| Наименование ИК | Измерительный компонент ИК | Связующий компонент2 | Вспомогательный компонент |
| 1 | 2 | 3 | 4 |
| ИК количества теплоты и количества теплоносителя | Теплосчетчики и тепловычислители1: ВИС.Т (per. № 20064-00, 20064-01, 20064-06, 20064-08, 20064-10), ВИС.Т1 (per. № 54794-13), ВИС.ТЗ (per. № 67374-17), СТЭМ (per. № 15889-96, 15889-97), КМ-5 (per. № 18361-99, 18361-01, 18361-06, 18361-10), КМ-5П (per. № 67794-17), SA-94 (per. № 14641-95, 14641-96, 14641-99, 14641-04, 14641-05, 43231-09, 43231-14, 40079-08), Логика СПТ963 (70097-17), Магика (per. № 55821-13, 23302-02, 23302-04, 23302-08, 18486-99), ТЭМ-106 (per. № 26998-09, 48754-11, 26326-04, 26326-06), ТЭМ-104 (per. № 75149-19, 60723-15, 32764-06, 32764-17, 48753-11, 58852-14, 26998-06, 26998-19), TCK6 (per. № 26641-04), TCK7 (per. № 48220-11, 23194-02, 23194-07), TCK71 (per. № 53289-13), BKT-7M (per. № 67164-17, 75057-19), BKT-7 (per. № 23195-02, 23195-06 23195-11, 77851-20), BKT-9 (per.№ 56129-14, № 67373-17, 76832-19), ЭЛТЕКО TC555 (per. № 41822-09, 41822-13), ЭЛТЕКО TC (per. № 60581-15), ЭЛТЕКО ИВ (per. № 58565-14), Практика-Т (per. № 27230-04), Взлет TCP-M (per. № 27011-04, 27011-09, 27011-13, 74420-19), Взлет TCPB (per. № 27010-04, 27010-09, 27010-13, 74739-19) | Проводная линия связи (RS-232, RS-485, USB, Ethernet, оптоволокно, телефонная линия связи), радиоканал с соответствующими модемами (GSM/GPRS/LTE/IoT), проводной модем, радиомодем, GSM-модем, LTE/IoT модем, контроллер передачи данных АССВ-30, контроллер передачи данных УСПД «Элтеко», приборы микропроцессорные «Трансформер ML» (per. № 39713-14), приборы микропроцессорные «Трансформер SL» (per. № 57640-14, 57640-19), контроллеры сетевые индустриальные многофункциональные «В-Tune» (per. № 59037-14, 59037-20), контроллеры промышленные многофункциональные «Арбитр» (per. №63769-16, 67221-17) | Компьютер IBM PC (Windows 2000, ХР, Vista, Win7, Win8, WinlO, Server2003, Server2008, Server2012, Server2016, Server2019, Server2022, Linux), Планшетный ПК на базе Android или iOS, программный комплекс «АрхиВист»: Программа «АрхиВист», «WEB Сервер», «ОРС Сервер», «MS SQL Server», «Oracle»,«Postgre SQL», «APD import», «ArchiVizor», «ARKIUpload», «ОРС Сервер». Адаптер переноса данных (АПД-01, АПД-02, АПД-03). |
| 1 | 2 | 3 | 4 |
| ИК количества теплоты и количества теплоносителя | Взлет TCP (per. № 87702-22), Ирвикон ТС-200 (per. № 23452-02, 23452-07, 23452-13), ТРЭМ (per. № 21116-07), МКТС (per. № 28118-09), ЭСКО-Т (per. № 23134-02), ЭСКО-МТР-06 (per. № 29677-10), Малахит - ТС8 (per. № 29649-05), SKM-1 (per. № 16119-07) | Проводная линия связи (RS-232, RS-485, USB, Ethernet, оптоволокно, телефонная линия связи), радиоканал с соответствующими модемами (GSM/GPRS/LTE/IoT), проводной модем, радиомодем, GSM-модем, LTE/IoT модем, контроллер передачи данных АССВ-30, контроллер передачи данных УСПД «Элтеко», приборы микропроцессорные «Трансформер ML» (per. № 39713-14), приборы микропроцессорные «Трансформер SL» (per. № 57640-14, 57640-19), контроллеры сетевые индустриальные многофункциональные «В-Tune» (per. № 59037-14, 59037-20), контроллеры промышленные многофункциональные «Арбитр» (per. №63769-16, 67221-17). | Компьютер IBM PC (Windows 2000, ХР, Vista, Win7, Win8, WinlO, Server2003, Server2008, Server2012, Server2016, Server2019, Server2022, Linux), Планшетный ПК на базе Android или iOS, программный комплекс «АрхиВист»: Программа «АрхиВист», «WEB Сервер», «ОРС Сервер», «MS SQL Server», «Oracle»,«Postgre SQL», «APD import», «ArchiVizor», «ARKIUpload», «ОРС Сервер». Адаптер переноса данных (АПД-01, АПД-02, АПД-03). |
| ИК расхода и количества жидкости | Счетчики воды ВСХН, ВСХНд, ВСГН, ВСГНд, встн (61402-15), ВСХН, ВСХНд, ВСГН, ВСТН (61401-15), ВСХНК, ВСХНКд (61400-15), ВСХ, ВСХд, ВСГ, ВСГд, ВСТ (51794-12), ЕТ (48241-11), М (48242-11). Счетчики-расходомеры: ВИС.МИР (32718-12), РМ-5 (20699-11), VA-2303 (16765-03), VA-2305M (20263-08), VA2301, VA2302, VA2304 (16762-08) |
1 На базе теплосчетчиков и тепловычислителей могут быть созданы каналы САИИ для измерений и регистрации температуры и (или) давления с метрологическими характеристиками, указанными в технической документации теплосчетчиков для соответствующих измеряемых величин. 2 На базе контроллеров утвержденных типов могут быть созданы каналы САИИ для измерений и регистрации температуры, давления, влажности и прочих величин с метрологическими характеристиками, указанными в технической документации контроллеров для соответствующих измеряемых величин.
3 Все ПИП должны быть утвержденного типа, выпущены в период действия утверждения типа и имеющие действующую поверку.

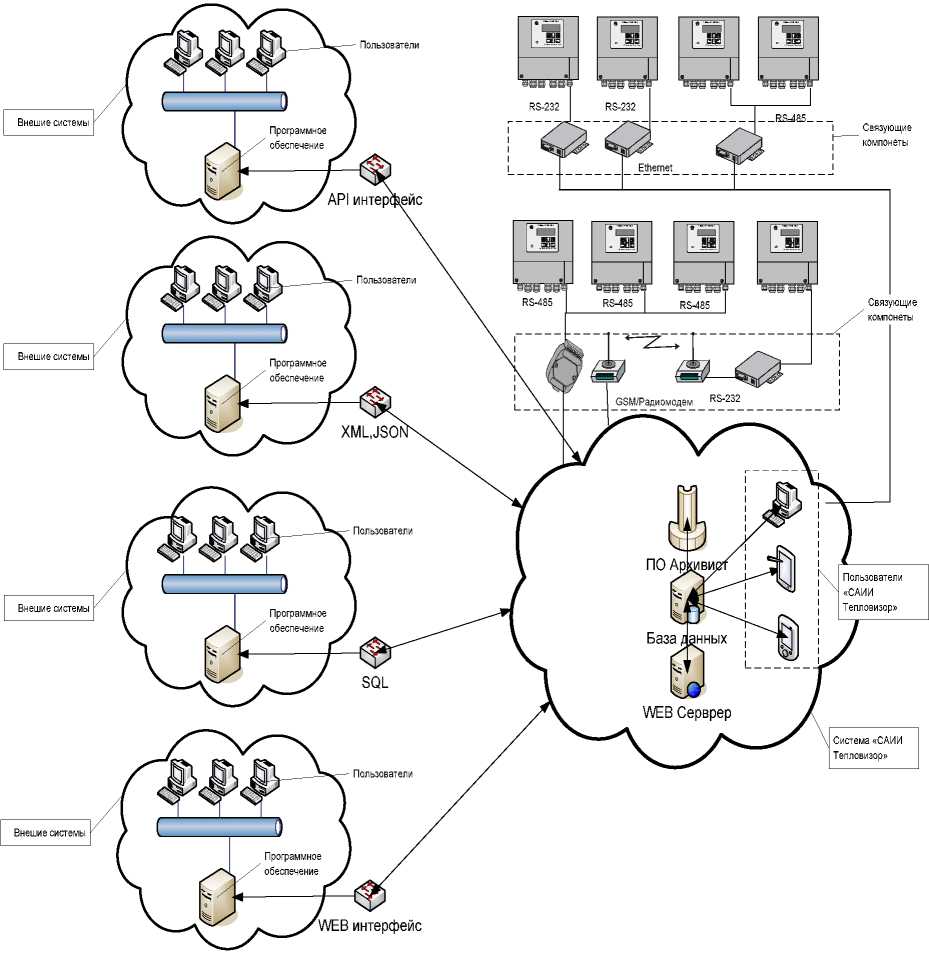

Обобщённая структурная схема АИИС Тепловизор приведена на рисунке 1.
Рисунок 1 - Обобщённая структурная схема САИИ Тепловизор
(ПО) системы состоит из:
встроенного ПО измерительных компонентов нижнего уровня системы и ПО верхнего уровня - «Архивист».
В ПО «Архивист» защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:
- механизмом авторизации пользователей;
- ограничением несанкционированного доступа средствами базового ПО ОС и СУБД;
- ведением журналов фиксации событий, происходящих в ПО «Архивист».
Уровень защиты ПО «Архивист» от непреднамеренных и преднамеренных изменений -«высокий» (в соответствии с Р 50.2.077-2014).
Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО «Архивист» верхнего уровня приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО «Архивист»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Главный модуль ДС «Архивист», Archivist.exe |
| Номер версии (идентификационный номер) ПО | 1.8х.хх |
| Цифровой идентификатор ПО | 7F5EC42B214AF9BD7A856163B8A6DCA8 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ВИС.Т-1 (ВИС.Т, СТЭМ, ИВК-59), VIST1.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | AA0A5ED70921026CA3F262811520B910 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ВИС.Т-HC (ВИС.Т-ТС/ВС, ВИС.МИР, ВИС.Т1, ВИС.Т3), VIST HC.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | AF2DDC5F3BCE3E84C01AD3F552A1D7DC |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ВИС.Т.Мини (ВИС.Т3) VIST Mini.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | D00541AC4507BEB3B10DFF8E1E6C8F9F |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер KM-5 (KM-5, PM-5), KM5.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | BB6707735E89CDDD59EE684855572354 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Драйвер КМ-5-6И (КМ-5-6И, КМ-5П), KM6i.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | FD2F338D14C2D889D6E0B7BC34F57F33 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер SA-94, SA94.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 4E53D5036528EFF232952ADA5A4EBA0A |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ВКТ-7 (ТСК7, ТСК71, ТСК6), VKT7.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | B8616846F5053482BF68D6F3C4E77424 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ВКТ-9 VKT9.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 3BD244D56684F7577647947320F3D344 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер Логика СПТ963, Logika.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 5325BC216AAAE2EBF663AA7AA31D4BC4 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ТЭМ-106 (мод. ТЭМ-106-1, ТЭМ-106-2, ТЭСМА-106), TEM106.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | A929B3FBEB0BB23093B1F0CF1B98F518 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ТЭМ-106 (мод. ТЭМ-106-1, ТЭМ-106-2, ТЭСМА-106), TEM106.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | A929B3FBEB0BB23093B1F0CF1B98F518 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Драйвер ВТ-200 (Ирвикон ВТ-200, Ирвикон ТС-200), VT200.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 63436CAADB7976DB6FF4AFE5CF5E5541 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер МКТС, MKTS.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 4E9D2BA49EF8D201D55FCD3B0C72AC80 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер Практика-Т, Praktika.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | D7F1F99DA32E591BD848DFE27423266A |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ЭЛТЕКО-ТС555 (ЭЛТЕКО ТС, ЭЛТЕКО ИВ), EltecoTS555.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 3E6E39762E644276C2613E59C7EA18C4 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ЭСКО-Т, ESCO_T.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 31CB71FB92E86B200EAA2B0BA16447A8 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ЭСКО-МТР-06, ESCO_MTR06.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 3 52AC6BA7759AC18CA8F9F9157D267F2 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Драйвер ТРЭМ, TREM.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 811632D8365D8826A9977418B8811DF8 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер МАЛАХИТ ТС8, Malachite.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | A562DAB4423D877B023921753E9B60F3 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер МАГИКА (мод. А,Б,Д,Е,К,Р,Т), MAGIKA.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | E0CD3E93 645EDE7C06DFA6E1267C7904 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ТЭМ-104 (ТЭСМА-104), TEM104.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | D6FDB72689531DCCAF07F7DF3709914C |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер ВЗЛЕТ ТСР (Взлет ТСР, Взлет ТСРВ, Взлет ТСР-М, Взлет ТСРВ-М), Vzljot TSR.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | C8BFC41B3CEAE8E0966CF1BDF4A950EC |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Драйвер SKM-1, SKM1.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | B51E9573675C16F291EE1CEEA17F915E |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Арбитр, Arbitr.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | F302647526B3748F1C798F16DC6328E5 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | B-Tune, BTune.dll |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 2AC322278D62CB73D250FBF18E2DE029 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | Трансформер, TRANSFORMERS |
| Номер версии (идентификационный номер) ПО | 8.хх.х |
| Цифровой идентификатор ПО | 1A8B734723F389EF11209C6E0FA1F764 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | ВИСТ.ВРТ, VIST_VRT.dll |
| Номер версии (идентификационный номер) ПО | 8.xx.x |
| Цифровой идентификатор ПО | 252FA975D16F2E3 82EABF467AACD86B9 |
| Алгоритм вычисления цифрового идентификатора | md5 |
| Идентификационное наименование ПО | ПО АПД-03, FW-03 |
| Номер версии (идентификационный номер) ПО | 4.х |
| Цифровой идентификатор ПО | D0476CF6FDE1DA2073F5705D77E96AC8 |
| Алгоритм вычисления цифрового идентификатора | md5 |
Метрологические характеристики САИИ приведены в таблице 3.
Таблица 3 - Измерительные каналы учета количества теплоты, теплоносителя, расхода воды
| Измерительный канал | Метрологическая характеристика | Значение характеристики |
| 1 | 2 | 3 |
| Теплосчетчики и тепловычислители | ||
| Количества теплоты и теплоносителя (теплосчетчики ВИС.Т) (рег. № 20064-00, № 20064-01, № 20064-06, № 20064-08, № 20064-10) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур, °С: от 1 до 2; | ±6 % |
| от 2 до 10; | ±4 % | |
| от 10 до 150 | ±2 % | |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики ВИС.Т1) (рег. № 54794-13) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур, °С: от 1 до 2; | ±6 % |
| от 2 до 10; | ±4 % | |
| от 10 до 150 | ±2 % | |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики ВИС.Т3) (рег. № 67374-17) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур, °С: от 1 до 2; | ±6 % |
| от 2 до 10; | ±4 % | |
| от 10 до 20 | ±2,5 % | |
| от 20 до 149 | ±2 % | |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики СТЭМ) (рег. № 15889-96, № 15889-97) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур, °С: от 5 до 10; | ±4 % |
| от 10 до 20; | ±2,5 % | |
| от 20 до 150 | ±2 % | |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| 1 | 2 | 3 |
| Количества теплоты и теплоносителя (теплосчетчики КМ-5 (рег. № 18361-99, № 18361-01, № 18361-06, № 18361-10) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 2 до 155 °С | Класс С1 |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,005 % | |
| Количества теплоты и теплоносителя (теплосчетчики КМ-5-П (рег. № 67794-17) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 2 до 155 °С | Класс С1 |
| - количества теплоносителя (массы и объема воды) | ±3 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,05 % | |
| Количества теплоты и теплоносителя (теплосчетчики SA-94) (рег.№ 14641-95, № 14641-96, № 14641-99, № 14641-04, № 14641-05, № 14641-09, № 43231-14, № 40079-08) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 3 до 140 °С | Класс B1 |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,1 % | |
| Количества теплоты и теплоносителя (теплосчетчики Логика СПТ963) (рег. № 70097-17) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур, °С: от 3 до 175; | ±(0,5+3/dt) % |
| - количества теплоносителя (массы и объема воды) | ±0,5 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики МАГИКА) (рег. № 55821-13) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 2 до 160 °С | Класс С1 |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,1 % |
| 1 | 2 | 3 |
| Количества теплоты и теплоносителя (теплосчетчики МАГИКА (мод. А,Б,Д,Е,К,Р,Т) (рег.№ 23302-02, № 23302-04, № 23302-08) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 0 до 160 °С | Класс С1 |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,1 % | |
| Количества теплоты и теплоносителя (теплосчетчики ТЭМ-106 (рег. № 48754-11, № 26998-09, № 26326-04, № 26326-06, №48754-11) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 1 до 150 °С | Класс С1 |
| - количества теплоносителя (массы и объема воды) | ± 2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ± 0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики ТЭМ-104) (рег. № 75149-19, № 60723-15, № 32764-06, № 32764-17, № 48753-11, № 58852-14, № 26998-06, № 26998-19) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 2 до 150 °С | Класс В1 Класс С1 |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики ТСК6) (рег. № 26641-04) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от Atmin до Atmax (Atmin=2 и 3 °С, Atmax=150 и 147 °С соответственно для исполнений ТСК6-7 и ТСК6-5) | Класс С1 |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени, не более | ±0,02 % | |
| Количества теплоты и теплоносителя (теплосчетчики ТСК7) (рег. № 48220-11, № 23194-02, № 23194-07) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 2 до 150 °С | Класс С1 |
| - количества теплоносителя (горячей воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % |
| 1 | 2 | 3 |
| Количества теплоты и теплоносителя (теплосчетчики ТСК71) (рег. № 53289-13) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 2 до 150 °С | Класс С1 |
| - количества теплоносителя (горячей воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики ВКТ-7М) (рег. № 67164-17) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 2 до 160 °С | ±(0,03 % + 0,0006 % At) |
| - количества теплоносителя (горячей воды) | ±0,1 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики ВКТ-9) (рег. № 56129-14, № 67373-17, 76832-19) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 2 до 160 °С | ±(0,03 % + 0,0006 % At) |
| - количества теплоносителя (горячей воды) | ±0,1 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (вычислители количества теплоты ВКТ-7) (рег. № 23195-02, № 23195-06, № 23195-11, № 77851-20) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 0 до 180 °С | ±0,1 % |
| - количества теплоносителя (массы и объема воды) | ±(0,01+6/Т) % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| количества теплоносителя (массы и объема воды) | ±0,2 % | |
| количества теплоносителя (массы и объема пара) | ±0,1 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики ЭЛТЕКО ТС555) (рег. № 41822-09, № 41822-13) | Пределы допускаемой относительной погрешности при измерении количества теплоты | Класс B Класс С |
| Пределы допускаемой относительной погрешности при измерениях объемного (массового) расхода, объема (массы) теплоносителя | ±2 % (для класса В) ± ,0 % (для класса С) | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % |
| 1 | 2 | 3 |
| Количества теплоты и теплоносителя (теплосчетчики ЭЛТЕКО ТС) (рег. № 60581-15) | Пределы допускаемой относительной погрешности при измерении количества теплоты | Класс B |
| Пределы допускаемой относительной погрешности при измерениях объемного (массового) расхода, объема (массы) теплоносителя | ±2 % (для класса В) | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики ЭЛТЕКО ИВ) (рег. № 58565-14) | Пределы допускаемой относительной погрешности Измерения (вычисления) тепловой мощности и количества теплоты (тепловой энергии), % | ±(0,5+4Atmin/ At), % |
| Пределы допускаемой относительной погрешности измерения аналогового сигнала (частотный или числоимпульсный) и преобразования его в значение объемного расхода, объема и вычисления массы | ±0,1 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и количества теплоносителя (теплосчетчики Практика Т) (рег. № 27230-04) | Пределы допускаемой относительной погрешности при измерениях: - тепловой энергии воды при разности температур от 3 до 150 °С - количества теплоносителя (массы и объема воды) Пределы допускаемой относительной погрешности при измерении времени | Класс В1 ±2 % ±0,01 % |
| Количества теплоты и теплоносителя (теплосчетчики Взлет ТСР-М) (рег. № 27011-04, № 27011-09, № 27011-13, № 74420-19) | Пределы допускаемой относительной погрешности при измерениях: -количества теплоты при разности температур, °С: от 1 до 10; | ±6 % |
| от 10 до 20; | ±5 % | |
| от 20 до 150 | ±4 % | |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики Взлет ТСРВ) (рег. № 27010-04, № 27010-09, № 27010-13, № 74739-19) | Пределы допускаемой относительной погрешности при измерении количества теплоты | Класс В1 Класс С1 |
| Пределы допускаемой относительной погрешности при измерениях объемного (массового) расхода, объема (массы) теплоносителя | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % |
| 1 | 2 | 3 |
| Количества теплоты и теплоносителя (теплосчетчики Взлет ТСР) (рег. № 87702-22) | Пределы допускаемой относительной погрешности при измерении количества теплоты | Класс В1 Класс С1 |
| Пределы допускаемой относительной погрешности при измерениях объемного (массового) расхода, объема (массы) теплоносителя | ±0,2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,1 % | |
| Количества теплоты и теплоносителя (теплосчетчики Ирвикон ТС-200) (Рег. № 23452-02, № 23452-07, № 23452-13) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 3 до 150 °С | Класс В1 Класс С1 |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики ТРЭМ) (рег. № 21116-07) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур, °С: от 3 до 10; | ±4 % |
| от 10 до 20; | ±3 % | |
| от 20 до 150 | ±2 % | |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % | |
| Количества теплоты и теплоносителя (теплосчетчики МКТС) (рег. № 28118-09) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 3 до 150 °С | Класс С1 |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,005 % | |
| Количества теплоты и теплоносителя (теплосчетчики ЭСКО-Т) (рег. № 23134-02) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 3 до 150 °С | Класс С1 |
| - количества теплоносителя (массы и объема воды) | ±3 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,05 % | |
| Количества теплоты и теплоносителя (теплосчетчики ЭСКО-МТР-06) (рег. № 29677-10) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур от 3 до 150 °С | Класс С1 |
| - количества теплоносителя (массы и объема воды) | ±2 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01 % |
| 1 | 2 | 3 |
| Количества теплоты и теплоносителя (теплосчетчики Малахит-ТС8) (рег. № 29649-05) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур, °С: от 3 до 10; | ±6 % |
| от 10 до 20; | ±4 % | |
| от 20 до 150 | ±2 % | |
| - количества теплоносителя (массы и объема воды) | ±0,6 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,01% | |
| Количества теплоты и теплоносителя (электромагнитные счетчики количества тепла и воды SKM-1) (рег. № 16119-07) | Пределы допускаемой относительной погрешности при измерениях: - количества теплоты при разности температур, °С: от 3 до 10; | ±5 % |
| от 10 до 20; | ±4 % | |
| от 20 до 150 | ±3 % | |
| - количества теплоносителя (массы и объема воды) | ±0,5 % | |
| Пределы допускаемой относительной погрешности при измерении времени | ±0,05% | |
| Расходомеры | ||
| Расхода и количества жидкости | Пределы2 допускаемой относительной погрешности при измерениях количества воды, не более Пределы2 допускаемой относительной погрешности при измерении времени, не более | ±5 % ±0,02 % |
| 1 Класс теплосчетчика по ГОСТ Р 51649-2014. 2 Фактические значения пределов погрешности определяются метрологическими характеристиками измерительных компонентов из состава ИК. | ||
аблица 4 - Основные технические характеристики
| Наименование параметра | Значение |
| Условия эксплуатации П | ИП: |
| Температура окружающей среды, °С - для теплосчетчиков, счетчиков воды и импульсов | от +5 до +50 от - 25 до + 40 |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Атмосферное давление, кПа | от 84,0 до 107,0 |
| Условия эксплуатации В | ИК: |
| Температура окружающей среды, °С | от +15 до +35 |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Атмосферное давление, кПа | от 84,0 до 107,0 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество (шт. или экз.) |
| Система автоматизированная информационноизмерительная Тепловизор | - | 1 (по проектной документации) |
Программное обеспечение | ПО «Архивист» | 1 |
| Системы автоматизированные информационноизмерительные Тепловизор. Паспорт | ВАУМ.411711.053 ПС | 1 |
| Системы автоматизированные информационноизмерительные Тепловизор. Руководство по эксплуатации | ВАУМ.411711.053 РЭ | 1 |
приведены в разделе 5 руководства по эксплуатации ВАУМ.411711.053 РЭ «Системы автоматизированные информационно-измерительные Тепловизор. Руководство по эксплуатации».
ГОСТ Р 8.596-2002 Системы информационно-измерительные. Метрологическое обеспечение. Общие положения;
ВАУМ.411711.053 ТУ Автоматизированные информационно-измерительные системы Тепловизор. Технические условия
