| Номер в госреестре | 95275-25 |
| Наименование СИ | Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие деформационные |
| Обозначение типа СИ | МТ |
| Изготовитель | Общество с ограниченной ответственностью Торгово-Производственная Компания "ТомПрибор" (ООО ТПК "ТомПрибор"), г. Томск |
| Год регистрации | 2025 |
| Срок свидетельства | 21.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие деформационные МТ (далее - приборы) предназначены для измерений и контроля (сигнализации) избыточного и вакуумметрического давления различных неагрессивных и агрессивных сред (жидкостей, газов, паров и др.) в зависимости от модификации и исполнения. Модификация приборов с функцией измерения температуры (термоманометры) может наряду с давлением измерять температуру.
По принципу действия приборы относятся к деформационным приборам, в которых давление определяется по величине деформации и перемещения упругого чувствительного элемента.
Приборы состоят из корпуса, упругого чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла.
Упругий чувствительный элемент представляет собой трубчатую или коробчатую пружину.
Передаточный механизм преобразует перемещение свободного конца или центра упругого чувствительного элемента, вызываемое действием давления измерительной среды, в круговое движение показывающей стрелки.
В конструкции приборов предусмотрена возможность заполнения корпуса демпфирующей жидкостью (глицерином или силиконом) для повышения износоустойчивости и виброустойчивости манометров при измерениях давления и в условиях вибраций или с высокими динамическими нагрузками.
Приборы соответствующих исполнений могут комплектоваться вентильными блоками и кабельными вводами.
Приборы соответствующих исполнений для измерения давления агрессивных, коррозийных, сильновязких, абразивных, гетерогенных, токсичных, высоко- или низкотемпературных сред, а также сред, содержащих твердые частицы, могут комплектоваться мембранным разделителем сред или капиллярной(импульсной) линией для предохранения манометра от неблагоприятного воздействия среды. Сборка манометра с разделителем осуществляется непосредственно, либо через капиллярную линию и (или) через охлаждающий элемент.
Приборы соответствующих исполнений могут иметь соответствующий логотип или наименование на циферблате прибора и/или определенные цветные секторы, указатели и метки предельно допустимого давления, а также другие дополнительные отметки. При этом цвет циферблата, шкал, надписей на циферблате и показывающей стрелки также может быть изменен.
Приборы, в зависимости от вида измеряемого давления, и конструкционных особенностей имеют следующие модификации: манометры ДМ, вакуумметры ДВ, мановакуумметры ДА, напоромеры ДН, тягомеры ДТ, тягонапоромеры ДГ; манометры с функцией измерения температуры (термоманометры) ТБДМ.
Принцип измерения температуры в модификации приборов с функцией измерения температуры (термоманометров) ТБДМ основан на зависимости деформации чувствительного элемента (биметаллической пружины) от измеряемой температуры.
Структурная схема обозначения манометров при заказе и в другой документации:
Прибор показывающий деформационный МТ Х1Х2.Х3Х4 Х5 Х6 Х7 Х8 Х9 Х10 Х11 Х12 Х13
по ТУ 26.51.52-001-47241811-2024,
где Прибор - Манометр, Вакуумметр, Мановакуумметр, Напоромер, Тягомер или Тягонапоромер;
Х1 - функциональное назначение манометра: ДМ, ДА, ДВ, ДТ, ДГ, ДН, ТБДМ;
Х2 - обозначение номинального диаметра корпуса, мм: 1 - 40; 2 - 50; 3 - 63; 4 - 100; 5 - 160; 6 - 250;
Х3 - конструктивное исполнение материала корпуса прибора: 1 - углеродистая сталь окрашенная, 1а - углеродистая сталь с защитным покрытием, 2 - нержавеющая сталь, 3 -алюминиевый сплав, 4 - высокопрочный термопластик, 5 - пластик;
Х4 - конструктивное исполнение материала измерительной системы: 1 - медный сплав, латунь, бронза, 2 - нержавеющая сталь, 3 - конструкционная сталь;
Х5 - специализированное исполнение манометра в соответствии с таблицей 1;
Х6 - исполнение контактной группы манометров с сигнальным устройством (специальное исполнение Сг): V - скользящие контакты, СгМп - контакты с магнитным поджатием;
Х7 - диапазон показаний в соответствии с таблицей 3;
Х8 - единица измерений Па, кПа, МПа, другие единицы, разрешенные к применению в РФ или в соответствии с заказом при поставке на экспорт;
Х9 - класс точности манометра 0,6; 1,0; 1,5; 2,5; 4,0 по ТУ 26.51.52-001-47241811-2024;
Х10 - степень защиты, обеспечиваемая оболочкой (корпусом) манометра, код IP в соответствии с таблицей 3;
Х11 - расположение штуцера манометра: Р - радиальное, Тц - торцевое центральное, Тэ - торцевое эксцентричное;
Х12 - обозначение резьбы на штуцере манометра в соответствии с таблицей 5;
Х13 - конструктивные дополнения и (или) опции прибора в соответствии с таблицей 1.
Таблица 1 - Шифры специализированных исполнений прибора в структурной схеме обозначения
| Шифр Х5 | Расшифровка |
| O2 | Прибор МТ для измерений давления кислорода* |
| NH3 | Прибор МТ для измерений давления аммиака |
| C2H2 | Прибор МТ для измерений давления ацетилена** |
| C3H8 | Прибор МТ для измерений давления пропана*** |
| БИ | Безопасное исполнение |
| БС | Байонетное соединение корпуса прибора МТ с обечайкой |
| З | Заполнение демфирующей жидкостью |
| МБ | Прибор МТ буровой |
| МК | Прибор МТ Кислотостойкий |
| МТИ | Прибор МТ для точных измерений |
| МЭ | Прибор МТ в ЭКОном-варианте для ЖКХ |
Продолжение таблицы 1
| Шифр Х5 | Расшифровка |
| Жд | Железнодорожный однострелочный |
| Жд-2 | Железнодорожный двустрелочный |
| Сву | «Сухой» виброустойчивый |
| Сг | Прибор МТ с сигнализирующим устройством |
| Сд | Судовой Прибор МТ |
| * ** Корпус манометра может быть окрашен в голубой цвет. * ** Корпус манометра может быть окрашен в белый цвет. * ** Корпус манометра может быть окрашен в красный цвет. | |
| Шифр Х12 | Расшифровка |
| ИВ | Заполнение демпфирующей жидкостью |
| Фп | Прибор с передним фланцем |
| Фз | Прибор с передним фланцем |
| Пл | Пломба |
| Плн | Пломба навесная |
| Св | Свидетельство о поверке |
| Табл | Табличка с позиционным номером |
| УПД | Указатель предельного давления |
| 100% | Допустимая перегрузка, процент к верхнему значению диапазона показаний |
| 200% | Допустимая перегрузка, процент к верхнему значению диапазона показаний |
| Спец. шкала | Специальная шкала, исполнение прибора с нестандартной шкалой (по заказу потребителя) |
| Черта<отметка шкалы> | Красная черта на циферблате (по заказу потребителя) |
| КМЧ | Комплект монтажных частей (по заказу потребителя) |
| ц.д.<цена деления> | Исполнение прибора с нестандартной ценой деления показаний (по заказу потребителя) |
| t° | Дополнительная температурная шкала для приборов аммиачного исполнения |
| крас ст | Красная стрелка |
| контр ст | Контрольная стрелка |
| Кс | Исполнение, защищенное от агрессивной среды |
| Корр | Корректор Нуля |
| Цвет Шк | Ограничительное и разрешительное цветовое обозначение на шкале |
| Бок разъем | Исполнение прибора с боковым кабельным вводом |
| R12, R22, ... | Хладон, исполнение для измерения давления хлаагенов |
Пример записи при заказе:
Манометр показывающий деформационный МТ ДМ5.11 Сг V 0-25 МПа 1,5 IP67 Р М20х15 Св по ТУ 26.51.52-001-47241811-2024
(Манометр показывающий деформационный МТ для измерений избыточного давления с диаметром корпуса 100 мм из углеродистой окрашенной стали, с измерительным механизмом из латуни с сигнализирующим устройством со скользящими контактами, с диапазоном показаний от 0 до 25 МПа, класса точности 1,5, с радиальным расположение штуцера с метрической резьбой М20 с шагом 1,5, со свидетельством о поверке по ТУ 26.51.52-001-47241811-2024)
Общие виды манометров представлены на рисунках 1 - 9.

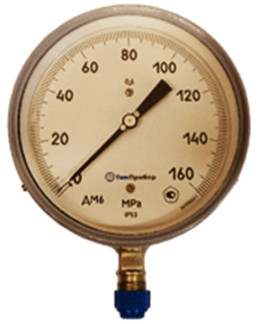

Рисунок 1 - Общий вид манометров показывающих деформационных МТ модификации ДМ для измерений избыточного давления в корпусе номинального размера 250 мм
Рисунок 2 - Общий вид манометров показывающих деформационных МТ модификации ДМ для измерений избыточного давления в корпусе номинального размера 40 мм
Рисунок 3 - Общий вид манометров показывающих деформационных МТ модификации ДМ с сигнализирующим устройством

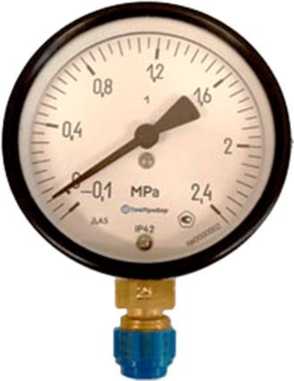

Рисунок 4 - Общий вид приборов МТ показывающих деформационных МТ модификации ДА

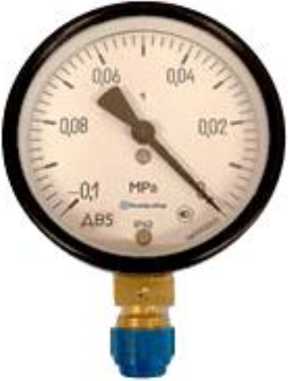

Рисунок 5 - общий вид приборов МТ показывающих деформационных МТ ДВ

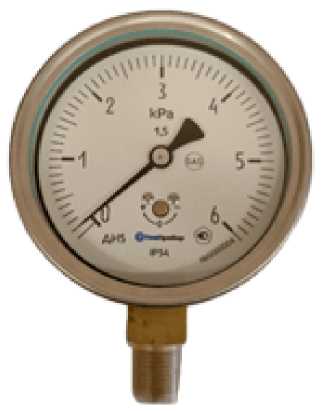

Рисунок 6 - Общий вид напоромеров показывающих деформационных МТ модификации ДН

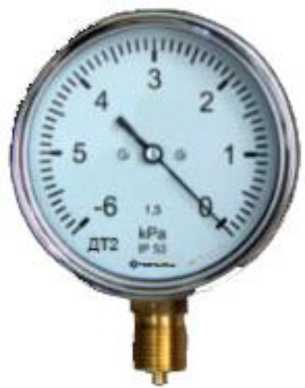

Рисунок 7 - Общий вид тягомеров показывающих деформационных МТ модификации ДТ

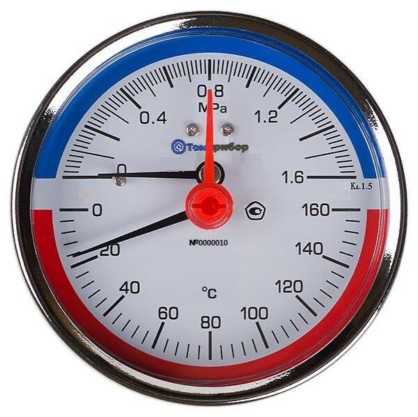

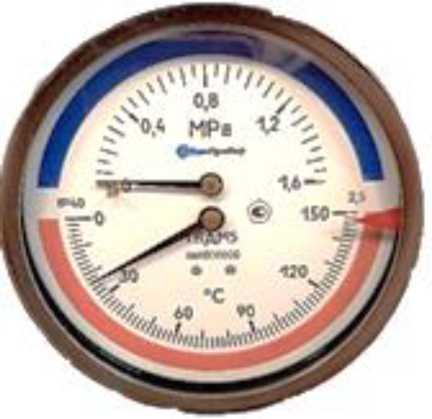

Рисунок 9 - Общий вид манометров показывающих деформационных МТ с функцией измерения температуры (термоманометров) модификации ТБДМ

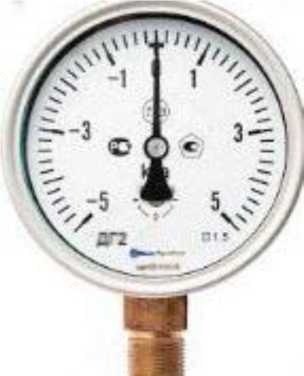

Рисунок 8 - Общий вид тягонапоромеров показывающих деформационных МТ модификации ДГ
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на циферблат манометра методом струйной печати в соответствии с рисунком 10.

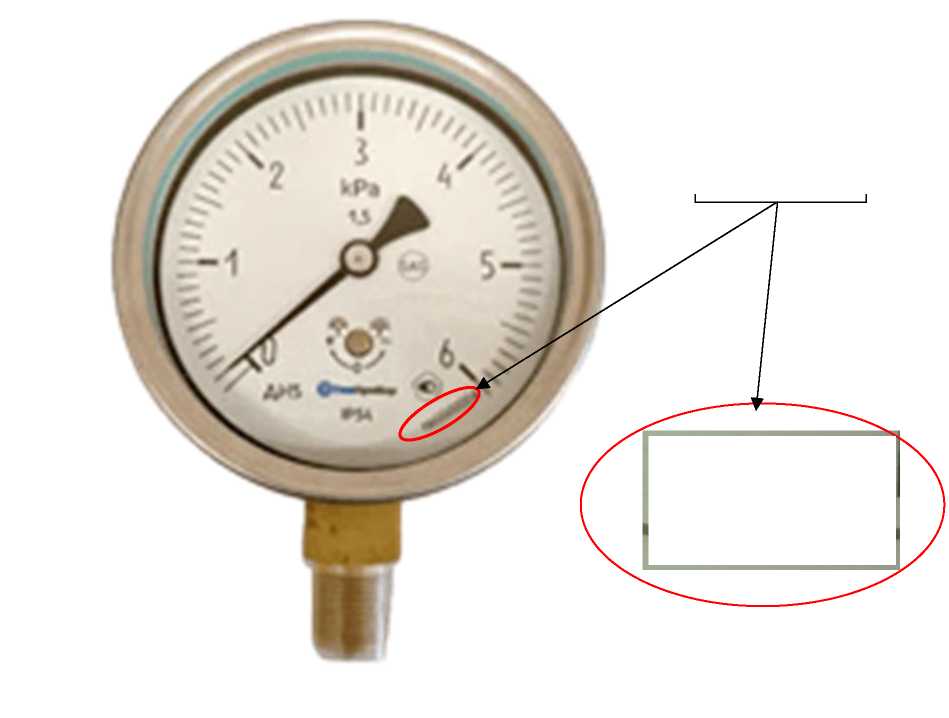

Место
нанесения
заводского
номера
Рисунок 10 - Место нанесения заводского номера
Знак утверждения типа на средство измерений наносится на циферблат манометра методом струйной печати в соответствии с рисунком 11.

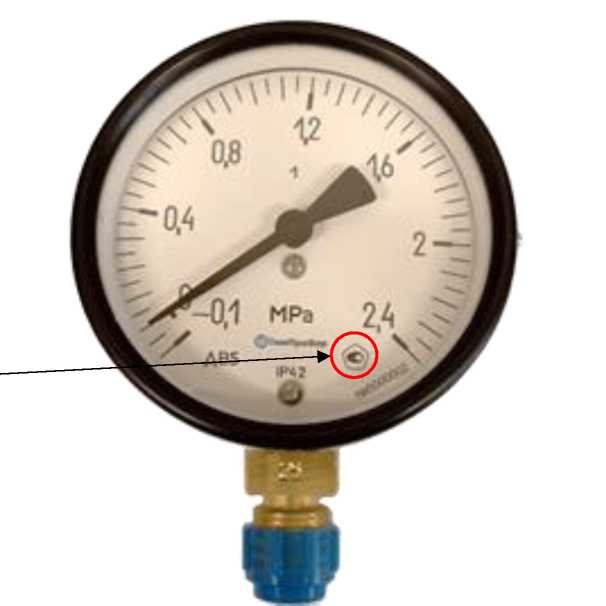

Место нанесения знака утверждения типа
Рисунок 11 - Место нанесения знака утверждения типа
Знак поверки с рисунком 12.
манометров наносится на корпус средства
измерений в соответствии

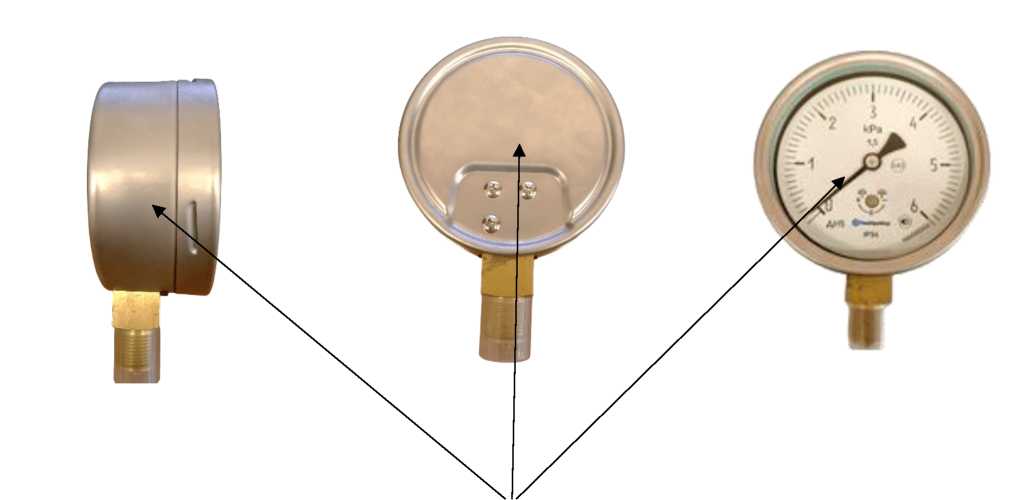

Места нанесения знака поверки
Рисунок 12 - Места нанесения на корпус манометров знака поверки
Заводская пломба наносится на корпус средства измерений в соответствии с рисунком 13.
Места установки пломб
Рисунок 13 - Места нанесения на корпус манометров заводских пломб.
Метрологические и технические характеристики приведены в таблицах 2 - 5
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Диапазон показаний давления | в соответствии с таблицей 3 |
| Диапазон измерений, % от диапазона показаний: - избыточного давления - вакуумметрического давления | от 0 до 75 от 0 до 100 |
| Пределы допускаемой основной приведенной к диапазону показаний погрешности 1), % | ±0,6; ±1,0; ±1,5; ±2,5; ±4,0 2) |
| Вариация показаний 1), %, не более | 0,6; 1,0; 1,5; 2,5; 4,0 3) |
| Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства (только модели с сигнализирующими устройствами), % от диапазона показаний: - со скользящими контактами - с магнитным поджатием контактов | ±1,5 или ±2,5 4) ±4,0 или ±6,0 4) |
| Диапазон измерений температуры термоманометров 5), °С | от 0 до +100 от 0 до +120 от 0 до +150 от 0 до +160 |
Продолжение таблицы 2
| Характеристика | Значение |
| Пределы допускаемой абсолютной погрешности измерений температуры термоманометров, °С | ±3 |
| Примечания: 1 - Указаны ряды значений характеристик. Конкретные значения, погрешности и вариации показаний из приведенных рядов указываются в паспорте прибора. 2 - Пределы допускаемой основной приведенной к диапазону показаний погрешности в виде безразмерной величины (класса точности - КТ) указывается в паспорте и на циферблате прибора 0,6; 1,0; 1,5; 2,5; 4,0 соответственно, для ±0,6 %; ±1,0 %; ±1,5 %; ±2,5 %, ±4,0 %. 3 - Для приборов с пределами допускаемой основной приведенной к диапазону показаний погрешности ±0,6 %; ±1,0 %; ±1,5 %; ±2,5 %, ±4,0 %, соответственно. 4 - Конкретное значение определяется при заказе и указывается в паспорте прибора. 5 - Указан ряд значений характеристики. Конкретное значение определяется при заказе и указывается в паспорте прибора. | |
Таблица 3 - Диапазоны показаний
| Модификация | Диапазон показаний* |
| ДМ | от 0 до 0,06 МПа; от 0 до 0,1 МПа от 0 до 0,16 МПа; от 0 до 0,25 МПа от 0 до 0,4 МПа; от 0 до 0,6 МПа от 0 до 1 МПа; от 0 до 1,6 МПа от 0 до 2,5 МПа; от 0 до 4 МПа от 0 до 6 МПа; от 0 до 10 МПа от 0 до 16 МПа; от 0 до 25 МПа от 0 до 40 МПа; от 0 до 60 МПа от 0 до 100 МПа; от 0 до 160 МПа |
| ДВ | от -0,06 до 0 МПа; от -0,1 до 0 МПа |
| ДА | от -0,04 до 0,06 МПа от -0,05 до 0,05 МПа от -0,06 до 0,04 МПа от -0,06 до 0,1 МПа от -0,1 до 0,06 МПа от -0,1 до 0,15 МПа от -0,1 до 0,3 МПа от -0,1 до 0,5 МПа от -0,1 до 0,9 МПа от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа |
| ДТ | от -160 до 0 Па; от -250 до 0 Па от -400 до 0 Па; от -600 до 0 Па от -1 до 0 кПа; от -1,6 до 0 кПа от -2,5 до 0 кПа; от -4 до 0 кПа от -6 до 0 кПа; от -10 до 0 кПа от -16 до 0 кПа; от -25 до 0 кПа от -40 до 0 кПа; от -60 до 0 кПа |
Продолжение таблицы 3
| Модификация | Диапазон показаний* |
| ДН | от 0 до 160 Па; от 0 до 250 Па от 0 до 400 Па; от 0 до 600 Па от 0 до 1 кПа; от 0 до 1,6 кПа от 0 до 2,5 кПа; от 0 до 4 кПа от 0 до 6 кПа; от 0 до 10 кПа от 0 до 16 кПа; от 0 до 25 кПа от 0 до 40 кПа; от 0 до 60 кПа |
| ДГ | от -0,4 до 0,6 кПа; от -0,5 до 0,5 кПа от -0,6 до 0,4 кПа; от -0,6 до 1,0 кПа от -1 до 0,6 кПа; от -1 до 1 кПа от -1 до 1,5 кПа; от -1,25 до 1,25 кПа от -1,5 до 1 кПа; от -1,5 до 2,5 кПа от -2 до 2 кПа; от -2 до 4 кПа; от -2,5 до 1,5 кПа; от -3 до 3 кПа от -4 до 2 кПа; от -4 до 6 кПа от -5 до 5 кПа; от -6 до 4 кПа от -6 до 10 кПа; от -8 до 8 кПа от -10 до 6 кПа; от -10 до 15 кПа от -12,5 до 12,5 кПа; от -15 до 10 кПа от -20 до 20 кПа; от -20 до 40 кПа от -25 до 15 кПа; от -40 до 60 кПа |
| ТБДМ | от 0 до 0,1 МПа; от 0 до 0,16 МПа от 0 до 0,25 МПа; от 0 до 0,4 МПа от 0 до 0,6 МПа; от 0 до 1 МПа от 0 до 1,6 МПа; от 0 до 2,5 МПа |
| * Указан ряд значений характеристики. Конкретное значение определяется при заказе и указывается в паспорте прибора. | |
Таблица 4 - Основные технические характеристики
| Характеристика | Значение |
| Рабочие условия: - климатическое исполнение по ГОСТ 15150-69 1) - диапазон температуры окружающего воздуха, °С 2) - температура измеряемой среды, °С | Т1, Т2, Т3, У1, У2, У3, УХЛ1, ОМ2 от -70 до +70 от -70 до +150 (+250) 3) |
| Степень защиты приборов по ГОСТ 14254, обеспечиваемая оболочкой, от проникания твердых частиц, пыли и воды | IP40, IP42, IP43, IP50, IP53, IP54, IP65, IP66, IP67, IP684) |
| Устойчивость и прочность к воздействию синусоидальных вибраций (виброустойчивость) приборов соответствует группам по ГОСТ Р 52931 | L1, L3, N1, N2, N3, V45) |
| Параметры питания от источника постоянного тока для приборов со светодиодной подсветкой циферблата: - напряжение питания, В - потребляемый ток, мА, не более | 24, 75, 110 6) 75 |
| Напряжение питания сигнализирующего устройства, В 7) - напряжение постоянного тока - напряжение переменного тока | 6; 12; 24; 27; 36; 40; 110 6; 12; 24; 27; 36; 40; 110; 220 |
Продолжение таблицы 4
| Характеристика | Значение |
| Диапазон уставки сигнализирующего устройства | от 5 % до 75 % диапазона показаний избыточного давления от 5 % до 95 % диапазона показаний вакуумметрического давления |
| Масса 8), кг | от 0,08 до 1,6 |
| Примечания: 1 - Значения влажности окружающего воздуха (сочетания относительной влажности и температуры) в соответствии с указанным по ГОСТ 15150-69 климатическим исполнением. Конкретное климатическое исполнение указывается в паспорте прибора. 2 - Указаны максимальные значения диапазона температур окружающего воздуха. Конкретный диапазон температур окружающего воздуха (значения которого не превышают значений, указанных в данной таблице) указывается в паспорте прибора. 3 - При кратковременном контакте с измеряемой средой, или в комплекте с охлаждающим устройством, или с использованием разделителей сред. 4 - Указан ряд значений характеристики. Конкретное значение определяется при заказе и указывается в паспорте прибора. 5 - Виброустойчивость группы V4 достигается одним из двух способов: 1) заполнением корпусов приборов демпфирующей жидкостью (водный раствор глицерина или жидкость полиметилсилоксановая); 2) использованием в конструкции приборов специального демпферного механизма без заполнения корпусов приборов демпфирующей жидкостью («сухой» виброустойчивый). 6 - По заказу приборы могут быть изготовлены с другими величинами напряжения. 7 - Указан ряд значений характеристики. Конкретное значение приведено в паспорте и (или) на маркировочной табличке прибора. Допускается отклонение от минус 10 % до плюс 15 % от номинального диапазона напряжения. 8 - Конкретное значение определяется исполнением прибора и указывается в паспорте. | |
наносится на циферблат прибор в соответствии с рисунком 11, а также на титульные листы руководства по эксплуатации и паспорта типографским способом
в соответствии с таблицей 5.
Таблица 5 - Комплектность
| Наименование изделия или документа | Обозначение | Количество |
| Манометр, вакуумметр и мановакуумметр, напоромер, тягомеры и тягонапоромер показывающий деформационный | МТ | 1 шт. |
| Паспорт | ПС 26.51.52-001-47241811-2024 | 1 экз. |
| Руководство по эксплуатации | РЭ 26.51.52-001-47241811-2024 | 1 экз. на партию |
в разделе 2 «Использование по назначению» эксплуатационного документа РЭ 26.51.52-001-47241811-2024.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
ТУ 26.51.52-001-47241811-2024. Манометры, вакуумметров и мановакуумметров, напоромеров, тягомеров и тягонапоромеров показывающих деформационных МТ. Технические условия.
