| Номер в госреестре | 95269-25 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Kobus Navi |
| Изготовитель | Общество с ограниченной ответственностью "Blast Maker" ("Бласт Мейкер") (ОсОО "Blast Maker" ("Бласт Мейкер")), Кыргызская Республика |
| Год регистрации | 2025 |
| Срок свидетельства | 21.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая Kobus Navi (далее - аппаратура) предназначена для определения координат, приращений координат и измерений длин базисных линий.
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представлена модульной системой: спутниковый геодезический приёмник (далее - приёмник) и отдельно спутниковая геодезическая антенна (далее - антенна). Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура может быть оснащена внешними GSM и/или радио модемами. Электропитание аппаратуры осуществляется от внешнего источника питания.
На передней панели корпуса аппаратуры может быть расположена панель с индикаторами статуса работы.
Управление аппаратурой осуществляется с помощью полевого контроллера или персонального компьютера. Принимаемая со спутников информация записывается во внутреннюю память приёмника или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1C/A, L1C, L2P, L2C, L5; BeiDou: B1I, B2I, B3I, B1C, B2a, B2b; ГЛОНАСС: L1C/A, L2C, L2P, L3; Galileo: E1, E5a, E5b, E6c, E5 AltBOC; QZSS: L1C/A, L2C, L5, L1C.
К средствам измерений данного типа относится аппаратура геодезическая спутниковая Kobus Navi модификаций: Kobus Navi исполнение 1 и Kobus Navi исполнение 2, отличающаяся корпусом приёмника и некоторыми техническими характеристиками.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе приёмника.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.
Общий вид аппаратуры представлен на рисунке 1.
а)
б)
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой Kobus Navi модификаций: а) Kobus Navi исполнение 1; б) Kobus Navi исполнение 2

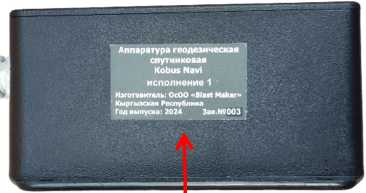

Место нанесения маркировочной наклейки с заводским номером средства измерений
Аппаратура, в зависимости от модификации, имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО) «KobusNavi R4». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
С помощью программного обеспечения «KobusNavi», устанавливаемого на контроллер или персональный компьютер, осуществляется сбор полевых данных, их хранение и передача результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | KobusNavi R4 | KobusNavi |
| Номер версии (идентификационный номер) ПО | не ниже R4.10 Build 5251 | не ниже 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _ | _ |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон измерений длин базисов, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений длин базисов в режиме «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | ±2-(8,0+1,0-10-6-L) ±2-(15,0+1,0-10-6-L) |
| Допускаемое среднее квадратическое отклонение измерений длин базисов в режиме «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | 8,0+1,0-10’6-L 15,0+1,0-10’6-L |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат в режиме «Автономный», мм: - в плане - по высоте | ±6000 ±6000 |
| L - длина линии, вычисленная по измеренным длинам базисов в мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Напряжение источника питания постоянного тока, В | от 18 до 36 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более: - Kobus Navi исполнение 1 - Kobus Navi исполнение 2 | 113x98x69 193x117x57 |
| Масса, кг, не более: - Kobus Navi исполнение 1 - Kobus Navi исполнение 2 | 0,4 1,4 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая | Kobus Navi | 1 шт. |
| Антенна | - | 2 шт. |
| Комплект кабелей питания и передачи данных | - | 1 шт. |
| Контроллер | - | по заказу |
| Радиоантенна | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Программное обеспечение KobusNavi | - | 1 шт. |
приведены в разделе 6 «Настройка прибора и получение данных» документа «Аппаратура геодезическая спутниковая Kobus Navi. Руководство по эксплуатации».
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
ТУ 26.51.20-003-23364199-2023 «Аппаратура спутниковая геодезическая Kobus Navi.
Технические условия».
