| Номер в госреестре | 95256-25 |
| Наименование СИ | Анализаторы серы и углерода |
| Обозначение типа СИ | CS |
| Изготовитель | Общество с ограниченной ответственностью "ТЕХИМПОРТТРЕЙД" (ООО "ТЕХИМПОРТТРЕЙД"), г. Москва; производственная площадка Wuxi Jinyibo Instrument Technology Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 21.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы серы и углерода CS (далее - анализаторы) предназначены для измерения содержания углерода и серы в стали, чугуне, сплавах, цветных металлах, цементе, руде, различных активаторах, стекле, катализаторах крекинга, керамике, материалах металлургического производства и других неорганических материалах.
Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной печи в потоке кислорода и в дальнейшем детектировании газообразных продуктов окисления углерода и серы в форме диоксида углерода (CO2) и диоксида серы (SO2) методом инфракрасной спектрометрии.
Конструктивно анализаторы состоят из системы сгорания, инфракрасной системы обнаружения, компьютерной системы и электронных весов.
Навеска анализируемого образца с модификатором (например, флюсом) в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в потоке кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования. В блоке детектирования продукты сгорания анализируются по изменению поглощения инфракрасного излучения на выделенных длинах волн для диоксида углерода (4,26 мкм) и диоксида серы (7,4 мкм). Интенсивность поглощения инфракрасного излучения пропорциональна содержанию анализируемых элементов в пробе. Полученная информация передается на персональный компьютер, где производится расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения
После каждого анализа проводится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Анализаторы выпускаются в 3-х модификациях: CS-100, CS-100T, CS-800, отличающихся конструкцией и техническими характеристиками. Анализаторы модификаций CS-100, CS-100T выполнены в виде настольных лабораторных приборов, анализатор модификации CS-800 имеет напольное исполнение.
Анализаторы модификации CS-100 имеют два инфракрасных детектора, а анализаторы модификаций CS-100T, CS-800 имеют четыре инфракрасных детектора.
Корпус анализаторов изготовлен из металлических сплавов и пластика, окрашен в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером и знаком утверждения типа расположена на правой боковой стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом на клеевую этикетку. Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено. Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера и знака утверждения типа на анализаторы представлено на рисунке 2.
К данному типу средств измерений относятся СИ, выпускаемые под товарным знаком «Navier». Изображение товарного знака расположено на лицевой панели анализаторов и на маркировочной табличке.
анализаторы модификации CS-100
анализаторы модификации CS-100T

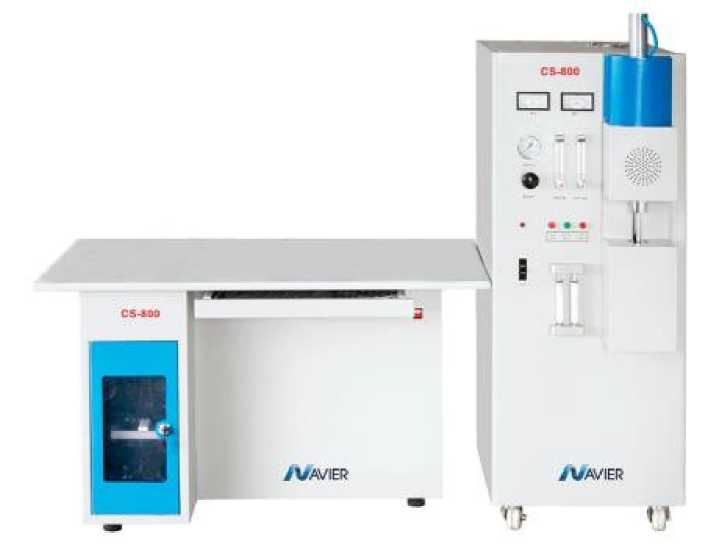

анализаторы модификации CS-800
Рисунок 1 - Общий вид анализаторов серы и углерода CS
Место нанесения серийного номера

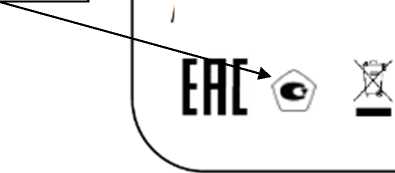

Место нанесения знака утверждения типа
Температура: от 15 до 30еС
Напряжение питания: 220±22 В частота: от 49 до 51Гц
Потребляемая мощность: не более 5000 В А
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа на анализаторы серы и углерода CS
ООО "ТЕХИМПОРТТРЕЙД1 www.tech-i.ru Assembled in China
Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Анализаторы защищены от вмешательства в режимы настройки (регулировки) с использованием паролей.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HWCS |
| Номер версии (идентификационный номер) ПО | 1.Х1) |
| Цифровой идентификатор ПО | _ |
| 1) Х относится к метрологически незначимой части ПО и принимает значения от 0 до 999. Формат номера может содержать от 1 до 3 значений Х, разделенных точкой. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала1), % | 5 |
| Чувствительность1), у.е./мг, не менее: - углерода - серы | 5-104 1-106 |
| Предел обнаружения2), млн-1: - углерода - серы | 5 5 |
| 1) Установлено для матричного стандартного образца с массовой долей элементов от 0,005 до 0,05 % 2) У становлено при номинальной массе навески 1 г | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||
| CS-100 | CS-100T | CS-800 | |
| Количество ИК детекторов | 2 | 4 | 4 |
| Диапазон показаний массовой доли элементов, % (мг) - углерода - серы | от 0,0001 до 100,00 (от 0,001 до 150) от 0,0001 до 100,00 (от 0,001 до 150) | ||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 620 570 790 | 620 570 790 | 520 525 1200 |
| Масса, кг, не более | 80 | 90 | 150 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 от 49 до 51 | ||
| Потребляемая мощность, В^А, не более | 5000 | 5000 | 7500 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +30 60 | ||
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную таблицу типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Анализатор серы и углерода | CS | 1 шт. |
| 2 Флеш накопитель с программным обеспечением | - | 1 шт. |
| 3 Руководство по эксплуатации | - | 1 экз. |
| 4 Методика поверки | - | 1 экз. |
приведены в главе 5 «Работа с прибором для анализа» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
ТПЦС.415311.001 «Анализаторы серы и углерода CS. Технические условия».
