| Номер в госреестре | 95254-25 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | АКИП-4148 |
| Изготовитель | Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 21.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые АКИП-4148 (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, клавиатура, цветной сенсорный дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с внешним сетевым блоком питания (имеется возможность работы от аккумулятора).
Осциллографы выпускаются в четырех модификациях: АКИП-4148/1, АКИП-4148/2, АКИП-4148/1А, АКИП-4148/2А. Модификации различаются полосой пропускания и разрядностью аналого-цифрового преобразователя (АЦП) осциллографа. Для осциллографов доступны опции декодирования сигналов: I2C, SPI, UART, CAN и интерфейс WiFi.
На лицевой панели осциллографов расположены жидкокристаллический дисплей, функциональные клавиши, универсальные поворотные переключатели. На верхней панели расположены входные разъемы измерительных каналов осциллографа. На боковой панели расположены выход синхронизации, выход компенсатора пробника, разъемы интерфейсов USB и LAN, разъем питания. На задней панели расположена ручка для переноски.
Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати при помощи наклейки, размещаемой на обратной стороне корпуса.

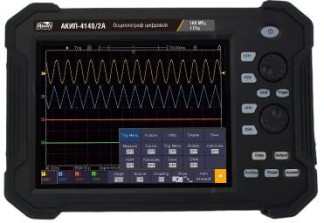

Общий вид осциллографов, места нанесения знака утверждения типа и серийного номера представлены на рисунке 1.
Опломбирование осциллографов не предусмотрено.
Конструкция осциллографов не предусматривает нанесения знака поверки.

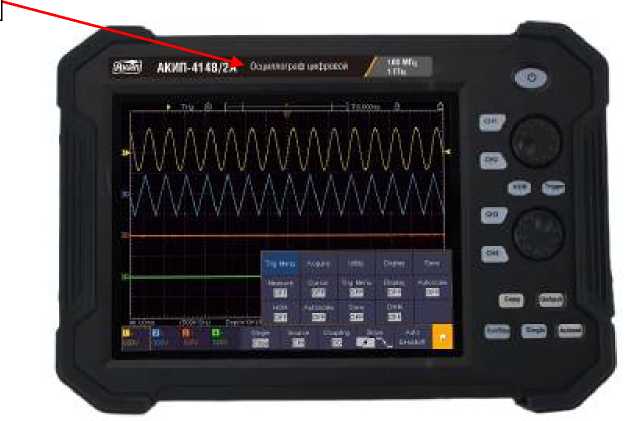

Общий вид спереди
Вид сбоку

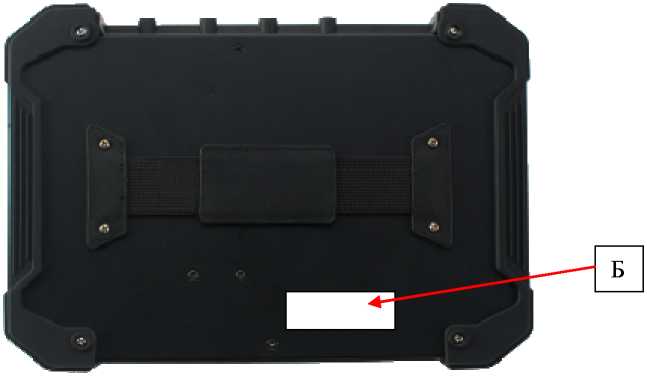

Вид сзади

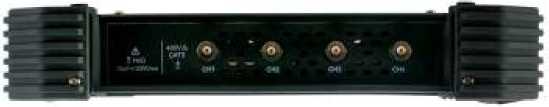

Вид сверху
Рисунок 1 - Общий вид осциллографов, место нанесения знака утверждения типа (А) и серийного номера (Б)
Программное обеспечение осциллографов служит для управления режимами работы, обработки цифровых данных, их отображения на дисплее, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже V1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Число входных каналов | 4 |
| Разрядность АЦП, бит АКИП-4148/1, АКИП-4148/2 АКИП-4148/1А, АКИП-4148/2А | 8 8/12/141) |
| Максимальная частота дискретизации, ГГ ц - на канал - в режиме объединения каналов | 0,52) 0,253) 0,14) 1,02) 0,53) |
| Канал вертикального отклонения | |
| Входное сопротивление, МОм | 1 (±0,02) |
| Максимальное входное напряжение, В - напряжение переменного тока (пиковое значение) с постоянной составляющей | 400 |
| Диапазон установки коэффициента отклонения (Ko), мВ/дел (выбор с шагом 1-2-5) | от 1 до 1-104 |
| Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГ ц, мВ - при Ko 1 мВ/дел - при Ko больше 1 мВ/дел | ±(0,0440[делрКо[мВ/дел]+1)2) ±(0,03 -10[дел] <Ко[мВ/дел]+1)3) 4) ±(0,03 -10[дел] <Ко[мВ/дел]+1)2) ±(0,02-10[дел] <Ко[мВ/дел]+1)3) 4) |
| Полоса пропускания по уровню -3 дБ, МГ ц, не менее - АКИП-4148/1, АКИП-4148/1А - АКИП-4148/2, АКИП-4148/2 А | 70 100 |
| Время нарастания переходной характеристики, нс, не более - АКИП-4148/1, АКИП-4148/1А - АКИП-4148/2, АКИП-4148/2 А | 5 3,5 |
| Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения, В от 1 до 50 мВ/дел от 100 мВ/дел до 1 В/дел от 1 до 10,00 В/дел | ±2 ±20 ±200 |
| Диапазон установки коэффициентов развертки, с/дел (выбор с шагом 1-2-5) | от 2-10-9 до 1 •Ю3 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Канал горизонтального отклонения | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | ±Б10’5 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, с | ±(6б^Тизм+2/Бд+0,6 нс) |
| Примечания: 1) - переключаемый АЦП; 2) - для значения разрядности АЦП 8 бит; 3) - для значений разрядности АЦП 12 бит; 4) - для значений разрядности АЦП 14 бит; 6f - относительная погрешность частоты внутреннего опорного генератора; Ти зм - измеренный временной интервал, с; Бд - частота дискретизации, Гц; Ко - значение коэффициента отклонения, мВ/дел. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания, В: - от сети переменного тока (частота от 50 до 60 Гц) - от аккумулятора Li-Ion (8000 мА^ч) | от 100 до 240 7,4 |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 270x191x48 |
| Масса, кг, не более | 1,7 |
| Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более | от 0 до +40 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не более | 5 |
| Средняя наработка на отказ, ч, не более | 10000 |
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Осциллограф | АКИП-41481) | 1 |
| Адаптер питания | - | 1 |
| Кабель microUSB | - | 1 |
| Щупы осциллографические | - | 4 |
| Сумка для транспортировки | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Примечание: 1) - модификация по заказу. | ||
приведены в п. 19 «Автоматические измерения» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия «Осциллографы цифровые АКИП-4148».
