| Номер в госреестре | 95241-25 |
| Наименование СИ | Термометры сопротивления эталонные |
| Обозначение типа СИ | ПТС-100 |
| Изготовитель | Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон"), г. Владимир |
| Год регистрации | 2025 |
| Срок свидетельства | 18.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры сопротивления эталонные ПТС-100 (далее - термометры) предназначены для измерений температуры жидких, газообразных сред и твердых тел в диапазоне от минус 196 °С до плюс 419,527 °С, а также для проведения поверки средств измерений температуры в качестве рабочих эталонов 2-го и 3-го разрядов по Государственной поверочной схеме для средств измерений температуры, ч.1, 2.
Принцип действия термометров основан на использовании зависимости электрического сопротивления платины от температуры.
Основной частью термометра является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки диаметром 0,05 мм.
Для термометров ПТС-100 соединенные последовательно отрезки спирали укладываются в керамическую трубочку. К концам платиновой проволоки чувствительного элемента приварены четыре вывода из платины Пл1 по ГОСТ 21007-2014, жестко скрепленные с каркасом, к каждому из которых приварено по одному удлиняющему выводу из серебра Ср999 по ГОСТ 7222-75. Для изоляции выводных проводников применена четырехканальная синоксалиевая керамическая трубка. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из стали. Пробирка заполнена сухим воздухом.
Термометры подразделяются на термометры 2 и 3 разряда.
Маркировка термометра выполнена методом лазерной гравировки на головке термометра и содержит: логотип завода-изготовителя, обозначение ПТС-100, заводской номер по принятой нумерации предприятия-изготовителя в формате не менее 4 арабских цифр, дату изготовления.
Нанесение знака поверки и пломбирование термометров не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.

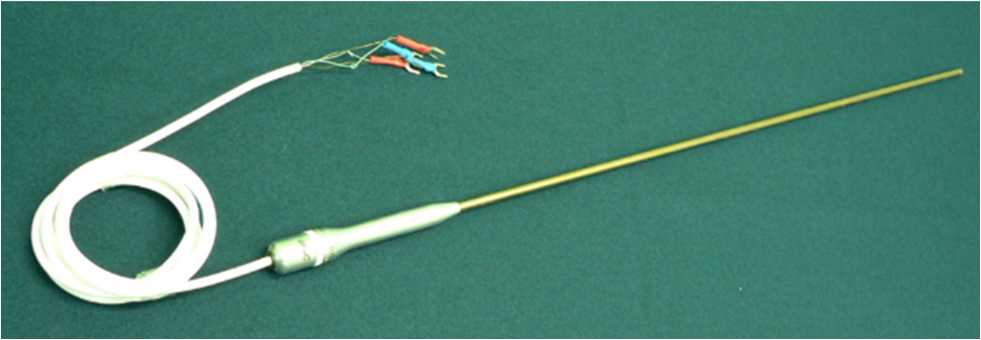

Рисунок 1 - Общий вид термометра

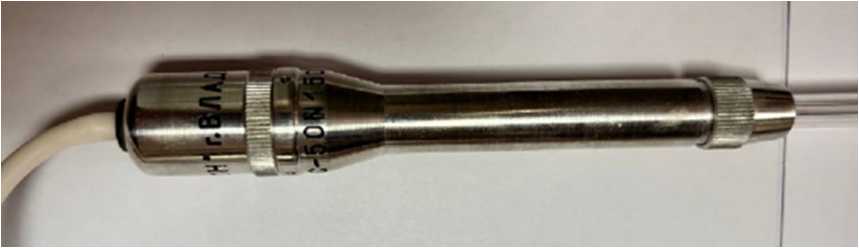

Рисунок 2 - Место нанесения заводского номера
аблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| 2-й разряд | 3-й разряд | |
| Диапазон измерений температуры, °С | от -196 до +419,527 | |
| Номинальное сопротивление термометров при температуре 0 °С, Ом | 100,00±0,05 | |
| Отношение WGa сопротивления термометра при температуре плавления галлия к его сопротивлению в тройной точке воды, не менее | 1,11795 | |
| Нестабильность термометров в температурном эквиваленте в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более | 0,002 | 0,004 |
| Доверительная погрешность термометров при доверительной вероятности 0,95, °С, не более1) при температуре | ||
| -196 °С(77 K) | ±0,02 | ±0,05 |
| +0,01 °С | ±0,01 | ±0,02 |
| +231, 928 °С | ±0,02 | ±0,04 |
| +419, 527 °С | ±0,02 | ±0,07 |
| Наименование характеристики | Значение | |
| 2-й разряд | 3-й разряд | |
| Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре (20±5) °С и относительной влажности (60±15)%, МОм, не менее | 100 | |
| Диаметр защитной трубки, мм, не более | 6 | |
| Диаметр головки термометра, мм, не более | 20 | |
| Длина монтажной части, мм, не более | 670 | |
| Масса, г, не более | 120 | |
| Условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +30 до 80 от 84 до 106,7 | |
1) Интерполяция значений погрешности в диапазоне температуры - линейная.
аблица 2 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до метрологического отказа, ч или циклов охлаждения -нагрев, не менее | 1000 или 50 |
| Срок службы, лет, не менее | 5 |
| Г арантийный срок, лет | 1 |
наносится типографским способом на титульный лист эксплуатационной документации.
Таблица 3 - Комплектность термометров _____________________________________
| Наименование | Обозначение | Количество |
| Термометр сопротивления эталонный | ПТС-100 | 1 шт. |
| Паспорт | ДДЖ 2.821.164 ПС | 1 экз. |
| Футляр | 1 шт. |
приведены в документе ДДЖ 2.821.164 ПС «Термометр сопротивления эталонный ПТС-100. Паспорт», раздел «Приложение».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 (ч. 1, 2);
Технические условия ТУ 4211-017-02566817-2024 «Термометры сопротивления эталонные ПТС-100».
