| Номер в госреестре | 95232-25 |
| Наименование СИ | Модули аналогового ввода |
| Обозначение типа СИ | МР-0101 |
| Изготовитель | Акционерное общество "Опытно-конструкторское бюро "Аэрокосмические системы" (АО "ОКБ "Аэрокосмические системы"), Московская обл., г. Дубна |
| Год регистрации | 2025 |
| Срок свидетельства | 16.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули аналогового ввода МР-0101 (далее - модули) предназначены для преобразования входных аналоговых сигналов напряжения постоянного тока в цифровой формат и передачи результатов измерений для дальнейшей их обработки и хранения.
Принцип действия модулей основан на преобразовании напряжения постоянного тока аналого-цифровыми преобразователями в цифровой код с последующей обработкой и передачей в персональный компьютер. Значения измеряемого напряжения отображаются в окне управляющего программного обеспечения (далее - ПО).
Модули имеет 8 независимых дифференциальных аналоговых входов для измерения значения напряжения постоянного тока. Для согласования уровней входных напряжений на входах модулей предусмотрены аттенюаторы и фильтры второго порядка. Для передачи данных между модулями и персональным компьютером с установленным управляющим ПО используется шина данных PCI - express (PXIe). Предусмотрен синхронный запуск входных аналоговых сигналов, обеспечивающийся наличием триггерных цепей и цепей синхронизации. Электропитание модулей осуществляется через шину от крейта стандарта PXIe, в который установлен модуль.
Конструктивно модули состоят из платы, с прикрепленными к ним лицевой и защитной панелями. Защитная панель выполняет также функцию радиатора. Пломбирование модулей не предусмотрено, так как в их конструкции отсутствуют элементы регулировки и подстройки, доступные пользователю.
Модули устанавливаются в крейт стандарта PXIe. Управление модулями осуществляется от персонального компьютера, подключаемого к крейту.
Общий вид модулей представлен на рисунке 1. Обозначение модуля наносится на переднюю панель в цифробуквенном формате методом гравирования. Уникальный заводской номер в цифровом формате из шести знаков наносится на плату модуля (рисунки 3 и 4).
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на защитную панель модуля. Места для нанесения знака утверждения типа и знака поверки имеются на защитной панели и указаны на рисунке 2.

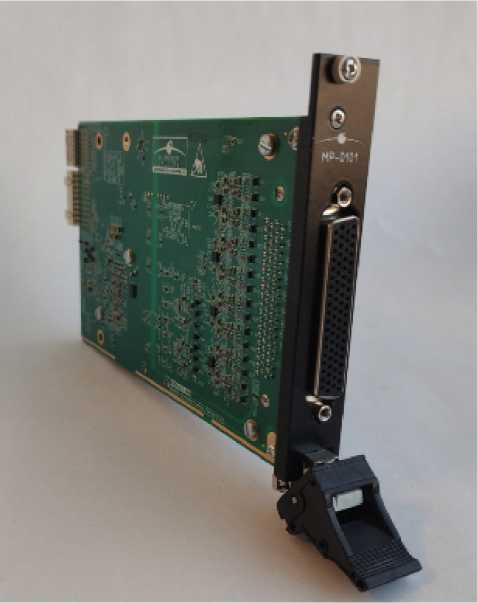

Рисунок 1 - Общий вид модулей МР-0101

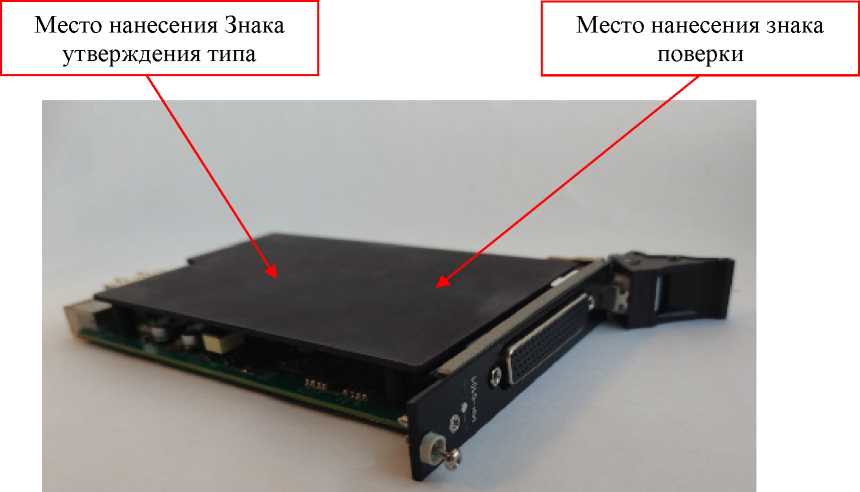

Рисунок 2 - Защитная панель модулей МР-0101
Место нанесения заводского номера

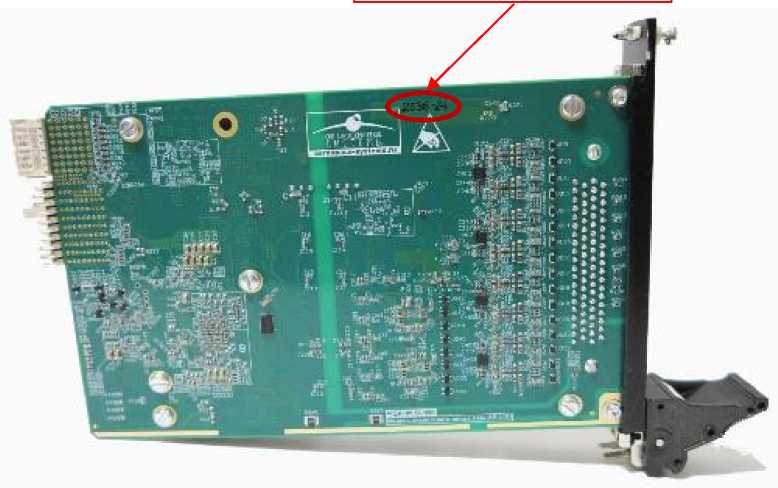

Рисунок 3 - Модуль МР-0101 с местом нанесения заводского номера
Заводской номер

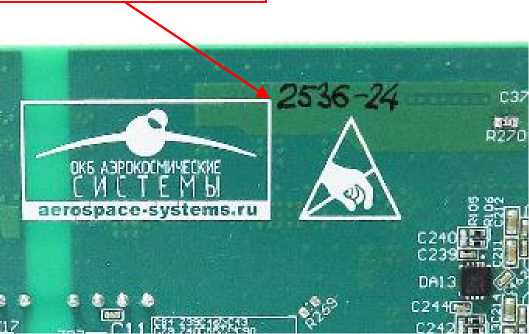

Рисунок 4 - Фрагмент модуля МР-0101
Программное обеспечение, установленное на персональный компьютер с операционной системой Linux, служит для управления режимами работы модулей, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Настройка модуля PXIe МАВ |
| Номер версии (идентификационный номер) | не ниже 1.0 |
Метрологические и основные технические характеристики модулей представлены в таблицах 2 и 3.
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения напряжения постоянного тока, В | от -10 до +10 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В не более | ±(0,0006^Цизм.|+0,0018) |
| Здесь: иизм. - значение напряжения постоянного тока, измеренное модулем, В | |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 10,8 до 13,2 |
| Максимальная потребляемая мощность, Вт, не более | 12 |
| Габаритные размеры, глубинахширинахвысота, мм, не более | 212x21x131 |
| Масса, кг, не более | 0,40 |
| Рабочие условия применения температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от +5 до +45 от 30 до 80 от 84 до 106 |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Назначенный срок службы модуля, лет | 5 |
| Назначенный ресурс модуля, ч | 20000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель блока базового в виде самоклеющейся этикетки.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Модуль аналогового ввода МР-0101 | АСДБ.00.63.4000 | 1 |
| Руководство по эксплуатации | АСДБ.00.63.4000РЭ | 1 |
| Компакт-диск с ПО | Настройка модуля PXIe МАВ | 1 |
| Дополнительные принадлежности | - | по заказу |
приведены в гл. 2 «Использование по назначению» Руководства по эксплуатации, АСДБ.00.63.4000РЭ.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Модули аналогового ввода МР-0101». Технические условия, АСДБ.411618.002ТУ.
