| Номер в госреестре | 95231-25 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LR(B) |
| Изготовитель | Shanghai Wusong Electric Industrial Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 16.04.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LR(B) (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы выполнены в четырех модификациях: LR(B)-35, LR(B)-110, LR(B)-150, LR(B)-220, отличающихся номинальным напряжением.
Обмотки равномерно намотаны на ленточные тороидальные магнитопроводы и покрыты эпоксидным компаундом. Чeрез отверстие магнитопровода при монтаже шина или кабель проходят через центр в сердечнике, образуя первичную обмотку. Клеммы вторичной обмотки имеют гибкие выводы и запаяны в корпус. Благодаря такому решению трансформаторы тока не требуют пломбировки. Трансформаторы имеют до 4 вторичных обмоток для защиты и/или измерений и учёта в любых сочетаниях.
Трансформаторы имеют ряд типов исполнений, отличающихся номинальным первичным и вторичным токами классом точности вторичных обмоток и мощностью нагрузки
Заводской номер в виде цифрового обозначения состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки

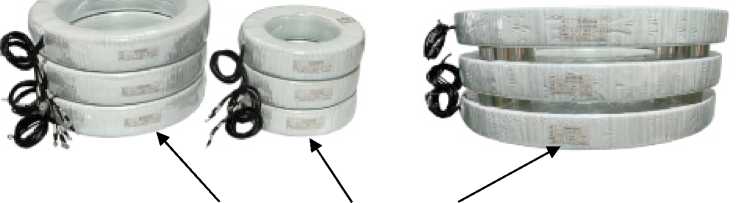

Общий вид трансформаторов, место нанесения заводского номера представлены на рисунке 1, пломбирование трансформаторов не предусмотрено.
Модификации LR(B)-35, LR(B)-110, LR(B)-150
Модификация LR(B)-220
Место нанесения заводского номера
Рисунок 1-Общий вид трансформаторов, места нанесения заводского номера
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| 1 | 2 | |||
| Модификация | LR(B)-35 | LR(B)-110 | LR(B)-150 | LR(B)-220 |
| Номинальное напряжение, кВ | 35 | 110 | 150 | 220 |
| Наибольшее рабочее напряжение, кВ | 40.5 | 126 | 170 | 252 |
| Номинальный первичный ток 11ном, А | от 100 до 6000 | |||
| Номинальный вторичный ток 12ном, А | 1; 2; 5 | |||
| Номинальная частота, Г ц | 50; 60 | |||
| Классы точности вторичных обмоток по ГОСТ 7746-2015 - для измерений и учета - для защиты | 0.2; 0.2S; 0.5; 0.5S; 1; 3; 5; 10 5P;10P | |||
| Номинальная вторичная нагрузка, cos ф = 0.8 - для измерений: - для защиты | 2.5; 5; 7.5; 10; 15; 20; 25; 30; 40; 45; 50 5; 7.5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 | |||
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета Кном | 5; 10 | |||
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 5 до 40 | |||
аблицы 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высота х диаметр), мм, не более | 1000 х 1000 |
| Масса, кг, не более | 400 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -60 до +45 90 от 86 до 107 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 180000 |
| Средний срок службы, лет | 15 |
наносится на паспорт типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор тока | LR(B) | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 1 руководства по эксплуатации «Описание и работа».
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Трансформаторы тока LR(B). Стандарт предприятия.
