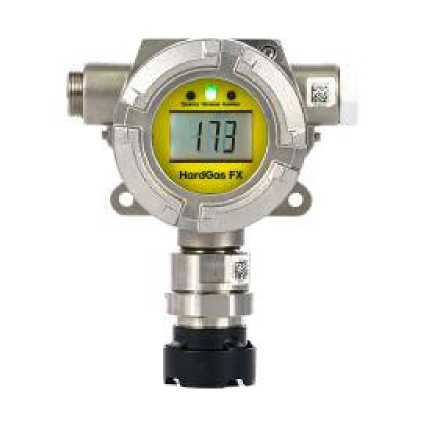

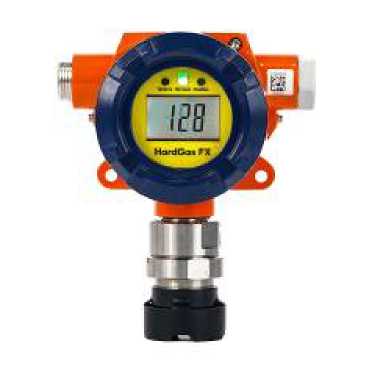

Газоанализаторы стационарные HardGas, 95230-25

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО, не ниже

V1.0

Определяемый компонент

Диапазон измерений объёмной доли, % (% НКПР)1) определяемого компонента

Пределы допускаемой основной2) абсолютной погрешности

Предел времени установления показаний, T0,9, с

Метан CH4

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

25

Сумма углеводородов С1-С10 (по метану)

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

25

Сумма углеводородов С1-С10(по пропану)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

25

Этилен C2H4

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

25

Пропан C3H8

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

25

н-бутан C4H10

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

25

н-пентан C5H12

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

25

н-гексан C6H14

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

25

н-гептан С7Н16

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,0425 % (±5 % НКПР)

25

Определяемый компонент

Диапазон измерений объёмной доли, % (% НКПР)1) определяемого компонента

Пределы допускаемой основной2) абсолютной погрешности

Предел времени установления показаний, T0,9, с

н-октан С8Н18

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

25

1-бутен С4Н8

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

25

2-метилпропан (изобутан) i-C4Hio

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

25

Метилацетат С3Н5О2

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

25

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

25

1-бутанол C4H9OH

от 0 до 0,7 % (от 0 до 50% НКПР)

±0,07 % (±5 % НКПР)

25

Циклопентан С5Н10

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

25

Циклогексан С6Н12

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

25

Нонан C9H20

от 0 до 0,35 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

25

Декан C10H22

от 0 до 0,35 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

25

Этан C2H6

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

25

Пары нефтепродуктов (по пропану)

от 0 до 50 % НКПР

±5 % НКПР

25

Метанол СН3ОН

от 0 до 2,75 % (от 0 до 50 % НКПР)

±0,28 % (±5 % НКПР)

25

Бензол С6Н6

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

25

Пропилен(пропен) C3H6

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

25

2-пропанон (ацетон) C3H6O

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

25

Водород Н2

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 % (±5 % НКПР)

25

2-метилпропен (изобутилен) i-C4H8

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

25

2-метил- 1,3-бутадиен (изопрен) C5H

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

25

Ацетилен С2Н2

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

25

Определяемый компонент

Диапазон измерений объёмной доли, % (% НКПР)1) определяемого компонента

Пределы допускаемой основной2) абсолютной погрешности

Предел времени установления показаний, T0,9, с

1,3-бутадиен (дивинил) С4Н6

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

25

Метилбензол (толуол) С7Н8

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

25

Этилбензол С8Н10

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,024 % (±3 % НКПР)

25

Этилацетат С4Н8О2

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 % (±5 % НКПР)

25

Этиленоксид C2H4O

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

25

Бутилацетат С6Н12О2

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

25

Циклопропан СзН6

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

25

Диметиловый эфир

С2И.О

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

25

Диэтиловый эфир С4Н10О

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

25

Этанол С2Н5ОН

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,155 % (±5 % НКПР)

25

Бензин3)

от 0 до 50 % НКПР

±5 % НКПР

25

Дизельное топливо4)

от 0 до 50 % НКПР

±5 % НКПР

25

Бензин авиационный5)

от 0 до 50 % НКПР

±5 % НКПР

25

Уайт-спирит6)

от 0 до 50 % НКПР

±5 % НКПР

25

Этилмеркаптан (C2H5SH)

от 0 до 1,4 %

(от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

25

Стирол (C8H8)

от 0 до 0,55 % (от 0 до 50 % НКПР)

± 0,055 % (±5 % НКПР)

25

Фенол (C6H6O)

от 0 до 0,65 % (от 0 до 50 % НКПР)

± 0,065 % (±5 % НКПР)

25

Примечания:

1) Диапазон показаний от 0 до 100 % НКПР. Значения НКПР согласно ГОСТ 31610.20-1-2020.

2) Основная погрешность нормирована при условиях:

- температура окружающей среды: (20 ± 5) °С;

- атмосферное давление: (101,3 ± 4) кПа;

- относительная влажность окружающей среды: от 30 % до 80 %.

3) Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002.

4) Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ Р 52368-2005.

5) Бензин авиационный по ГОСТ 1012-2013.

6) Уайт-спирит по ГОСТ Р 52368-2005.

Определяемый компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной1) погрешности, %

Предел времени установления показаний, To,9, с

приведенной2)

относительной

Кислород (O2)

от 0 до 30 %

от 0 до 30 %

±5

-

20

от 0 до 25 %

от 0 до 25 %

±5

-

20

Сероводород (H2S)

от 0 до 100 млн-1 (от 0 до 142 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 14,2 мг/м3 включ.)

±10

-

20

св. 10 до 100 млн-1 (св. 14,2 до 142 мг/м3)

-

±10

Сероводород (H2S)

от 0 до 500 млн-1 (от 0 до 708 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 71 мг/м3 включ.)

±10

-

20

св. 50 до 500 млн-1 (св. 71 до 708 мг/м3)

-

±10

Сероводород (H2S)

от 0 до 1000 млн-1 (от 0 до 1420 мг/м3)

от 0 до

100 млн-1 включ. (от 0 до 142 мг/м3 включ.)

±15

-

20

св. 100 до 1000

_ -1 млн

(св. 142 до 1420 мг/м3)

-

±15

Оксид углерода (CO)

от 0 до 500 млн-1 (от 0 до 582 мг/м3)

от 0 до 15 млн-1 включ. (от 0 до 18 мг/м3 включ.)

±20

-

20

св. 15 до 500 млн-1 (св. 18 до 582 мг/м3)

-

±20

Оксид углерода (CO)

от 0 до 1000 млн-1 (от 0 до 1164 мг/м3)

от 0 до 30 млн-1 включ. (от 0 до 35 мг/м3 включ.)

±20

-

20

св. 30 до 1000 млн-1 (св. 35 до 1164 мг/м3)

-

±20

от 0 до 2000 млн-1 (от 0 до 2329 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 58 мг/м3 включ.)

±15

-

20

св. 50 до 1000 млн-1 включ. (св. 58 до 1164 мг/м3 включ.)

-

±15

св. 1000 до 2000 млн-1 (св. 1164 до 2329 мг/м3)

-

±20

Определяемый компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной1) погрешности, %

Предел времени установления показаний, To,9, с

приведенной2)

относительной

Аммиак (NH3)

от 0 до 100 млн-1 (от 0 до 71 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 7 мг/м3 включ.)

±20

-

60

св. 10 до 100 млн-1 (св. 7 до 71 мг/м3)

-

±20

от 0 до 1000 млн-1 (от 0 до 708 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 71 мг/м3 включ.)

±20

-

60

св. 100 до 1000

_ -1 млн

(св. 71 до 708 мг/м3)

-

±20

Диоксид серы

(SO2)

от 0 до 20 млн-1 (от 0 до 53 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 13 мг/м3 включ.)

±20

-

60

св. 5 до 20 млн-1 (св. 13 до 53 мг/м3)

-

±20

Диоксид серы

(SO2)

от 0 до 50 млн-1 (от 0 до 133 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 27 мг/м3 включ.)

±20

-

60

св. 10 до 50 млн-1 (св. 27 до 133 мг/м3)

-

±20

от 0 до 100 млн-1 (от 0 до 266 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 26,6 мг/м3 включ.)

±20

-

60

св. 10 до 100 млн-1 (св. 26,6 до 266 мг/м3)

-

±20

Водород (Н2)

от 0 до 1000 млн-1 (от 0 до 84 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 8 мг/м3 включ.)

±15

-

60

св. 100 до 1000

_ -1 млн

(св. 8 до 84 мг/м3)

-

±15

от 0 до 2000 млн-1 (от 0 до 168 мг/м3)

от 0 до 200 млн-1 включ. (от 0 до 16,8 мг/м3 включ.)

±15

-

60

св. 200 до 2000 млн-1 (св. 16,8 до 168 мг/м3)

-

±15

Определяемый компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной1) погрешности, %

Предел времени установления показаний, To,9, с

приведен-ной2)

относительной

Оксид азота (NO)

от 0 до 250 млн-1 (от 0 до 312 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 62 мг/м3 включ.)

±20

-

60

св. 50 до 250 млн-1 (св. 62 до 312 мг/м3)

-

±20

Диоксид азота

(NQ2)

от 0 до 20 млн-1 (от 0 до 38 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 9,6 мг/м3 включ.)

±20

-

60

св. 5 до 20 млн-1 (св. 9,6 до 38 мг/м3)

-

±20

Диоксид азота

(NQ2)

от 0 до 150 млн-1 (от 0 до 287 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 38 мг/м3 включ.)

±20

-

60

св. 20 до 150 млн-1 (св. 38 до 287 мг/м3)

-

±20

Хлористый водород (HCl)

от 0 до 20 млн-1 (от 0 до 30 мг/м3)

от 0 до 3 млн-1 включ. (от 0 до 5 мг/м3 включ.)

±20

-

70

св. 3 до 20 млн-1 (св. 5 до 30 мг/м3)

-

±25

Цианистый водород (HCN)

от 0 до 20 млн-1 (от 0 до 23 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 6 мг/м3 включ.)

±20

-

60

св. 5 до 20 млн-1 (св. 6 до 23 мг/м3)

-

±20

Фтористый водород (HF)

от 0 до 10 млн-1 (от 0 до 8 мг/м3)

от 0 до 10 млн-1 (от 0 до 8 мг/м3)

±20

-

90

от 0 до 20 млн-1 (от 0 до 17 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 8 мг/м3 включ.)

±20

-

90

св. 10 до 20 млн-1 (св. 8 до 17 мг/м3)

-

±20

Метанол (СНзОН)

от 0 до 100 млн-1 (от 0 до 133 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 27 мг/м3 включ.)

±20

-

120

св. 20 до 100 млн-1 (св. 27 до 133 мг/м3)

-

±20

Фосфин (РНз)

от 0 до 10 млн-1 (от 0 до 14 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 7 мг/м3 включ.)

±25

-

120

св. 5 до 10 млн-1 (св. 7 до 14 мг/м3)

-

±25

Определяемый компонент

Диапазон показаний объёмной доли или массовой концентрации определяемого компонента

Диапазон измерений объёмной доли или массовой концентрации определяемого компонента

Пределы допускаемой основной1) погрешности, %

Предел времени установления показаний, To,9, с

приведенной2)

относительной

Фосфин (РНз)

от 0 до 20 млн-1 (от 0 до 28 мг/м3)

от 0 до 4 млн-1 включ. (от 0 до 5,6 мг/м3 включ.)

±25

-

120

св. 4 до 20 млн-1 (св. 5,6 до 28 мг/м3)

-

±25

Фосген

(COCI2)

от 0 до 20 млн-1 (от 0 до 82 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 8,2 мг/м3 включ.)

±30

-

120

св. 2 до 20 млн-1 (св. 8,2 до 82 мг/м3)

-

±30

Хлор (CI2)

от 0 до 20 млн-1 (от 0 до 60 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 6 мг/м3 включ.)

±20

-

120

св. 2 до 20 млн-1 (св. 6 до 60 мг/м3)

-

±20

от 0 до 100 млн-1 (от 0 до 298 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 30 мг/м3 включ.)

±20

-

120

св. 10 до 100 млн-1 (св. 30 до 298 мг/м3)

-

±20

Винилхлорид (C2H3CI)

от 0 до 30 млн-1 (от 0 до 78 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 26 мг/м3 включ.)

±30

-

120

св. 10 до 30 млн-1 (св. 26 до 78 мг/м3)

-

±30

Формальдегид (CH2O)

от 0 до 10 млн-1 (от 0 до 13 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 3 мг/м3 включ.)

±30

-

120

св. 2 до 10 млн-1 (св. 3 до 13 мг/м3)

-

±30

Определяемый компонент

Диапазон измерений довзрывоопас-ной концентрации определяемого компонента, %

НКПР1)

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной1) погрешности

Предел времени установления показаний, T0,9, с

абсолютной, % НКПР2), объемная доля, %

относительной, %

Сумма углеводородов С1-С10 (по метану)

от 0 до 50 включ.

-

±5 % НКПР

-

25

св. 50 до 100

-

-

±10 %

-

от 0 до 2,2 включ.

±0,22 %

-

25

-

св. 2,2 до 4,4

-

±10 %

Метан (CH4)

-

от 0 до 100

±5 %

-

25

Метан (CH4)

от 0 до 50 включ.

-

±3 % НКПР

-

25

св. 50 до 100

-

-

±5 %

-

от 0 до 2,2 включ.

±0,22 %

-

-

св. 2,2 до 4,4

-

±5 %

Этан (C2H6)

от 0 до 50 включ.

-

±5 % НКПР

-

25

св. 50 до 100

-

-

±5 %

Этан (C2H6)

-

от 0 до 1,2 включ.

±0,12 %

-

-

св. 1,2 до 2,4

-

±5 %

Пропан (С3Н8)

от 0 до 50 включ.

-

±3 % НКПР

-

25

св. 50 до 100

-

-

±5 %

-

от 0 до 0,85 включ.

±0,085 %

-

-

св. 0,85 до 1,7

-

±5 %

н-Бутан (С4Н10)

от 0 до 50 включ.

-

±3 % НКПР

-

25

св. 50 до 100

-

-

±5 %

-

от 0 до 0,70 включ.

±0,04 %

-

-

св. 0,70 до 1,4

-

±5 %

Изобутан (i-C4H10)

от 0 до 100

-

±5 % НКПР

-

25

-

от 0 до 1,3

±0,13 %

-

н-Пентан (С5Н12)

от 0 до 50 включ.

-

±3 % НКПР

-

25

св. 50 до 100

-

-

±5 %

-

от 0 до 0,7 включ.

±0,04 %

-

-

св. 0,7 до 1,4

-

±5 %

н-Г ексан (С6Н14)

от 0 до 100

-

±5 % НКПР

-

25

-

от 0 до 1,0

±0,05 %

-

н-Г ептан (С7Н16)

от 0 до 100

-

±5 % НКПР

-

25

-

от 0 до 1,1

±0,05 %

-

н-Октан (С8Н18)

от 0 до 50

-

±5 % НКПР

-

25

-

от 0 до 0,8

±0,04 %

-

Этилен (С2Н4)

от 0 до 100

-

±5 % НКПР

-

25

-

от 0 до 2,3

±0,12 %

-

Определяемый компонент

Диапазон измерений довзрывоопас-ной концентрации определяемого компонента, %

НКПР1)

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной1) погрешности

Предел времени установления показаний, T0,9, с

абсолютной, % НКПР2), объемная доля, %

относительной, %

Метанол (СНзОН)

от 0 до 50

-

±5 % НКПР

-

25

-

от 0 до 2,75

±0,28 %

-

Ацетон (СНзСОСНз)

от 0 до 50

-

±5 % НКПР

-

25

-

от 0 до 1,25

±0,125 %

-

Пропилен (СзНб)

от 0 до 50 включ.

-

±5 % НКПР

-

25

св. 50 до 100

-

-

±10 %

-

от 0 до 1,0 включ.

±0,1 %

-

-

св. 1,0 до 2,0

-

±10 %

Сумма углеводородов Ci-Cio (по пропану)

от 0 до 50 включ.

-

±5 % НКПР

-

20

св. 50 до 100

-

-

±5 %

-

от 0 до 0,85 включ.

±0,085 %

-

20

-

св. 0,85 до 1,7

-

±5 %

Диоксид углерода (СО2)

-

от 0 до 0,5 включ.

±0,125 %

-

60

св. 0,5 до 5,0

-

±20 %

60

-

от 0 до 0,5 включ.

±0,125 %

-

60

св. 0,5 до 10

-

±20 %

60

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м3

Диапазон измерений массовой концентрации определяемого компонента, мг/м3

Пределы допускаемой основной1) погрешности, %

Предел времени установления показаний, T0,9, с

приведенной2)

относительной

Сумма углеводородов С3-С10 (по изобутилену)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м3

Диапазон измерений массовой концентрации определяемого компонента, мг/м3

Пределы допускаемой основной1) погрешности, %

Предел времени установления показаний, T0,9, с

приведенной2)

относительной

Сумма углеводородов С3-С10 (по гексану)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Изобутилен (i-€4H8)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Гексан (C6H14)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Углеводороды нефти (СхНу) (по изобутилену)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Пары бензина3)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Пары керосина4)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Пары дизельного топлива5)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Метанол (СНзОН)

от 0 до 4000

от 0 до 300 включ.

±15

-

25

св. 300 до 4000

-

±15

Ацетон (C3H6O)

от 0 до 1500

от 0 до 375 включ.

±20

-

25

св. 375 до 1500

-

±20

Бензол (C6H6)

от 0 до 650

от 0 до 165 включ.

±20

-

25

св. 165 до 650

-

±20

от 0 до 100

от 0 до 25 включ.

±20

-

25

св. 25 до 100

-

±20

Бутан (C4H10)

от 0 до 1800

от 0 до 450 включ.

±20

-

25

св. 450 до 1800

-

±20

Гептан (C7H16)

от 0 до 900

от 0 до 225 включ.

±20

-

25

св. 225 до 900

-

±20

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м3

Диапазон измерений массовой концентрации определяемого компонента, мг/м3

Пределы допускаемой основной1) погрешности, %

Предел времени установления показаний, T0,9, с

приведенной2)

относительной

Изобутан (i-C4Hio)

от 0 до 900

от 0 до 225 включ.

±20

-

25

св. 225 до 900

-

±20

Ксилол (C6H4(CH3)2)

от 0 до 880

от 0 до 220 включ.

±20

-

25

св. 220 до 880

-

±20

Метилмеркап-тан (CH3SH)

от 0 до 400

от 0 до 100 включ.

±20

-

25

св. 100 до 400

-

±20

Пентан (C5H12)

от 0 до 1000

от 0 до 250 включ.

±20

-

25

св. 250 до 1000

-

±20

Пропилен (C3H6)

от 0 до 900

от 0 до 225 включ.

±20

-

25

св. 225 до 900

-

±20

Стирол (C8H8)

от 0 до 200

от 0 до 50 включ.

±20

-

25

св. 50 до 200

-

±20

Толуол (C6H5CH3)

от 0 до 380

от 0 до 95 включ.

±20

-

25

св. 95 до 380

-

±20

Фенол (C6H6O)

от 0 до 580

от 0 до 145 включ.

±20

-

25

св. 145 до 580

-

±20

от 0 до 20

от 0 до 5 включ.

±20

-

25

св. 5 до 20

-

±20

Циклогексан (C6H12)

от 0 до 680

от 0 до 170 включ.

±20

-

25

св. 170 до 680

-

±20

Этанол (C2H5OH)

от 0 до 2000

от 0 до 500 включ.

±20

-

25

св. 500 до 2000

-

±20

Этилен (C2H4)

от 0 до 230

от 0 до 58 включ.

±20

-

25

св. 58 до 230

-

±20

Этиленоксид (C2H4O)

от 0 до 50

от 0 до 13 включ.

±20

-

25

св. 13 до 50

-

±20

Уксусная кислота (C2H4O2)

от 0 до 500

от 0 до 125 включ.

±20

-

25

св. 125 до 500

-

±20

от 0 до 50

от 0 до 12 включ.

±20

-

25

св. 12 до 50

-

±20

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м3

Диапазон измерений массовой концентрации определяемого компонента, мг/м3

Пределы допускаемой основной1) погрешности, %

Предел времени установления показаний, T0,9, с

приведенной2)

относительной

Нафталин (C10H8)

от 0 до 40

от 0 до 10 включ.

±20

-

25

св. 10 до 40

-

±20

Трихлорэтилен (С2НС1з)

от 0 до 60

от 0 до 15 включ.

±20

-

25

св. 15 до 60

-

±20

Октан (C8H18)

от 0 до 1900

от 0 до 475 включ.

±20

-

25

св. 475 до 1900

-

±20

Этилацетат (C4H8O2)

от 0 до 800

от 0 до 200 включ.

±20

-

25

св. 200 до 800

-

±20

Бутанол (C4H10OH)

от 0 до 60

от 0 до 20 включ.

±20

-

25

св. 20 до 60

-

±20

Этилбензол (C8H10)

от 0 до 500

от 0 до 125 включ.

±20

-

25

св. 125 до 500

-

±20

от 0 до 4400

от 0 до 1100 включ.

±20

-

25

св. 1100 до 4400

-

±20

Винилхлорид (С2НзС1)

от 0 до 80

от 0 до 20 включ.

±20

-

25

св. 20 до 80

-

±20

от 0 до 800

от 0 до 200 включ.

±20

-

25

св. 200 до 800

-

±20

Пропилацетат (C5H10O2)

от 0 до 200

от 0 до 50 включ.

±20

-

25

св. 50 до 200

-

±20

от 0 до 2000

от 0 до 500 включ.

±20

-

25

св. 500 до 2000

-

±20

Эпихлоргидрин (СзН5С1О)

от 0 до 20

от 0 до 5 включ.

±20

-

25

св. 5 до 20

-

±20

Хлористый бензил (бен-зилхлорид) (C7H7Cl)

от 0 до 20

от 0 до 5 включ.

±20

-

25

св. 5 до 20

-

±20

Фурфуриловый спирт (C5H6O2)

от 0 до 200

от 0 до 50 включ.

±20

-

25

св. 50 до 200

-

±20

Этилмеркаптан (C2H6S)

от 0 до 50

от 0 до 12 включ.

±20

-

25

св. 12 до 50

-

±20

2-аминэтанол (C2H7NO)

от 0 до 20

от 0 до 5 включ

±20

-

25

св. 5 до 20

-

±20

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м3

Диапазон измерений массовой концентрации определяемого компонента, мг/м3

Пределы допускаемой основ-ной1) погрешности, %

Предел времени установления показаний, T0,9, с

приведенной2)

относительной

Моноэтанолам ин (C2H7NO)

от 0 до 20

от 0 до 5 включ

±20

-

25

св. 5 до 20

-

±20

Примечания:

1) Основная погрешность нормирована при условиях:

- температура окружающей среды: (20 ± 5) °С;

- атмосферное давление: (101,3 ± 4) кПа;

- относительная влажность окружающей среды: от 30 % до 80 %.

2) Приведенная погрешность нормирована к верхнему пределу диапазона измерений.

3) Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002.

4) Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86.

5) Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ Р 52368-2005.

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -60 °С до +15 °С включ. и св. +25 °С до +70 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±1,0

Наименование характеристики

Значение

Степень защиты корпуса газоанализатора по ГОСТ 14254-2015

IP68

Напряжение питания, В

от 18 до 30

Условия эксплуатации:

- температура окружающей среды, оС

от -60 до + 70

- относительная влажность (без конденсации), %

(для газоанализаторов с термокаталитическим и оптическим инфракрасным сенсором) от -60 до + 55

(для газоанализаторов с электрохимическим и фотоионизационным сенсором) от 5 до 95

- атмосферное давление, кПа

от 70 до 130

Габаритные размеры (ДхШ*Г), мм, не более: - HardGas FX-01

154x130x95

- HardGas FX-02

154x130x95

- HardGas FX-03

154x130x95

Масса, кг, не более: - HardGas FX-01

1,2

- HardGas FX-02

1,2

- HardGas FX-03

3,5

Маркировка взрывозащиты

1 Ex db IIC T6 Gb X

Наименование характеристики

Значение

Средняя наработка до отказа, ч

40000

Средний срок службы 1), лет, не менее

15

1) - Без учета срока службы чувствительного элемента (сенсора).

Наименование

Обозначение

Количество

Газоанализатор стационарный

HardGas

1 шт.

Паспорт

ЕТЛС.413411.002 ПС

1 экз.

Руководство по эксплуатации

ЕТЛС. 413411.002 РЭ

1 экз.

Насадка для подачи газа

-

1 шт. на партию

Комплект U-образных креплений на трубу или стойку

-

1 шт.

Кабельный ввод 1)

-

1-2 шт

Пульт ДУ 1)

-

1 шт.

1) - Опционально
