| Номер в госреестре | 95229-25 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | ПАКЗ-1 |
| Изготовитель | Общество с ограниченной ответственностью "СОТИС" (ООО "СОТИС"), Ульяновская область, г. Димитровград |
| Год регистрации | 2025 |
| Срок свидетельства | 16.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности ПАКЗ-1 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания углеводородного газа (природного газа по ГОСТ 5542-2014 или метана) в атмосфере помещений потребителей газа.
Сигнализаторы представляют собой одноканальные стационарные приборы непрерывного действия с диффузионной подачей контролируемой среды.
Принцип действия сигнализаторов основан на преобразовании концентрации газа в напряжение. Получившееся напряжение сравнивается с пороговым значением и формируются свето-звуковые и управляющие сигналы.

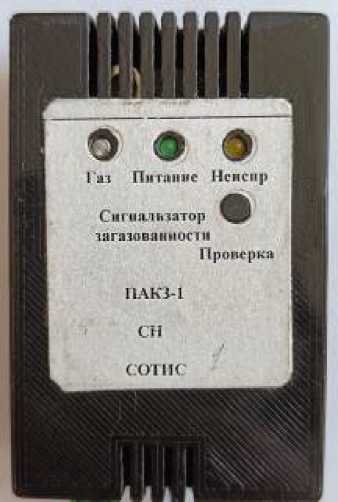

Конструктивно сигнализаторы выполнены в пластмассовом корпусе. На лицевой панели расположены кнопка «Проверка» и световые индикаторы «Газ», «Питание», «Неисправность». В нижней части корпуса расположен отсек с разъемом для присоединения внешнего индикаторного блока (ВИБ-1) и винтовым клеммником для присоединения кабеля запорного клапана. На задней стороне расположено отверстие для доступа к кнопке «Калибровка», закрытое наклейкой.
Сигнализатор имеет встроенный звуковой излучатель, сигнализирующий о превышении предельного значения концентрации газа, содержащегося в воздухе контролируемого помещения, или о возникшей неисправности сигнализатора.
Заводской номер наносится на маркировочную табличку фотохимическим способом в виде цифрового обозначения, состоящего из арабских цифр.

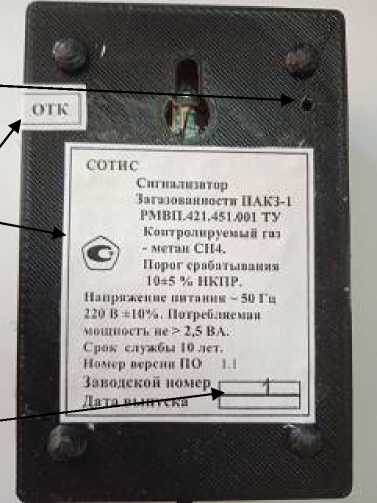

Общий вид сигнализаторов с указанием мест пломбирования от несанкционированных действий, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1.
Пломбирование сигнализаторов предусмотрено после выхода из производства и после поверки.
Способ ограничения доступа к местам настройки (регулировки) - нанесение знака поверки в виде наклейки (пломбы с изображением знака поверки) на задней панели сигнализаторов в месте, указанном на рисунке 1.
Место установки наклейки (пломбы с изображением знака поверки)
Место установки наклейки (пломбы изготовителя)
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид сигнализаторов загазованности ПАКЗ-1 с указанием мест пломбирования от несанкционированных действий, места нанесения знака утверждения типа, места нанесения заводского номера
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для выполнения алгоритмов непрерывного автоматического измерения содержания определяемых компонентов в воздухе и выдачи сигнализации о превышении установленного порогового значения. Встроенное ПО управляет выполнением следующих основных функций:
- обработкой информации, полученной от первичного измерительного преобразователя;
- диагностикой аппаратной части сигнализатора;
- сравнением измеренных значений содержания определяемого компонента с установленными пороговыми значениями и выдачей световых и звуковых сигналов о достижении этих уровней;
- проведением настройки пороговых значений сигнализатора;
- формированием цифрового выходного сигнала;
- формированием управляющего сигнала для электромагнитного клапана.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| ПАКЗ-1 | |
| Идентификационное наименование ПО | prg sign me 4.hex |
| Номер версии (идентификационный номер) ПО | 1.1 |
| Цифровой идентификатор ПО | - |
| Алгоритм расчета цифрового идентификатора ПО | - |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Сигнализаторы имеют защиту встроенного ПО от преднамеренных или
непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Порог срабатывания сигнализации, % НКПР* | 10 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации, % НКПР* | ±5 |
| * НКПР - нижний концентрационный предел распространения пламени, значение НКПР указано в соответствии с ГОСТ 31610.20-1-2020 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время срабатывания сигнализации, с, не более | 15 |
| Напряжение питания переменного тока частотой (50±1) Гц, В | от 198 до 242 |
| Потребляемая мощность, Вт, не более | 2,5 |
| Сигнал управления клапаном: амплитуда сигнала, В | +12,0±2,0 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более | от 0 до +40 от 84 до 106,7 80 |
| Габаритные размеры (длинахвысотахглубина), мм, не более - сигнализатора - клапана | 90x60x32 65x110x50 |
| Масса, кг, не более - сигнализатора - клапана кг, не более | 0,1 0,25 |
| Максимальная длина кабеля связи, м, не более | 50 |
| Длина кабеля клапана, м, не менее | 3 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ (с учётом замены датчиков концентрации газа, выработавших свой ресурс), ч | 30000 |
| Среднее время восстановления работоспособного состояния, ч, не более | 4 |
| Средний срок службы (с учётом замены датчиков концентрации газа, выработавших свой ресурс), лет | 10 |
наносится на маркировочную табличку и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности | ПАКЗ-1 | 1 шт. |
| Клапан* | КЗЭУГ-А-15М/КЗЭУГ-Б | 1 шт. |
| Внешний индикаторный блок ** | ВИБ-1 | 1 шт. |
| Кабель блока ** | ВИБ-1 | 1 шт. |
| Руководство по эксплуатации | РМВП.421451.001 РЭ | 1 экз. |
| * По требованию заказчика прибор может поставляться без клапана; * * По заказу, длина кабеля (до 50 м) указывается при заказе | ||
приведены в разделе 1.4 «Работа сигнализатора» и разделе 3 «Использование по назначению» руководства по эксплуатации РМВП.421451.001 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
РМВП.421.451.001 ТУ «Сигнализатор загазованности ПАКЗ-1. Технические условия».
