Номер в госреестре | 95223-25 |
Наименование СИ | Системы противоаварийной защиты |
Обозначение типа СИ | НТпро-TFS600 |
Изготовитель | Общество с ограниченной ответственностью "ИМПЕКС-1" (ООО "ИМПЕКС-1"), г. Москва |
Год регистрации | 2025 |
Срок свидетельства | 16.04.2030 |
МПИ (интервал между поверками) | 4 года |
Описание типа | скачать |
Методика поверки | скачать |
Системы противоаварийной защиты HTnpo-TFS600 (далее по тексту - комплексы) предназначены для измерений силы постоянного электрического тока.
Системы противоаварийной защиты НTпpo-TFS600 представляют собой измерительно-вычислительные и управляющие комплексы функциональной безопасности, предназначенные для использования в системах аварийного отключения (ESD), системах обнаружения пожара и газа (F&GS) и системах управления горелкой (BMS).
Принцип действия комплексов заключается в непрерывном измерении входных сигналов силы постоянного тока, преобразований аналоговых сигналов в цифровой код при помощи 16-бит разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов в модуль ЦПУ для регистрации и архивировании измеренных значений, с последующей передачей по каналам связи для отображения данных на операторских и инженерных станциях, а также формировании выходных информационных, управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
Измерительные каналы формируются на базе следующих компонентов:
- многоканальных терминальных плат, обеспечивающих подключение внешних линий связи к модулям входных сигналов;
- многоканальных модулей входных сигналов, осуществляющих прием и преобразование входных электрических сигналов;
- модулей ЦПУ, осуществляющих обработку измерительной информации, полученной от модулей входных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, и отображения результатов измерений на инженерных или операторских станциях на базе ПК.
В общем случае, в состав комплексов входят следующие основные компоненты:
- основное шасси KT600A установленное в 19-дюймовую стойку;
- функциональные модули, которые устанавливаются в основное шасси. Возможно размещение до 14 функциональных модулей в основном шасси.
- многоканальные терминальные платы, устанавливаемые на панели стойки и подключенные к соответствующим каналам функциональных модулей:
- KT641A - 32-канальная терминальная плата цифровых входов;
- KT642A - 32-канальная терминальная плата релейного блока;
- KT643A - 32-канальная терминальная плата аналоговых входов.
- коммутирующие кабели связи (шины I/O) KT673-1.5, предназначенные для коммутации основного шасси и шасси расширений с терминальными платами.
- функциональные модули:
- KT604A - модуль управления системным режимом;
- KT610A - модуль ЦПУ;
- KT620A - сетевой коммуникационный модуль;
- KT631A - 32-канальный модуль цифрового ввода;
- KT632A - 32-канальный модуль цифрового вывода;
- KT633A - 32-канальный модуль аналогового ввода;
- KT642A_TR - 8-канальный выходной релейный блок.
- модуль управления питанием KT603A, преобразующий напряжение питания переменного тока внешнего источника в 24 В постоянного тока, устанавливаемый в основное шасси.
Заводской номер комплексов в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр и разделенного тире, наносится на идентификационную табличку методом печати, наклеиваемую на левую боковую сторону основного шасси.
Место нанесения знака поверки не предусмотрено.
Пломбирование комплексов не предусмотрено. Защита от несанкционированного доступа предусмотрена виде переключателя на передней панели модуля управления системным режимом основного шасси, который блокирует конфигурирование комплексов и переключается специализированным ключом. Предусмотрено закрытие стойки на ключ.
Архитектура комплексов приведена на рисунке 1.
Общий вид комплексов и вид слева основного шасси комплексов с указанием места нанесения идентификационной таблички, знака утверждения типа и заводского номера приведен на рисунке 2.
Рисунок 1 - Архитектура комплексов HTnpo-TFS600
Место нанесения знака утверждения типа

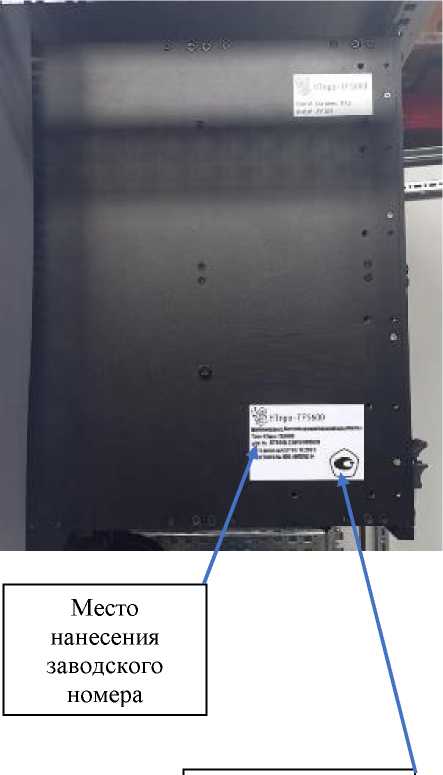

Рисунок 2 - Общий вид комплексов и вид слева основного шасси с указанием мест расположения идентификационной таблички, мест нанесения знака утверждения типа и заводского номера.
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО является ПО модулей, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО верхнего уровня «SafetyPro» позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений и не вносит изменения в измерительную и другую информацию. Предусмотрено разделение прав пользователей и защита паролем.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | SafetyPro |
Номер версии (идентификационный номер) ПО, не ниже | 2.2.9 |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Тип модуля | Наименование характеристики | Значение |
KT633A | Диапазон измерений силы постоянного электрического тока, мА | от 4 до 20 |
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 | |
Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,01 | |
Примечания: 1 Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2 Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений в пределах условий эксплуатации на каждые 1 C изменения температуры. Основная и дополнительная погрешности суммируются алгебраически. |
Таблица 3 - Технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 47 до 53 |
Потребляемая мощность, В А, не более | 480 |
Нормальные условия измерений: - температура окружающей среды, C | от +23 до +27 |
Условия эксплуатации: - температура окружающей среды, C - относительная влажность при +25 C, %, не более - атмосферное давление, кПа | от 0 до +60 80 от 84,0 до 106,7 |
Габаритные размеры (Ширина^Высота^Глубина), мм, не более: - основное шасси KT600A - модуль ЦПУ KT610A - модуль сетевой коммуникационный KT620A - модуль 32-канальный цифрового ввода KT631A - модуль 32-канальный цифрового вывода KT632A - модуль 32-канальный аналогового ввода KT633A | 482,4x524,2x394,5 20,1x399,0x356,4 20,1x204,0x356,6 20,1x399,0x356,6 20,1x399,0x356,6 20,1x399,0x356,6 |
Масса, кг, не более: - основное шасси KT600A - модуль ЦПУ KT610A - модуль сетевой коммуникационный KT620A - модуль 32-канальный цифрового ввода KT631A - модуль 32-канальный цифрового вывода KT632A - модуль 32-канальный аналогового ввода KT633A | 12,8 1,2 0,5 1,2 1,2 1,2 |
Таблица 4 - Показатели надежности
Наименование характеристики | Значение |
Средняя наработка на отказ, ч | 1000000 |
Срок службы, лет | 15 |
наносится на идентификационную табличку методом печати, наклеиваемую на левую боковую сторону основного шасси согласно схеме, указанной на рисунке 2 и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Система противоаварийной защиты | НТпро-TFS600 | 1 шт. |
Паспорт | НТПР.424359.001 ПС | 1 экз. |
Руководство по эксплуатации | НТПР.424359.001 РЭ | 1 экз. |
Примечание - Тип и количество функциональных модулей комплексов определяется в соответствии с заказом и указывается в паспорте. |
приведены в разделе 1 «Общее описание» руководства по эксплуатации НТПР.424359.001 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
НТПР.424359.001 ТУ «Системы противоаварийной защиты НТпро-TFS600.
Технические условия».
