| Номер в госреестре | 95222-25 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | ТИТАН КОНТРОЛ 1000 |
| Изготовитель | Общество с ограниченной ответственностью "ГК МФМК" (ООО "ГК МФМК"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 16.04.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические ТИТАН КОНТРОЛ 1000 (далее по тексту -комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, измерений сигналов от термометров сопротивлений (ТС) и воспроизведения сигналов силы постоянного электрического тока и постоянного электрического напряжения.
Принцип действия комплексов заключается в использовании аналого-цифрового и цифро-аналогового преобразования входных/выходных сигналов. Аналоговые сигналы от первичных преобразователей поступают на входы модулей ввода, где они преобразуются в цифровые сигналы и передаются на контроллеры для выработки управляющих воздействий. Обработанные управляющие цифровые сигналы контроллера поступают на входы модулей вывода для передачи на управляющие устройства, а также на автоматизированные рабочие места (АРМ) (не входят в состав комплексов), на которых отображаются и регистрируются значения измеряемых параметров технологических процессов и управляющих сигналов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя. Максимальное количество вычислительных модулей в комплексах - 1. Комплексы ограничены 1024-мя измерительными каналами аналоговых сигналов. Состав комплексов и идентификационные данные функциональных модулей (обозначение и серийный номер) указываются в паспорте на комплексы.
Для связи с компонентами, периферийными устройствами, датчиками комплексы имеют встроенную поддержку следующих сетевых протоколов и технологий: Ethernet, RS-485, USB, HDMI, MODBUS TCP, MODBUS RTU, SNMP, MQTT, FTP, HTTP, HTTPS, DHCP, NTP, OPC UA, BACNET IP.
Комплексы изготавливаются в единой модификации ТИТАН КОНТРОЛ 1000.
В общем случае комплексы включают в себя следующие компоненты:
- многоканальные модули ввода/вывода, выполняющие прием и преобразование входных/выходных аналоговых и дискретных сигналов;
- вычислительный модуль (программируемый контроллер), осуществляющий обработку измерительной информации, полученной от модулей ввода/вывода, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, отображения результатов измерений на оборудовании верхнего уровня (инженерных или рабочих операторских станциях на базе ПК);
- модуль источника питания постоянного тока 24 В (МИП);
- сетевое оборудование (модуль интерфейсный-сетевой и коммуникационный модуль).
Перечень вычислительных модулей и модулей ввода/вывода комплексов приведен в таблице 1.
Таблица 1 -Вычислительные модули и модули ввода/вывода комплексов
| Наименование модуля | Обозначение |
| Вычислительный модуль | N1CP104 |
| Модуль аналогового ввода сигналов термосопротивления PT100 или PT1000 | N1AIT02 |
| Модуль аналогового ввода сигналов напряжения | N1AI208 |
| Модуль аналогового ввода токовых сигналов | N1AI308 |
| Модуль аналогового вывода токовых сигналов | N1AO104 |
| Модуль аналогового вывода сигналов напряжения | N1AO204 |
Заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится типографским способом на маркировочную табличку, расположенную на левой боковой стороне корпуса вычислительного модуля.
Серийные номера вычислительных модулей и модулей ввода/вывода из состава комплексов наносятся методом лазерной гравировки на правую боковую сторону корпуса вычислительных модулей и модулей ввода/вывода.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено.

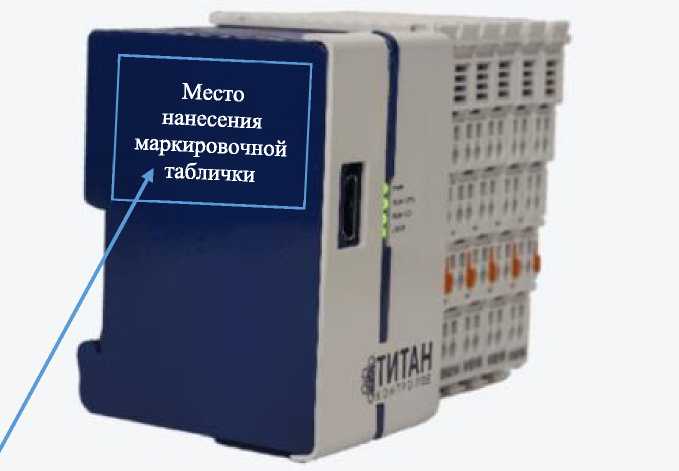

Общий вид комплексов с указанием мест нанесения маркировочной таблички, заводского номера и знака утверждения типа комплексов представлен на рисунке 1.
Общий вид вычислительных модулей и модулей ввода/вывода комплексов представлен на рисунке 2.
Место нанесения
заводского номера
Место нанесения знака утверждения типа

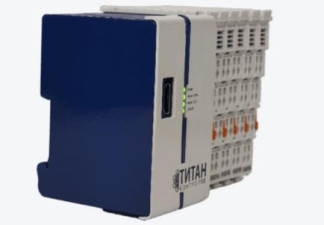

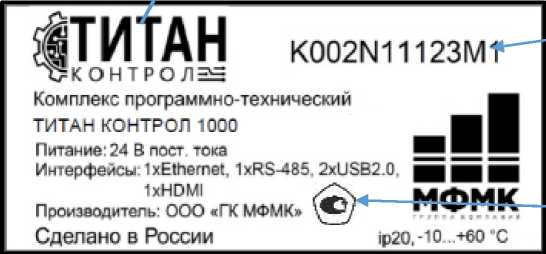

Рисунок 1 - Общий вид комплексов с указанием места нанесения маркировочной таблички, заводского номера и знака утверждения типа комплексов

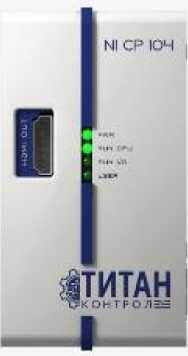

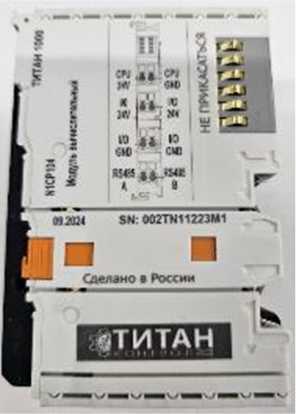

а) N1CP104

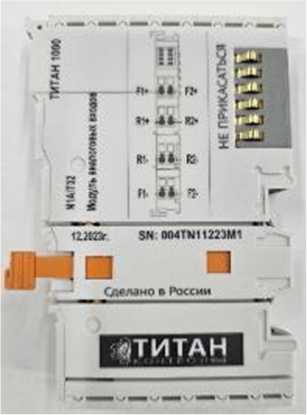

б) N1AIT02

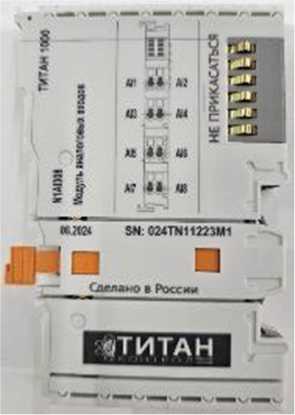

в) N1AI308

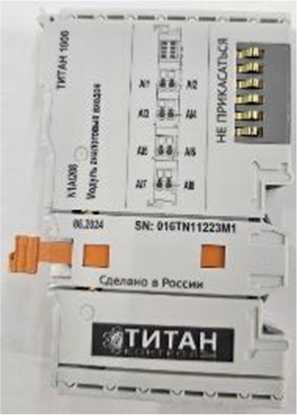

г) N1AI208

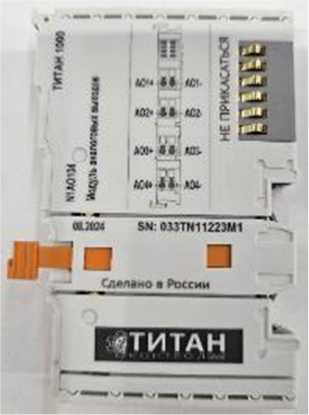

д) N1AO104
е) N1AO204
Рисунок 2 - Общий вид вычислительных модулей и модулей ввода/вывода комплексов
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО комплексов является метрологически значимым. К встроенному ПО комплексов относятся ПО вычислительных модулей и модулей ввода/вывода аналоговых сигналов, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается в процессе производственного цикла и не подлежит изменению на протяжении всего срока эксплуатации. Встроенное ПО выполняет функции преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем.
Внешнее ПО включает в себя набор инструментальных и исполнительных программных модулей. Все программные модули, входящие в состав внешнего ПО, не являются метрологически значимыми и не дают доступ к внутренним программным микрокодам модулей ввода/вывода. В качестве внешнего ПО комплексов может быть использован веб-интерфейс, отображающий состояние каналов и версию встроенного ПО.
Команды и данные, переданные через интерфейсы связи, не оказывают влияние на достоверность результатов измерений. Метрологические характеристики комплексов нормированы с учетом влияния всех компонентов ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | N1AIT02 | N1AI208 | N1AI308 | N1AO104 | N1AO204 | N1CP104 |
| Номер версии (идентификационный номер) ПО | 65536 | 65536 | 65537 | 65536 | 65536 | 65556 |
| Цифровой идентификатор ПО | - | |||||
| Примечание - Идентификационное наименование ПО соответствует обозначениям модулей ввода/вывода. | ||||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| N1AI308 | |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного электрического тока, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры, % | ±0,05 |
| Дискретность измерений силы постоянного электрического тока, мА | 0,001 |
Продолжение таблицы 3
| N1AI208 | |
| Диапазон измерений постоянного электрического напряжения, В | от 0 до 10 |
| Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерений постоянного электрического напряжения, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 C изменения температуры, % | ±0,05 |
| Дискретность измерений постоянного электрического напряжения, В | 0,001 |
| N1AIT02 | |
| Диапазон измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 и PT1000 (а=0,00385 C-1) по ГОСТ 6651-2009, C | от -200 до +650 |
| Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 (а=0,00385 °C-1) по ГОСТ 6651-2009 при четырёхпроводном подключении, % | ±1 |
| Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT1000 (а=0,00385 C-1) по ГОСТ 6651-2009 при четырёхпроводном подключении, % | ±1,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 и PT1000 (а=0,00385 C-1) по ГОСТ 6651-2009 при четырёхпроводном подключении, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 C изменения температуры % | ±0,05 |
| Дискретность измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 и PT1000 (а=0,00385 C-1) по ГОСТ 6651-2009, C | 0,1 |
| N1AO104 | |
| Диапазон воспроизведения силы постоянного электрического тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 C изменения температуры, % | ±0,05 |
| Дискретность воспроизведения силы постоянного электрического тока, мА | 0,001 |
Продолжение таблицы 3
| N1AO204 | |
| Диапазон воспроизведения постоянного электрического напряжения, В | от 0 до 10 |
| Пределы допускаемой основной приведенной погрешности воспроизведения постоянного электрического напряжения, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности воспроизведения постоянного электрического напряжения, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры, % | ±0,05 |
| Дискретность воспроизведения постоянного электрического напряжения, В | 0,001 |
| Примечания: 1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2. Погрешность приведена для всего измерительного канала с применением данных модулей ввода/вывода и учитывает все составляющие. | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 20,4 до 28,8 |
| Потребляемая мощность, Вт, не более | 250 |
| Нормальные условия измерений: - температура окружающей среды, C - относительная влажность, % | от +20 до +30 от 30 до 80 |
| Условия эксплуатации: - температура окружающей среды, C - относительная влажность при +50 C, без конденсации, %, не более - атмосферное давление, кПа | от -10 до +60 95 от 84,0 до 106,7 |
| Габаритные размеры (ШхВхГ), мм, не более - N1CP104 - N1AIT02, N1AI208, N1AI308, N1AO104, N1AO204 | 70х70х101 15х70х101 |
| Масса, кг, не более - N1CP104 - N1AIT02, N1AI208, N1AI308, N1AO104, N1AO204 | 0,3 0,06 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 1000000 |
| Средний срок службы, лет | 15 |
наносится на маркировочную табличку комплексов типографским способом согласно схеме, указанной на рисунке 1, и на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технический ТИТАН КОНТРОЛ 1000 | - | 1 шт. |
| Паспорт | МФРУ.424257.001.ПС | 1 экз. |
| Руководство по эксплуатации | МФРУ.424257.001.РЭ | 1 экз. |
| Примечание - Обозначение и количество функциональных модулей в составе комплексов определяется в соответствии с заказом и указывается в паспорте. | ||
приведены в разделе 1.2.3 «Описание работы модулей» руководства по эксплуатации МФРУ.424257.001.РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.70-001-91461439-2024 Комплекс программно-технический
«ТИТАН КОНТРОЛ 1000». Технические условия.
