| Номер в госреестре | 95219-25 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | Метран-730 |
| Изготовитель | Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск |
| Год регистрации | 2025 |
| Срок свидетельства | 15.04.2030 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении (кроме работающих с сжиженн |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры Метран-730 (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих сред при атмосферном и избыточном давлении.
Принцип действия уровнемеров основан на измерениях длительности временных интервалов между импульсами, излучаемыми уровнемером по волноводу (зонду) и отраженными от поверхности измеряемой среды.
Уровнемеры Метран-730 состоят из:
- приемо-передающего устройства с зондом (состоящим из уплотнителя и волновода), предназначенного для формирования, излучения импульса и приема отраженного импульса;
- измерительного преобразователя, выполняющего обработку длительности временных интервалов между импульсами и, на основе полученных результатов, вычисления расстояния до поверхности среды.
Измерение уровня выполняется от положения, принятого за нулевое (базовая высота резервуара). Уровнемеры выполняют вычисление уровня измеряемой среды с использованием значения базовой высоты резервуара и измеренного расстояния до поверхности среды, формирование цифровых и аналоговых выходных сигналов.
Уровнемеры могут оснащаться встроенным индикатором, беспроводным интерфейсом связи Bluetooth, предназначенными для отображения измеренных величин и настройки уровнемера.
Уровнемеры изготавливаются в общепромышленном и взрывозащищённом исполнениях.
В зависимости от назначения, приемо-передающие устройства могут изготавливаться со следующими типами зондов: гибкий, жесткий стержневой, коаксиальный.
Уровнемеры имеют исполнение с удаленным монтажом измерительного преобразователя или с высокотемпературным уплотнением.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом, принятым на предприятии-изготовителе, на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров не предусмотрено.
Нанесение знака поверки на уровнемеры не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.
а)
б)
в)
а) уровнемер с жестким зондом; б) уровнемер с гибким зондом; в) уровнемер с
коаксиальным зондом
Рисунок 1 - Общий вид уровнемеров
Рисунок 2 - Общий вид высокотемпературного уплотнения и исполнения с удаленным монтажом
АО ПГ МЕТРАН, Челябинск, Россия, ХХ-ХХХХг
Место нанесения заводского номера
хххххххххххххххххххх
Та см. сертификат, XXXXXXXXXX ххххххххххххххххххххххх
АО ПГ МЕТРАН, Челябинск, Россия. ХХ-ХХХХг
^Уровнемер МЕТРАН-730
№ХХХХХХХ
Вых. сигнал: 4 - 20 мА, HART
Питание: 16-36 В —_____
Уровнемер МЕТРАН-730
,№ХХХХХХХ
‘Вых. сигнал: 4 - 20 мА, HART
Питание: 16-36 В ™
Место нанесения знака утверждения типа
Метран " ЕЯ[@ °
Уровнемер Mt 1 РАьГ' МЕТРАН-730 <£)
»№ХХХХХХХ
Вых. 4-20 мА, HART [ПГ
Питание 16-36 В ™ tllL
АО ПГ МЕТРАН, Челябинск, Россия, ХХ-ХХХХг

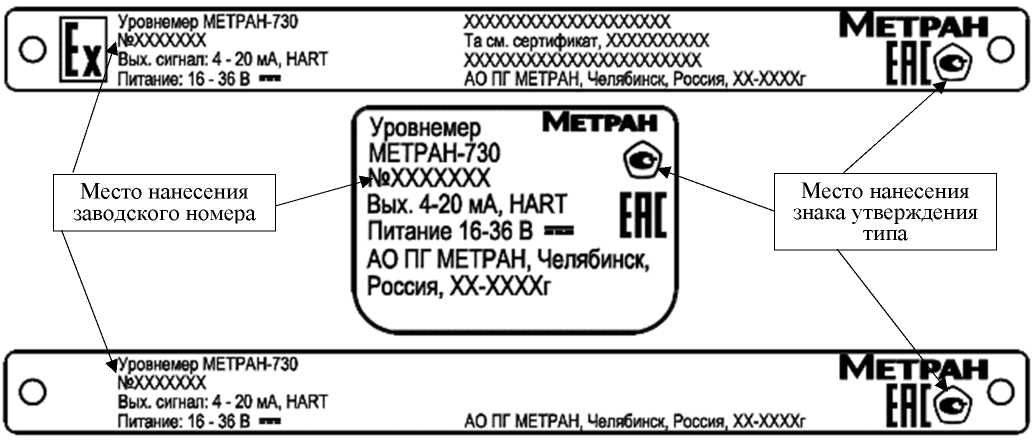

Рисунок 3 - Общий вид (схемы) маркировочной таблички
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО реализует алгоритм расчёта расстояния до поверхности среды, уровня измеряемой среды, преобразование значений измеренных величин в выходные сигналы и вывод данных на индикатор. ПО устанавливается в уровнемеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | не ниже 3.Х.Х* |
| Цифровой идентификатор ПО | _ |
| * «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Диапазон измерений уровня1), м | от 0 до 40 | |||
| Пределы допускаемой основной абсолютной погрешности измерений уровня по цифровому сигналу Д2), мм: - при расстоянии до поверхности среды от 0,18 до 15 м включительно - при расстоянии до поверхности среды свыше 15 до 40 м | Код погрешности | |||
| B | C | D | E | |
| ±2 | ±3 | ±5 | ±10 | |
| ±6 | ||||
| Пределы допускаемой дополнительной погрешности измерений уровня по цифровому сигналу, вызванной изменением температуры окружающей среды: - от (20±5) °С, в диапазоне температур окружающей среды от минус 60 до плюс 85 °С на каждые 1 °С | ±0,2 мм | |||
| Пределы допускаемой абсолютной погрешности измерений уровня, мм3) - основной по токовому выходному сигналу - дополнительной по токовому выходному сигналу, вызванной изменением температуры окружающей среды от температуры (20±5) °С на каждые 1 °С | ± (0,03*D/100 + |Д|) где D - диапазон измерений, мм ± (0,003*D/100) | |||
1) Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений указываются в паспорте.
2) При поверке уровнемера с кодом погрешности B на месте эксплуатации пределы допускаемой основной абсолютной погрешности составляют ±3 мм для цифрового выходного сигнала и ±(0,03*D/100 + 3) мм для аналогового выходного сигнала, но не менее значений, указанный в таблице.
Примечание: Основная и дополнительная погрешности уровнемера суммируются алгебраически.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная длина волноводов, м: - гибкого - жесткого - коаксиального | 40 4 6 |
| Напряжение питания постоянного тока, В | от 16 до 36 |
| Выходные сигналы | от 4 до 20 мА (HART), Modbus, Profibus |
| Условия эксплуатации: - температура окружающей среды1)2), °С - атмосферное давление, кПа, - относительная влажность, %, не более - температура измеряемой среды1), °С - избыточное давление измеряемой среды1), МПа, не более | от -60 до +85 от 84,0 до 106,7 95 от -196 до +450 40 |
| Нормальные условия измерений: - температура окружающей среды, °С - атмосферное давление, кПа, - относительная влажность, %, не более | (20±5) от 84,0 до 106,7 80 |
| Габаритные размеры (без учёта фланца и волновода), мм, не более: - высота - ширина - длина | 560 150 160 |
| Масса (без учёта фланца и волновода), кг, не более | 15 |
| Маркировка взрывозащиты | 1Ех db IIC T6...T1 Gb X, 0Ex ia IIC T6...T1 Ga X |
| 1) Приведен максимально возможный диапазон. Фактические значения указываются в эксплуатационной документации. 2) Индикатор устойчив к воздействию температуры окружающей среды от минус 20 °С до плюс 85 °С, при температуре окружающей среды ниже минус 20 °С показания индикатора могут быть нечитаемыми, частота его обновлений снижается. | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 20 |
| Наработка на отказ, ч, не менее | 130000 |
наносится на маркировочную табличку принятым на предприятии-изготовителе способом, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер1) | Метран-730 | 1 шт. |
| Вспомогательное приемопередающее устройства с зондом | Метран-730 | По заказу |
| Руководство по эксплуатации2) | 14.5382.000.00 РЭ | 1 экз. |
| Паспорт | 14.5382.000.00 ПС | 1 экз. |
| 1) Согласно заказу. 2) Допускается поставлять один экземпляр руководства по эксплуатации на каждые 10 уровнемеров, поставляемых в один адрес отгрузки. | ||
приведены в разделе 1.3 «Устройство и работа» руководства по эксплуатации «Уровнемер Метран-730. Руководство по эксплуатации. 14.5382.000.00 РЭ».
Приказ Росстандарта от 30 ДЕКАБРЯ 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 4214-104-51453097-2023 «Уровнемеры Метран-730. Технические условия».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 19.04.2025 |
