Модули измерений геометрических параметров контактного провода лазерные ИЗНОС, 95203-25

Назначение

Модули измерений геометрических параметров контактного провода лазерные ИЗНОС (далее - модули измерений) предназначены для бесконтактного измерения остаточной высоты контактного провода (далее - КП), для формирования изображения для системы видеоконтроля состояния КП и элементов их крепления.

Описание

Работа модулей измерений основана на принципе фиксации формы профиля изношенной части КП с последующим вычислением остаточной высоты или остаточной площади сечения КП с помощью специального программного обеспечения (далее - ПО).

Модули измерений состоят из четырех одинаковых блоков электронно-оптических (далее - БЭО), расположенных вдоль поперечной оси модулей измерений.

Каждый БЭО включает в себя два блока управления лазером, два генератора веерного луча, цифровую быстродействующую телевизионную камеру (далее - ЦТВК) и блок питания. Плоскости излучения лазерных излучателей расположены вертикально и вдоль поперечной оси модулей измерений.

Питание всех БЭО осуществляется от источника питания постоянного тока напряжением 24 В. Кроме лазерных излучателей модули измерений содержат импульсный светодиодный осветитель, позволяющий получать изображения КП и поддерживающей арматуры, который питается от источника питания постоянного тока напряжением 48 В.

В ЦТВК осуществляется первичная обработка изображения, подавление мешающих сигналов от фона, выделение линии пересечения веерного луча с поверхностью провода, измерение основных параметров выделенного оптического сигнала и сжатие данных для уменьшения трафика передаваемых данных.

Цвет внешней поверхности модулей измерений может быть представлен в разных вариантах (согласуется с заказчиком при поставке).

Модули измерений позволяют проводить измерения остаточной высоты одновременно для четырех КП.

Модули измерений работают в составе лазерной быстродействующей системы диагностики контактного провода ИЗНОС, используемой в качестве средства контроля обеспечения безопасности железнодорожного движения.

Модули измерений выпускаются под товарным знаком мСид, который наносится на маркировочную этикетку методами шелкографии, травления или гравировки.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методами шелкографии, травления, гравировки или ударным способом на маркировочную этикетку, расположенную на боковой панели модуля измерений.

Общий вид модулей измерений с указанием места нанесения маркировочной этикетки представлен на рисунке 1.

Места нанесения знака утверждения типа и заводского номера на маркировочной этикетке указаны на рисунке 2.

Маркировочная этикетка в общем случае содержит:

- товарный знак предприятия-изготовителя;

- наименование и обозначение модуля измерений;

- знак утверждения типа;

- обозначение документа, по которому осуществляется изготовление модуля измерения;

- дата выпуска;

- заводской номер.

Пломбирование модулей измерений осуществляется методом установки на винтах крепления на нижней части корпуса прибора пломбировочных чашек с их последующей заливкой пластилином или мастикой. Указание мест пломбировки от несанкционированного доступа представлено на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения маркировочной этикетки

Рисунок 1 - Общий вид модулей измерений с указанием места нанесения маркировочной этикетки

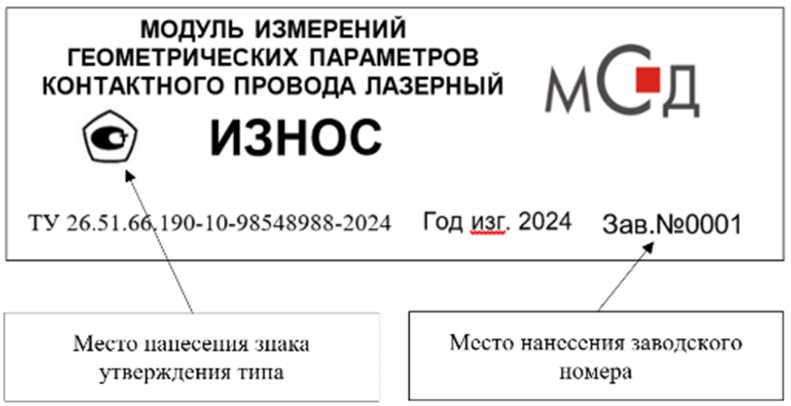

Рисунок 2 - Общий вид маркировочной этикетки с указанием мест нанесения знака утверждения типа и заводского номера

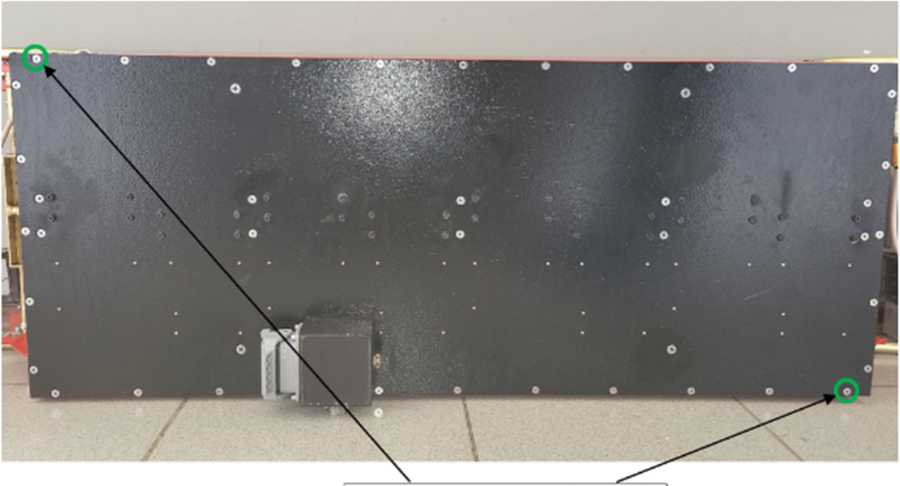

Места для нанесения пломб в виде пломбировочных чашек

Рисунок 3 - Места нанесения пломб на модули измерений

Программное обеспечение

Модули измерений имеют в своем составе ПО, идентификационные данные которого указаны в таблице 1.

ПО состоит из программы записи и программы анализа и выполняет следующие функции:

- управление режимами работы модулей измерений;

- сохранение пользовательских конфигураций;

- контроль работоспособности модулей измерений при включении;

- сохранение результатов измерений.

Таблица 1 - Идентификационные данные программного обеспечения

Защита ПО модулей измерений от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится в формуляр и на титульный лист руководства по эксплуатации типографским способом, на маркировочную этикетку, расположенную на боковой поверхности корпуса модуля измерений, методами шелкографии, травления или гравировки.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Устройство и работа» документа МСД.313.199-04 РЭ «Модуль измерений геометрических параметров контактного провода лазерный ИЗНОС. Руководство по эксплуатации».

Нормативные документы

Локальная поверочная схема для средств измерений геометрических параметров контактного провода;

ТУ 26.51.66.190-10-98548988-2024 «Модуль измерений геометрических параметров контактного провода лазерный ИЗНОС. Технические условия».
