| Номер в госреестре | 95201-25 |
| Наименование СИ | Пробники напряжения для проведения специальных исследований |
| Обозначение типа СИ | ПН-2СИ |
| Изготовитель | Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ"), Московская область, г. Королёв |
| Год регистрации | 2025 |
| Срок свидетельства | 15.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники напряжения для проведения специальных исследований ПН-2СИ (далее -пробники) предназначены (совместно с измерительными приемниками, анализаторами спектра и вольтметрами селективными с входным сопротивлением 50 Ом) для измерений напряжения переменного тока в токопроводящих линиях при выполнении специальных исследований.
Принцип действия пробников основан на усилении входного напряжения, пропущенного через режекторный фильтр, настроенный на частоту 50 Гц, малошумящим широкополосным усилителем.
Конструктивно пробник состоит из корпуса, в котором помещён активный входной преобразователь и батарейный отсек. На корпусе расположены выключатель питания, входной и выходной разъёмы, индикаторы питания и перегрузки.
Пробники выпускаются в двух модификациях - модификация Н с несимметричным входом и модификация Д с симметричным входом.
Нанесение знака поверки на пробники не предусмотрено. Пломбирование пробников осуществляется бумажными наклейками на защитном экране, расположенном внутри корпуса. Серийный номер, идентифицирующий каждый экземпляр, наносится на наклейку на боковой стенке корпуса пробника в формате цифрового обозначения. Общий вид пробников, с указанием мест пломбирования и места нанесения серийного номера представлены на рисунках 1 и 2.
серийного номера

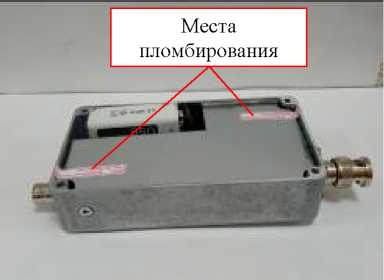

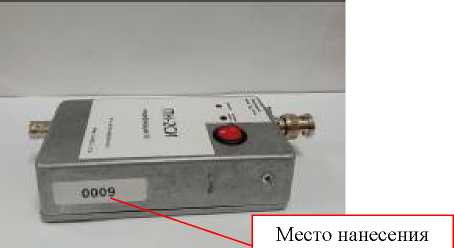

Рисунок 1 - Общий вид пробников модификации Н, с указанием мест пломбирования и места нанесения серийного номера

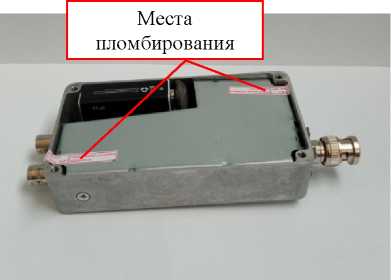

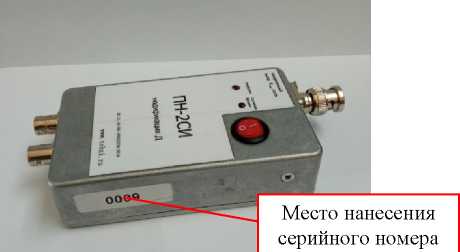

Рисунок 2 - Общий вид пробников модификации Д, с указанием мест пломбирования и места нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, кГ ц | от 0,09 до 2000 |
| Пределы допускаемого коэффициента калибровки, дБ | от -20 до 15 |
| Пределы допускаемой относительной погрешности коэффициента калибровки, дБ | ±1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| модификация Н | модификация Д | |
| Максимальное входное напряжение переменного тока, мВ (СКЗ*), не менее в диапазоне частот от 90 до 175 Гц в диапазоне частот свыше 175 до 350 Гц в диапазоне частот свыше 350 Гц до 1,5 МГц в диапазоне частот свыше 1,5 до 2 МГц | 560 350 260 200 | 680 400 300 240 |
| Напряжение собственных шумов в полосе пропускания 1 Гц, мкВ, не более | 1 | 0,5 |
| Габаритные размеры, мм, не более: длина ширина высота | 170 75 40 | |
| Масса (без элемента питания), кг, не более | 0,3 | |
| Параметры электрического питания напряжение постоянного тока, В | 9 | |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от +15 до +40 от 30 до 85 от 84 до 106,7 | |
| * среднеквадратическое значение | ||
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 8000 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность пробников
| Наименование | Обозначение | Количество |
| Пробник напряжения для проведения специальных исследований | ПН-2СИ | 1 шт. |
| Входной кабель | _ | 1 или 2 шт. |
| Входной делитель 1:100 | _ | 1 или 2 шт. |
| Элемент питания | Крона | 1 экз. |
| Руководство по эксплуатации | РЭ 26.51.43.140-001 -88922204-2019 | 1 экз. |
приведены в разделе 2.3 «Использование ПН» документа РЭ 26.51.43.140-001-88922204-2019 «Пробники напряжения для проведения специальных исследований ПН-2СИ. Руководство по эксплуатации».
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
ТУ 26.51.43.140-001-88922204-2019 «Пробники напряжения для проведения специальных исследований ПН-2СИ. Технические условия».
