| Номер в госреестре | 95200-25 |
| Наименование СИ | Анализаторы оптико-эмиссионные |
| Обозначение типа СИ | CXR-1000 |
| Изготовитель | Shandong Dongyi Photoelectric Instruments Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 15.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы оптико-эмиссионные CXR-1000 (далее - анализаторы) предназначены для проведения количественного химического анализа состава металлов и сплавов методом эмиссионного анализа.
Принцип действия анализаторов основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно анализаторы представляют собой напольные лабораторные приборы, состоящие из источника возбуждения спектров с цифровым управлением, оптической системы, а также автоматизированной системы управления и регистрации на базе персонального компьютера.
Вакуумная оптическая система, собранная по схеме Пашена-Рунге, состоит из вогнутой дифракционной решетки, набора аналитических каналов на основе фотоэлектронных умножителей (ФЭУ), системы термостабилизации. Световой поток попадает на решетку, отражается, разлагается в спектр и далее регистрируется с помощью ФЭУ, установленных на соответствующие длины волны конкретного элемента (аналитических каналов).
Массовая доля элемента пробы определяется по градуировочным зависимостям, построенным на отношении интенсивности эмиссионного излучения и массовой доли элемента в градуировочных образцах. Весь анализ и расчет массовой доли элемента пробы выполняется системой управления с помощью специально разработанного программного обеспечения.
Анализаторы выпускаются в двух модификациях: CXR-1000M и CXR-1000S, идентичных по внешнему виду и метрологическим характеристикам, различных по возможному максимальному количеству устанавливаемых аналитических каналов - до 60 шт. в модификации CXR-1000M и до 80 шт. в модификации CXR-1000S.
Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в серо-синие цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером располагается на задней стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной печати. Общий вид анализатора представлен на рисунке 1. Маркировочная табличка анализатора представлена на рисунке 2.

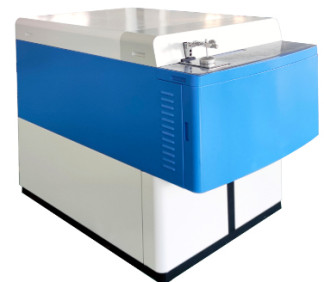

Рисунок 1 - Общий вид анализаторов оптико-эмиссионных CXR-1000

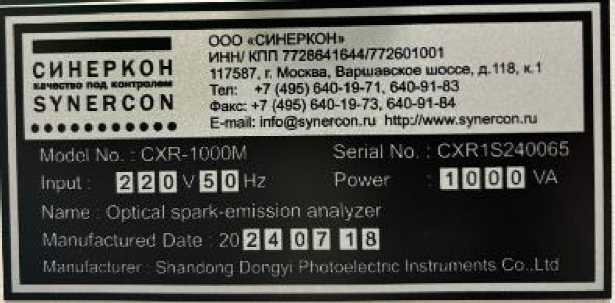

Рисунок 2 - Маркировочная табличка анализатора оптико-эмиссионного CXR-1000
Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено.
Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Spark Master |
| Номер версии (идентификационный номер) ПО, не ниже | 1.105.25 |
| Цифровой идентификатор ПО | - |
| Примечание - В номере версии неизменяемая часть «1.» - отвечает за метрологически значимую часть ПО | |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли элементов1), % | от 0,0001 до 100 |
| Предел допускаемого относительного среднеквадратического отклонения результатов измерений массовой доли элементов, %, в поддиапазонах измерений: от 0,0001 до 0,01 включ. св. 0,01 до 0,1 включ. св. 0,1 до 50 включ. св. 50 до 100 включ. | 10 5 1,5 1,5 |
| Пределы допускаемой относительной погрешности измерений массовой доли элементов, %, в поддиапазонах измерений: от 0,0001 до 0,01 включ. св. 0,01 до 0,1 включ. св. 0,1 до 50 включ. св. 50 до 100 включ. | ±15 ±10 ±3 ±3 |
| 1) Диапазон измерений может быть ограничен изготовителем в соответствии с требованиями пользователя, указывается в Паспорте на конкретный экземпляр анализатора и не может быть изменен в процессе эксплуатации | |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 120 до 900 |
| Диапазон показаний массовой доли элементов, % | от 0,00001 до 100 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50 |
| Потребляемая мощность, Вт, не более | 1000 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1420 920 1300 |
| Масса, кг, не более | 400 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсата), %, не более | от +5 до +30 80 |
наносится на титульные листы Руководства по эксплуатации и Паспорта методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Анализатор оптико-эмиссионный | CXR-1000 | 1 шт. |
| 2 Персональный компьютер | - | 1 шт. |
| 3 Программное обеспечение | - | 1 шт. |
| 4 Руководство по эксплуатации | - | 1 экз. |
| 5 Методика поверки | - | 1 экз. |
| 6 Паспорт | - | 1 экз. |
приведены в главе 3 «Обычная эксплуатация анализатора» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа;
Техническая документация Shandong Dongyi Photoelectric Instruments Co., Ltd., Китай.
