| Номер в госреестре | 95195-25 |
| Наименование СИ | Тестеры динамического сопротивления контактов выключателей |
| Обозначение типа СИ | DCRT-200 |
| Изготовитель | Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 15.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры динамического сопротивления контактов выключателей DCRT-200 (далее -тестеры) предназначены для преобразований электрического сопротивления в напряжение постоянного тока.
Принцип действия тестера основан на измерении переходного сопротивления главных дугогасительных контактов, изменяющегося в процессе коммутации выключателя, с последующим линейным преобразованием его в электрическое напряжение постоянного тока. Тестер измеряет электрическое сопротивление по четырехпроводной схеме. Измерительный ток, протекая через токовые зажимы измерительного кабеля тестера и измеряемое сопротивление, создает на нем падение напряжения, которое через потенциальные зажимы кабеля поступает на потенциальный вход преобразователя.
Конструктивно тестеры выполнены в виде блока, на лицевой панели которого расположены кнопка включения, функциональные кнопки управления, индикаторы и измерительные разъемы.
Заводской номер наносится на информационную табличку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид тестеров с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Вид сверху тестеров с указанием места нанесения знака поверки, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Знак поверки наносится на верхнюю часть корпуса тестеров в виде наклейки. Способ ограничения доступа к местам настройки - нанесение пломбы предприятия-изготовителя на верхний винт крепления передней панели.
Цвет корпуса и передней панели может отличаться от приведенного на рисунке.
Пломба предприятия-изготовителя

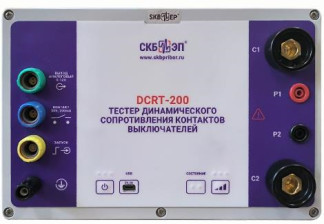

Рисунок 1 - Общий вид тестеров с указанием места ограничения доступа к местам настройки (регулировки)

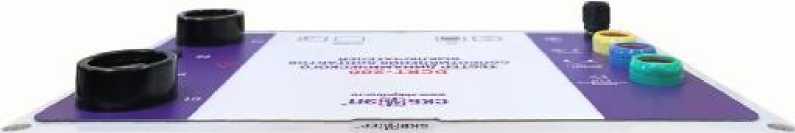

Рисунок 2 - Вид сверху тестеров с указанием места нанесения знака поверки, места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Поддиапазоны преобразований электрического сопротивления, мкОм | от 10 до 250 от 10 до 1000 от 10 до 4000 | ||
| Сила измерительного тока при преобразовании электрического сопротивления, А, не более | 200 | ||
| Зависимость выходного напряжения постоянного тока от электрического сопротивления | Uвых RX • ^р | ||
| Пределы допускаемой относительной основной погрешности преобразований электрического сопротивления в напряжение постоянного тока 5осн, % | ± | 5 + 0,5 • (-^- - 1) • | |
| Коэффициент преобразований электрического сопротивления в напряжение постоянного тока, В/мкОм: - для поддиапазона от 10 до 250 мкОм - для поддиапазона от 10 до 1000 мкОм - для поддиапазона от 10 до 4000 мкОм | 0,04 0,01 0,0025 | ||
| Пределы допускаемой относительной дополнительной погрешности преобразований электрического сопротивления в напряжение постоянного тока в диапазоне рабочих температур, % | ±(2 • ^осн) | ||
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа (мм рт.ст.) | от +15 до +25 до 80 от 84 до 106 (от 630 до 795) | ||
| £/вых - выходное напряжение постоянного тока, В; Rx - преобразуемое электрическое сопротивление, мкОм; кр - коэффициент преобразования, В/мкОм. | |||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания | Встроенный аккумулятор емкостью не менее 12000 мА/ч |
| Габаритные размеры (длинахширинахвысота), мм, не более | 240х162х110 |
| Масса измерительного блока, кг, не более | 3,0 |
| Масса в стандартной комплектации, кг, не более | 11,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа (мм рт.ст.) | от -20 до +50 до 90 от 84 до 106 (от 630 до 795) |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 2000 |
наносится на титульный лист паспорта типографским способом и на информационную табличку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер динамического сопротивления контактов выключателей | DCRT-200 | 1 шт. |
| Паспорт | 159.00.00.000 ПС | 1 экз. |
| Кабель выходного напряжения | 059.06.00.000 или 059.16.00.000 | 1 шт. |
| Кабель токовый | 059.10.00.000 059.10.00.000-01 | 2 шт. |
| Кабель потенциальный | 059.11.00.000 059.11.00.00-01 | 2 шт. |
| Кабель контакта | 059.14.00.000 | 1 шт. |
| Кабель запуска | 059.12.00.000 | 1 шт. |
| Кабель управления | 058.05.00.000 058.05.00.000-01 | 2 шт. |
| Провод заземления | 010.01.00.000 | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кабель micro USB A 2А | - | 1 шт. |
| Сумка для измерительного блока | 159.01.00.000 | 1 шт. |
| Сумка | 126.06.00.000 | 1 шт. |
| Крепление магнитное | 059.18.00.000 | 1 шт.* |
| Блок аккумулятора | 025.20.04.000 | 1 шт.* |
| * - по заказу. | ||
приведены в разделе 3 «Устройство и работа» документа 159.00.00.000 ПС «Тестер динамического сопротивления контактов выключателей DCRT-200. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.66-159-41770454-2024 «Тестер динамического сопротивления контактов выключателей DCRT-200. Технические условия».
