| Номер в госреестре | 95194-25 |
| Наименование СИ | Линейки охватывающие (циркометры) ЛИОД |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Vogel-Germany GmbH & Co. KG, Германия |
| Год регистрации | 2025 |
| Срок свидетельства | 15.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Линейки охватывающие (циркометры) ЛИОД (далее по тексту - циркометры) предназначены для измерений линейных размеров: длины окружности внешней и внутренней поверхностей, внешних и внутренних диаметров труб и других объектов округлой формы.
Принцип действия циркометров основан на измерении линейных размеров объектов округлой формы методом непосредственной оценки совпадения делений измерительной шкалы на ленте с делениями на нониусе накладки циркометра.
Циркометр состоит из накладки с закрепленной к ней лентой. На края плоской поверхности ленты нанесены две измерительные шкалы: нижняя - для измерений длины окружности, и верхняя - для измерений диаметра. На начальном конце ленты закреплена накладка. Накладка выполнена в виде пластины с двумя отверстиями, в которые продевается другой конец ленты циркометра. Между этими отверстиями на края плоской поверхности накладки нанесены две шкалы нониуса: нижняя - для измерений длины окружности, и верхняя -для измерений диаметра.
Циркометры изготавливаются в следующих исполнениях: UFM 950, UFM 2200, UFM 3460, UFM 3780, UFM 4720, UFM 5980, UFM 7230, UFM 7540, UFM 8500, UFM 9760, UFM 11010, UFM 11310 (для измерений внешних диаметров и длин окружностей) и IUB 1150, IUB 2200, IUB 3460, IUB 4720, IUB 5980, IUB 7230, IUB 8500 (для измерений внутренних диаметров и длин окружностей), которые отличаются метрологическими и техническими характеристиками.
Обозначения модификаций циркометров производится согласно таблицам 1 - 2 в виде xxxxyz или xxxxyz-g. Циркометры изготавливаются из углеродистой или нержавеющей стали. Измерительные шкалы на поверхность циркометра наносятся методом травления, травления фона, лазерной гравировкой или окраски с нанесением полиамидного покрытия.
Таблица 1 - Модификации циркометров исполнения UFM
| Обозначение | Значение | Расшифровка |
| xxxx - число, обозначающее метод нанесения шкалы на ленту | 1816 | травление |
| 1818 | лазерная гравировка | |
| 1830 | травление фона | |
| y - число, обозначающее материал | 1 | углеродистая сталь |
| 0 | нержавеющая сталь | |
| z - число, обозначающее размер | от 1 до 9 | в зависимости от диапазона |
| g - буква, обозначающая покрытие | G | окраска с нанесением полимерного покрытия |
| - | без покрытия |
аблица 2 - Модификации циркометров исполнения IUB
| Обозначение | Значение | Расшифровка |
| xxxx - число, обозначающее метод нанесения шкалы на ленту | 1817 | лазерная гравировка |
| y - число, обозначающее материал | 1 | нержавеющая сталь |
| z - число, обозначающее размер | от 1 до 7 | в зависимости от диапазона |
Исполнение UFM 950 изготавливаются в следующих модификациях: 181601, 181611, 181801, 181811, 183001, 183001-G.
Исполнение UFM 2200 изготавливаются в следующих модификациях: 181602, 181612, 181802, 181812, 183002, 183002-G.
Исполнение UFM 3460 изготавливаются в следующих модификациях: 181603, 181613, 181803, 181813.
Исполнение UFM 3780 изготавливаются в следующих модификациях: 183003, 183003-G.
Исполнение UFM 4720 изготавливаются в следующих модификациях: 181604, 181614, 181804, 181814, 183004, 183004-G.
Исполнение UFM 5980 изготавливаются в следующих модификациях: 181605, 181615, 181805, 181815, 183005, 183005-G.
Исполнение UFM 7230 изготавливаются в следующих модификациях: 181606, 181616, 181806, 181816.
Исполнение UFM 7540 изготавливаются в следующих модификациях: 183006, 183006-G.
Исполнение UFM 8500 изготавливаются в следующих модификациях: 181607, 181617, 181807, 181817, 183007, 183007-G.
Исполнение UFM 9760 изготавливаются в следующих модификациях: 181608, 181618, 181808, 181818, 183008, 183008-G.
Исполнение UFM 11010 изготавливаются в следующих модификациях: 181609, 181619, 181809, 181819.
Исполнение UFM 11310 изготавливаются в следующих модификациях: 183009, 183009-G.
Исполнение IUB 1150 изготавливается в одной модификации: 181711.
Исполнение IUB 2200 изготавливается в одной модификации: 181712.
Исполнение IUB 3460 изготавливается в одной модификации: 181713.
Исполнение IUB 4720 изготавливается в одной модификации: 181714.
Исполнение IUB 5980 изготавливается в одной модификации: 181715.
Исполнение IUB 7230 изготавливается в одной модификации: 181716.
Исполнение IUB 8500 изготавливается в одной модификации: 181717.
Пломбирование циркометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на накладку циркометра методом гравировки.
Фотографии общего вида циркометров представлены на рисунках 1 - 2.
Место нанесения заводского номера указано на рисунке 3.

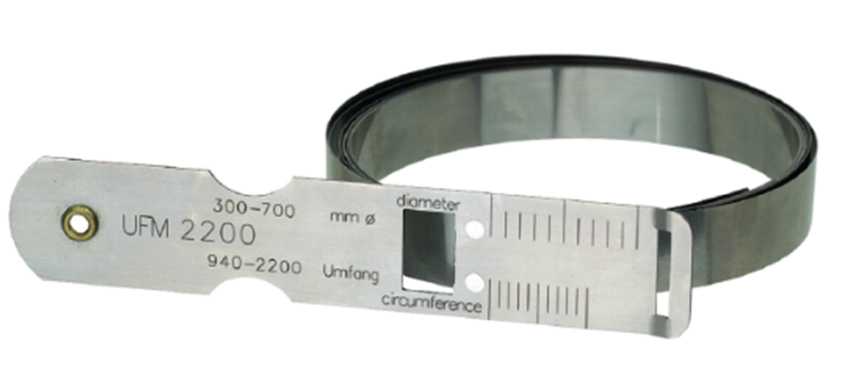

Рисунок 1 - Общий вид линеек охватывающих (циркометры) ЛИОД исполнения UFM

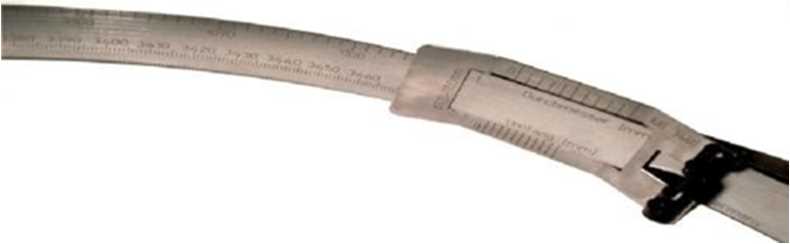

Рисунок 2 - Общий вид линеек охватывающих (циркометры) ЛИОД исполнения IUB

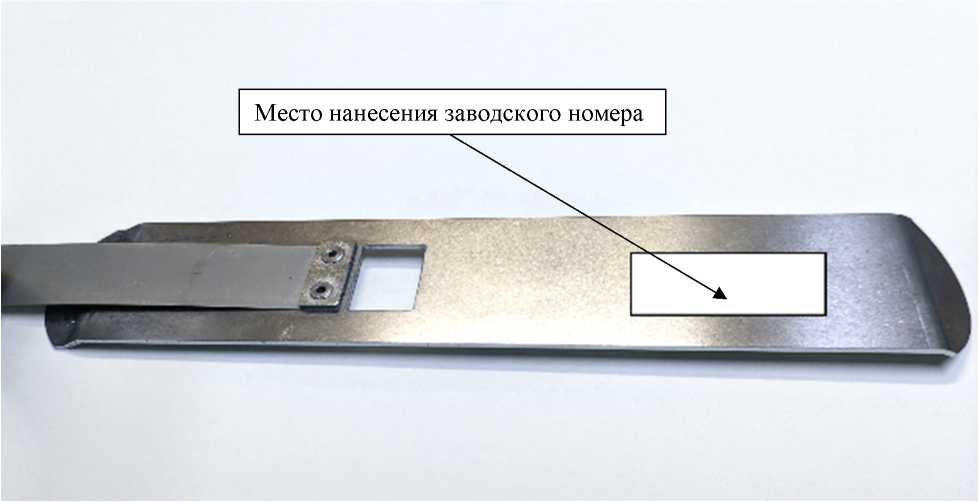

Рисунок 3 - Место нанесения заводского номера
Таблица 3 - Mi
| Исполнение | Модификация | Диапазон измерений, мм | Допускаемое отклонение от номинального значения длины между начальным и любым штрихом шкалы длины окружности, мм | Пределы допускаемой абсолютной погрешности при измерении диаметра, мм | |
| длины окружности | диаметра | ||||
| UFM 950 | 181601 | от 60 до 950 | от 20 до 300 | ±0,7 | ±0,3 |
| 181611 | |||||
| 181801 | |||||
| 181811 | |||||
| 183001 | |||||
| 183001-G | |||||
| UFM 2200 | 181602 | от 940 до 2200 | от 300 до 700 | ±1,2 | ±0,4 |
| 181612 | |||||
| 181802 | |||||
| 181812 | |||||
| 183002 | от 60 до 2200 | от 20 до 700 | |||
| 183002-G | |||||
| UFM 3460 | 181603 | от 2190 до 3460 | от 700 до 1100 | ±1,8 | ±0,6 |
| 181613 | |||||
| 181803 | |||||
| 181813 | |||||
| UFM 3780 | 183003 | от 60 до 3780 | от 20 до 1200 | ||
| 183003-G | |||||
| UFM 4720 | 181604 | от 3450 до 4720 | от 1100 до 1500 | ±2,0 | ±0,7 |
| 181614 | |||||
| 181804 | |||||
| 181814 | |||||
| 183004 | от 60 до 4720 | от 20 до 1500 | |||
| 183004-G | |||||
| UFM 5980 | 181605 | от 4710 до 5980 | от 1500 до 1900 | ±2,5 | ±0,8 |
| 181615 | |||||
| 181805 | |||||
| 181815 | |||||
| 183005 | от 60 до 5980 | от 20 до 1900 | |||
| 183005-G | |||||
| UFM 7230 | 181606 | от 5960 до 7230 | от 1900 до 2300 | ±2,7 | ±0,9 |
| 181616 | |||||
| 181806 | |||||
| 181816 | |||||
| UFM 7540 | 183006 | от 60 до 7540 | от 20 до 2400 | ||
| 183006-G | |||||
П Продолжение таблицы 3
| Исполнение | Модификация | Диапазон измерений, мм | Допускаемое отклонение от номинального значения длины между начальным и любым штрихом шкалы длины окружности, мм | Пределы допускаемой абсолютной погрешности при измерении диаметра, мм | |
| длины окружности | диаметра | ||||
| UFM 8500 | 181607 | от 7220 до 8500 | от 2300 до 2700 | ±3,0 | ±1,0 |
| 181617 | |||||
| 181807 | |||||
| 181817 | |||||
| 183007 | от 60 до 8500 | от 20 до 2700 | |||
| 183007-G | |||||
| UFM 9760 | 181608 | от 8480 до 9760 | от 2700 до 3100 | ±3,3 | ±1,1 |
| 181618 | |||||
| 181808 | |||||
| 181818 | |||||
| 183008 | от 60 до 9760 | от 20 до 3100 | |||
| 183008-G | |||||
| UFM 11010 | 181609 | от 9730 до 11010 | от 3100 до 3500 | ±3,6 | ±1,2 |
| 181619 | |||||
| 181809 | |||||
| 181819 | |||||
| UFM 11310 | 183009 | от 60 до 11310 | от 20 до 3600 | ||
| 183009-G | |||||
| IUB 1150 | 181711 | от 720 до 1150 | от 230 до 490 | ±0,7 | ±0,3 |
| IUB 2200 | 181712 | от 940 до 2200 | от 300 до 700 | ±1,2 | ±0,4 |
| IUB 3460 | 181713 | от 2190 до 3460 | от 700 до 1100 | ±1,8 | ±0,6 |
| IUB 4720 | 181714 | от 3450 до 4720 | от 1100 до 1500 | ±2,0 | ±0,7 |
| IUB 5980 | 181715 | от 4710 до 5980 | от 1500 до 1900 | ±2,5 | ±0,8 |
| IUB 7230 | 181716 | от 5970 до 7230 | от 1900 до 2300 | ±2,7 | ±0,9 |
| IUB 8500 | 181717 | от 7220 до 8500 | от 2300 до 2700 | ±3,0 | ±1,0 |
Таблица 4 - Основные технические характеристики (габаритные размеры и масса)
| Исполнение | Г абаритные размеры (в транспортировочном виде), мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Толщина | ||
| UFM 950 | 150 | 150 | 40 | 0,080 |
| UFM 2200 | 0,110 | |||
| UFM 3460 | 0,160 | |||
| UFM 3780 | 0,170 | |||
| UFM 4720 | 0,190 | |||
| UFM 5980 | 0,220 | |||
| UFM 7230 | 0,250 | |||
| UFM 7540 | 0,260 | |||
| UFM 8500 | 0,290 | |||
| UFM 9760 | 0,350 | |||
| UFM 11010 | 0,450 | |||
| UFM 11310 | 0,500 | |||
| IUB 1150 | 0,080 | |||
| IUB 2200 | 0,110 | |||
| IUB 3460 | 0,160 | |||
| IUB 4720 | 0,190 | |||
| IUB 5980 | 0,220 | |||
| IUB 7230 | 0,250 | |||
| IUB 8500 | 0,290 | |||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Цена деления шкалы ленты, мм | 1 |
| Цена деления шкалы нониуса, мм | 0,1 |
| Толщина ленты циркометра, мм | от 0,1 до 1,2 |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более | от +15 до +25 80 |
наносится на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Линейка охватывающая (циркометр) ЛИОД* | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Паспорт | - | 1 экз. |
| *Модификация в соответствии с заказом. | ||
приведены в разделе 5 «Подготовка к работе и проведение измерений» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Линейки охватывающие (циркометры) ЛИОД. Стандарт предприятия.
