| Номер в госреестре | 95193-25 |
| Наименование СИ | Дозаторы пипеточные одноканальные и многоканальные |
| Обозначение типа СИ | ЛЕНПИПЕТ |
| Изготовитель | Общество с ограниченной ответственностью "Ленинградская пипетка" (ООО "ЛЕНПИПЕТ"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 15.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы пипеточные одноканальные и многоканальные ЛЕНПИПЕТ (далее -дозаторы) предназначены для измерения объема жидкостей.
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. Объем дозы дозаторов определяется диаметром поршня и его перемещением.
Дозаторы представляют собой механические поршневые одноканальные и многоканальные (8-канальные) устройства с варьируемыми объемами доз.
Значение объема дозы дозаторов задается путем вращения кольца для установки объема, и отображается на цифровом дисплее, встроенном в рукоятку дозаторов. Значение диапазона объема дозирования дозаторов маркируется на их рукоятке.
Для работы дозаторов используются сменные наконечники. Каждый дозатор оснащен системой сброса наконечника, которая приводится в действие с помощью отдельной кнопки, расположенной на корпусе дозатора.
Дозаторы выпускаются в 12 модификациях: ДПОП-1-0.1-2, ДПОП-1-0.5-10, ДПОП-1-2-20, ДПОП-1-5-50, ДПОП-1-10-100, ДПОП-1-20-200, ДПОП-1-100-1000,
ДПОП-1-1000-5000, ДПОП-1-1000-10000, ДПМП-8-1-10, ДПМП-8-5-50, ДПМП-8-30-300, отличающихся диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса.
Дозаторы модификаций ДПОП-1-0.1-2, ДПОП-1-0.5-10, ДПОП-1-2-20, ДПОП-1-5-50, ДПОП-1-10-100, ДПОП-1-20-200, ДПОП-1-100-1000, ДПОП-1-1000-5000, ДПОП-1-1000-10000 одноканальные. Дозаторы модификаций ДПМП-8-1-10, ДПМП-8-5-50, ДПМП-8-30-300 8-канальные.
Корпус дозаторов изготовлен из пластика, окрашен в цвета в соответствии с технической документацией производителя.
Серийный номер и обозначение модификации дозатора наносятся на рукоятку дозатора способом лазерной печати, а также на маркировочную этикетку типографским способом. Маркировочная этикетка расположена на упаковке дозатора в виде наклейки. Серийный номер имеет буквенно-цифровой формат.

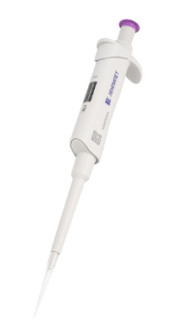

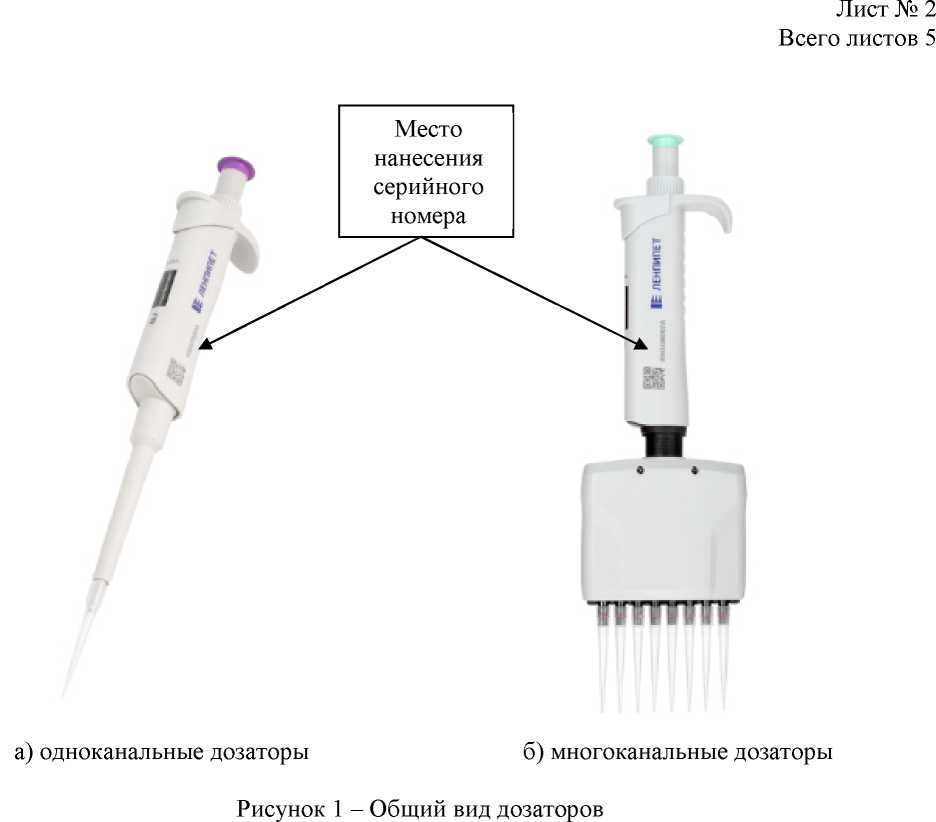

Общий вид дозаторов и место нанесения серийного номера на дозаторы представлено на рисунке 1. Общий вид маркировочной этикетки и место нанесения серийного номера и знака утверждения типа представлено на рисунке 2.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

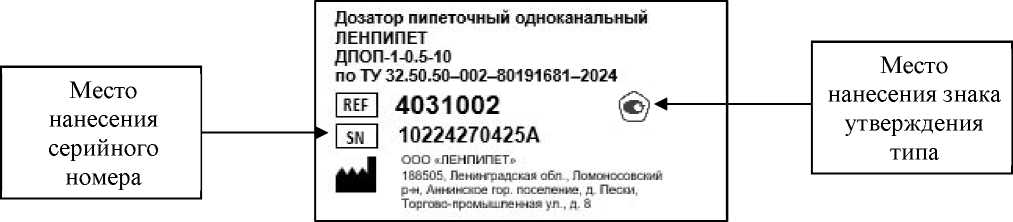

Рисунок 2 - Общий вид маркировочной этикетки дозаторов
Таблица 1 - Метрологические характеристики
| Обозначение модификации дозатора | Диапазон объемов дозирования, мкл | Дискретность установки объема, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой относительной систематической погрешности*, % | Предел допускаемого относительного среднего квадратического отклонения случайной погрешности*, % |
| Одноканальные дозаторы | |||||
| ДПОП-1-0.1-2 | от 0,1 до 2 | 0,002 | 2,0 | ±6,0 | 5,0 |
| 0,20 | ±20,0 | 7,0 | |||
| ДПОП-1-0.5-10 | от 0,5 до 10 | 0,01 | 10 | ±2,0 | 1,5 |
| 1 | ±7,0 | 5,0 | |||
| ДПОП-1-2-20 | от 2 до 20 | 0,02 | 20 | ±3,0 | 0,8 |
| 2 | ±5,0 | 2,0 | |||
| ДПОП-1-5-50 | от 5 до 50 | 0,05 | 50 | ±1,5 | 0,6 |
| 5 | ±2,5 | 1,5 | |||
| ДПОП-1-10-100 | от 10 до 100 | 0,1 | 100 | ±1,5 | 0,6 |
| 10 | ±2,0 | 1,0 | |||
| ДПОП-1-20-200 | от 20 до 200 | 0,2 | 200 | ±1,5 | 0,6 |
| 20 | ±3,0 | 0,8 | |||
| ДПОП-1-100-1000 | от 100 до 1000 | 1 | 1000 | ±1,0 | 0,4 |
| 100 | ±1,5 | 0,6 | |||
| ДПОП-1-1000-5000 | от 1000 до 5000 | 5 | 5000 | ±1,0 | 0,4 |
| 1000 | ±1,0 | 0,4 | |||
| ДПОП-1-1000-10000 | от 1000 до 10000 | 10 | 10000 | ±1,0 | 0,4 |
| 1000 | ±1,0 | 0,4 | |||
| Многоканальные дозаторы | |||||
| ДПМП-8-0.5-10 | от 0,5 до 10 | 0,01 | 10 | ±4,0 | 3,0 |
| 1 | ±12,0 | 8,0 | |||
| ДПМП-8-5-50 | от 5 до 50 | 0,05 | 50 | ±3,0 | 1,5 |
| 5 | ±5,0 | 3,0 | |||
| ДПМП-8-30-300 | от 30 до 300 | 0,5 | 300 | ±1,5 | 0,8 |
| 30 | ±3,0 | 1,5 | |||
| * В промежуточных точках между заданными значениями объемов дозирования при поверке показатели точности соответствуют значениям, установленным для верхних значений объемов дозирования при поверке в абсолютной форме. | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры дозаторов, длина дозаторов без наконечников, мм, не более | 280 |
| Масса дозаторов без наконечников, г, не более: одноканальных восьмиканальных | 130 200 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха % | от +10 до +35 от 30 до 80 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 4 |
| Средняя наработка на отказ, циклов | 100000 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на маркировочную этикетку типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Дозатор пипеточный одноканальный и многоканальный ЛЕНПИПЕТ | В соответствии с заказом | 1 шт. |
| 2 Пенал упаковочный | _ | 1 шт. |
| 3 Ключ для настройки | _ | 1 шт. |
| 4 «ADJ» стикер | _ | 5 шт. |
| 5 Смазка | _ | 1 шт. |
| 6 Фильтр | _ | 4 шт. |
| 7 Пинцет для фильтра | _ | 1 шт' |
| 8 Отвертка | _ | 1 шт. |
| 9 Кольцо уплотнительное | _ | 2 шт. |
| 10 Наконечник | _ | 2 шт. |
| 11 Методика поверки | _ | 1 шт. |
| 12 Руководство по эксплуатации | _ | 1 шт. |
| 13 Паспорт | _ | 1 шт. |
| Примечания 1. Позиция 6 и 7 комплектуется только с одноканальными дозаторами модификаций ДПОП-1-100-1000, ДПОП-1-1000-5000 и ДПОП-1-1000-10000. 2. Позиция 8 комплектуется только с многоканальными дозаторами. 3. Позиция 9 комплектуется кроме дозатора модификации ДПМП-8-0.5-10. 4. Для позиции 10 количество варьируется в зависимости от модификации. 5. Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников. 6. По требованию потребителя наконечники поставляются по отдельному заказу, в отдельной упаковке. | ||
приведены в разделах «Порядок работы» документов:
«Дозаторы пипеточные одноканальные ЛЕНПИПЕТ. Руководство по эксплуатации»;
«Дозаторы пипеточные многоканальные ЛЕНПИПЕТ. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместительности при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
ТУ 32.50.50-002-80191681-2024 «Дозаторы пипеточные одноканальные и многоканальные ЛЕНПИПЕТ». Технические условия».
