| Номер в госреестре | 95186-25 |
| Наименование СИ | Датчики уровня топлива |
| Обозначение типа СИ | Omnicomm LLS 5 |
| Изготовитель | Общество с ограниченной ответственностью "Омникомм Технологии" (ООО "Омникомм Технологии"), г. Щелково, Московская обл. |
| Год регистрации | 2025 |
| Срок свидетельства | 16.04.2030 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм, 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня топлива Omnicomm LLS 5 (далее - датчики) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.
Принцип действия датчиков основан на преобразовании электронным блоком электрической емкости чувствительного элемента, изменяющийся пропорционально уровню топлива в цифровой код для передачи по интерфейсам RS-232, RS-485.
Датчики уровня состоят из электронного блока, вмещающим в себя узел питания, узел гальванической развязки, микроконтроллер, генератор, датчик температуры и узел последовательного интерфейса, с внутренней полостью, залитой компаундом и выведенным передающим кабелем и чувствительного элемента, выполненным в виде алюминиевой полой трубки с алюминиевым стержнем внутри.
Датчики выпускаются в нескольких модификациях в зависимости от длины чувствительного элемента.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на корпус электронного блока датчика.
Заводской номер датчиков состоит из номера модели, информации о гарантии, шифра длины чувствительного элемента и порядкового номера.
Заводской номер имеет следующую структуру:
50160ABCCCCCC,
где 50160 - номер модели;
A - информация о гарантии
| Индекс | Обозначение |
| 0 | стандартное исполнение |
| 1 | расширенная гарантия |
B - шифр длины чувствительного элемента
| Индекс | Длина чувствительного элемента, мм |
| 0 | 700 |
| 1 | 1000 |
| 2 | 1500 |
| 3 | 2000 |
| 4 | 2500 |
| 5 | 3000 |
CCCCCC - порядковый номер датчика
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид датчиков представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2

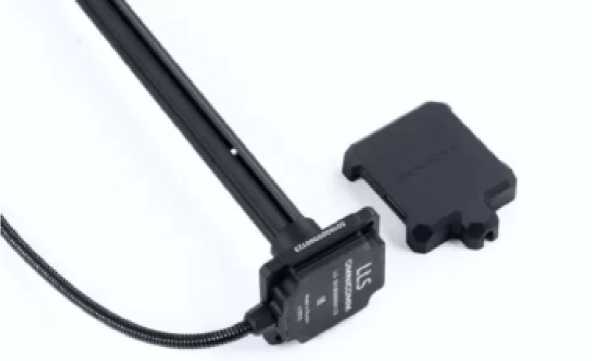

Рисунок 1 - Общий вид датчиков уровня топлива Omnicomm LLS 5

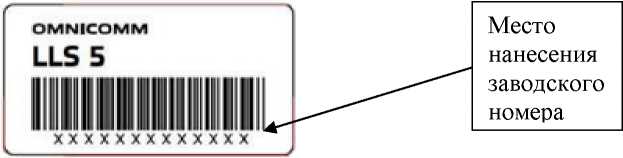

Рисунок 2 - Общий вид маркировочной таблички
Пломбирование датчиков уровня от несанкционированного доступа не предусмотрено.
Ограничение несанкционированного доступа к узлам датчиков обеспечено конструкцией корпуса электронного блока.
При монтаже датчиков предусмотрено пломбирование крепежа, а также разъема. Схема пломбировки и обозначение мест установки пломб монтажной организации представлены на рисунке 2.
а)
б)
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы монтажной организации
а) схема пломбирования крышки датчика уровня; б) схема пломбировки разъема
Датчики уровня имеют встроенное микропрограммное обеспечение (далее - ПО), имеющее метрологически значимую часть. Встроенное ПО обеспечивает идентификацию, сбор, обработку, регистрацию и передачу данных. ПО защищено шифрованием.
Датчики уровня топлива поддерживают работу с программным обеспечением (далее -ПО) «Omnicomm Configurator», устанавливаемым на внешний персональный компьютер и предназначенным для конфигурирования датчиков уровня и отображения результатов измерений. ПО «Omnicomm Configurator» не имеет метрологически значимой части и не оказывает влияния на метрологически значимую часть ПО.
Защита ВПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные микропрограммного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО | не ниже 5.хх.хх |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| * _ __ ___ _ /Л/Л _ /Л/Л «хх» принимает значения от 00 до 90. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня1), мм | от 150 до 3000 |
| Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений уровня погрешности, % | ±0,5 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающей среды от температуры (20±5) °С в диапазоне температур от минус 40 °С до плюс 60 °С на каждые 10 °С, %2) | ±0,15 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающей среды от температуры (20±5) °С в диапазоне температур от плюс 60 °С до плюс 80 °С на каждые 10 °С, %2) | ±0,25 |
| 1) Указан максимальный диапазон измерений, фактический диапазон измерений указывается структуре наименования модификации. 2) Дополнительная погрешность суммируется с основной арифметически. | |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 7 до 75 |
| Ток потребления, мА, не более | 40 |
| Потребляемая мощность, В^А, не более | 0,4 |
| Габаритные размеры(ДхШхВ), мм, не более | 87,3x83,5x21+L1) |
| Масса, кг, не более | 2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +80 |
| - относительная влажность, %, не более | 95% |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Интерфейсы выдачи выходного сигнала | RS-232, RS-485 |
| Программируемая скорость передачи по интерфейсу, бит/с | 1200, 2400, 4800, 7200, 9600, 14 400, 19 200, 38 400, 57 600, 115 200 |
| Диапазон изменения цифрового кода, соответствующего минимальному значению измеряемого уровня | от 0 до 4094 |
| Диапазон изменения цифрового кода, соответствующего максимальному значению измеряемого уровня | от 1 до 4095 |
| Период измерения, с | 1 |
| Степень защиты датчика от проникновения внешних твердых предметов и воды согласно ГОСТ 14254-2015 | IP69K |
| 1) L - длина чувствительного элемента, мм | |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 100 000 |
| Срок службы, лет | 10 |
наносится методом печати на титульный лист паспорт и руководства по эксплуатации и методом гравировки на корпус датчика.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик уровня топлива* | Omnicomm LLS 5 | 1 шт. |
| Комплект монтажных элементов | - | 1 комплект |
| Кабель монтажный | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| * - модификация определяется договором поставки | ||
приведены в разделе «Быстрый старт» документа «Датчики уровня топлива Omnicomm LLS 5. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;
ТУ 29.32.30.160-020-03066711-2017 Датчики уровня топлива Omnicomm LLS 5. Технические условия.
