Номер в госреестре | 95182-25 |
Наименование СИ | Блоки измерений |
Обозначение типа СИ | ЦСРТ.663512.001 |
Изготовитель | Общество с ограниченной ответственностью "Алгоритм С" (ООО "Алгоритм С"), г. Екатеринбург |
Год регистрации | 2025 |
Срок свидетельства | 16.04.2030 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Блоки измерений ЦСРТ.663512.001 (далее - изделия) предназначены для измерений ширины колеи, вертикального и бокового износа головки рельса, угла наклона плоскости подрельсовой площадки к продольной оси шпалы, измеряемого в вертикальной плоскости (угла между вертикальной осью рельса и перпендикуляром к плоскости пути) (подуклонка рельса), угла наклона плоскости поверхности катания (головки) рельса к продольной оси плоскости пути (наклон поверхности катания рельса), амплитуды ускорения, определения координат и измерений приращений координат по сигналам глобальной навигационной спутниковой системы.
Принцип действия изделий основан на измерении, регистрации, обработке и анализе входных сигналов, поступающих от оптических модулей и средств измерений утвержденного типа с помощью модулей измерительных LTR-25 установки измерительной LTR (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 78771-20), дальнейшей передаче измерительной информации в блоки обработки данных по интерфейсу Ethernet для последующей обработки в соответствии с необходимым алгоритмом.
Оптические модули состоят из набора высокоточных лазерных сканеров, размещенных на раме крепления и объединенных в единую систему координат, они осуществляют процесс сканирования поверхности рельс рельсовой колеи и последующую передачу первичных данных для расчета геометрических параметров железнодорожного полотна. По окончании рабочей поездки рельсошлифовального поезда оптические модули заканчивают работу по управляющей команде контрольно-измерительной системы. Высокоточное оборудование оптических модулей располагается в специальных защитных корпусах с применением амортизирующих прокладок.
Программное обеспечение (ПО) изделий позволяет вычислять неровности на поверхности катания рельса путем измерений амплитуды ускорения, а также контролировать скорость движения путем определения координат и измерений приращений координат по сигналам глобальной навигационной спутниковой системы.
Конструктивно изделия состоят из:
- рамы крепления;
- оптических модулей;
- устройства измерения, регистрация, обработки и анализа входных сигналов, поступающих от оптических модулей и средств измерений утвержденного типа с помощью модулей измерительных LTR-25 установки измерительной LTR (рег. № 78771-20);
- средств измерений утвержденного типа: акселерометров промышленных АР1584-В3 (рег. № 87823-22), аппаратуры геодезической спутниковой Система Ориент, модификация S (рег. № 86352-22);
- комплекта прикладного ПО.
Изделия применяются в составе контрольно-измерительных систем для рельсошлифовальных поездов и размещаются в подвагонном пространстве.
Назначение и принцип действия средств измерений утвержденного типа из состава изделий, приведен в таблице 1.
Таблица 1 - Средства измерений утвержденного типа, входящие в состав изделий
Наименование и тип средства измерений | Назначение | Принцип действия |
Акселерометры промышленные АР1584-В3 | Для измерений ускорений в системах технической диагностики и мониторинга | Основан на генерации электрического сигнала, пропорционально воздействующему ускорению |
Аппаратура геодезическая спутниковая Система Ориент, модификация S | Для определения координат и измерений приращений координат по сигналам глобальной навигационной спутниковой системы | Принцип действия основан на измерении расстояний от приемной антенны аппаратуры до спутников глобальной навигационной системы, положение которых известно с большой точностью |
Установка измерительная LTR (модуль измерительный LTR-25) | Для измерений переменной составляющей напряжения с выходов ICP-датчиков в одном или нескольких измерительных каналах, а также для измерений угла фазового сдвига между сигналами в разных каналах | Принцип действия основан на аналого-цифровом преобразовании входных электрических сигналов и цифро-аналоговом преобразовании выходных электрических сигналов |
Акселерометры промышленные АР1584-В3 устанавливаются на раму крепления. Аппаратура геодезическая спутниковая Система Ориент устанавливается в отдельный шкаф в кабине подвижной единицы.
Общий вид изделия и средств измерений из его состава представлен на рисунках 1-4. Заводской номер изделий и знак утверждения типа наносится на идентификационный шильд на раму крепления с помощью самоклеящейся наклейки типографским способом в формате «ХХХ», где «ХХХ» - обозначение из трех цифр, заводские номера на средства измерений утвержденного типа наносятся в соответствии с их описаниями типа. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 1. Нанесение знака поверки на изделия не предусмотрено. Защита от несанкционированного доступа изделий не предусмотрена.
Место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид изделия, места нанесения заводского номера и знака утверждения типа
Рисунок 2 - Общий вид акселерометров промышленные АР1584-В3

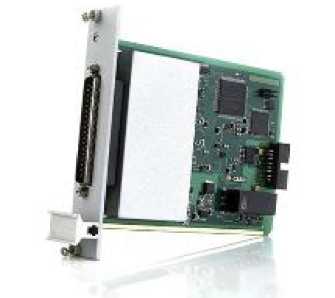

Рисунок 3 - Общий вид модулей измерительных LTR-25 установки измерительной LTR
Рисунок 4 - Общий вид аппаратуры геодезической спутниковой Система Ориент, модификация S
ПО выполняет следующие функции:
- прием и обработка данных;
- накопление, хранение и обеспечение доступа к базе данных измерений с возможностью выполнения поисковых запросов по диапазону времени и координатам;
- оперативное извещение пользователя о превышении заданных уровней контролируемых показателей;
- ведение справочников объектов измерений;
- передача результатов измерений по каналам связи на сервер, в том числе по каналам связи сетей 4G/LTE.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | DT RAIL TRACK SCAN |
Номер версии (идентификационный номер) ПО | 1.2.003 |
Цифровой идентификатор ПО | e02c4f98e5a4dfd588832373ecde99ff |
Алгоритм вычисления контрольной суммы исполняемого кода | md5 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
Наименование характеристики | Значение характеристики |
Диапазон измерений ширины колеи, мм | от 1510 до 1570 |
Пределы допускаемой абсолютной погрешности измерений ширины колеи, мм | ±1 |
Диапазон измерений вертикального износа рельса, мм | от 0 до 20 |
Пределы допускаемой абсолютной погрешности измерений вертикального износа рельса, мм | ±0,1 |
Диапазон измерений бокового износа рельса, мм | от 0 до 20 |
Пределы допускаемой абсолютной погрешности измерений бокового износа рельса, мм | ±0,1 |
Диапазон измерений угла наклона плоскости подрельсовой площадки к продольной оси шпалы, измеряемого в вертикальной плоскости (угла между вертикальной осью рельса и перпендикуляром к плоскости пути) (подуклонка рельса), мрад | от 0 до 209 |
Пределы допускаемой абсолютной погрешности измерений угла наклона плоскости подрельсовой площадки к продольной оси шпалы, измеряемого в вертикальной плоскости (угла между вертикальной осью рельса и перпендикуляром к плоскости пути) (подуклонка рельса), мрад | ±10,5 |
Диапазон измерений угла наклона плоскости поверхности катания (головки) рельса к продольной оси плоскости пути (наклон поверхности катания рельса), мрад | от 0 до 209 |
Пределы допускаемой абсолютной погрешности измерений угла наклона плоскости поверхности катания (головки) рельса к продольной оси плоскости пути (наклона поверхности катания рельса), мрад | ±5,3 |
Акселерометр промышленный АР1584-В3 (рег. № 87823-22) | |
Диапазон измерений амплитуды ускорения, м/с2 | от 0,1 до 500,0 |
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с’2) | 10 |
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах | ±10 |
Наименование характеристики | Значение характеристики |
Нелинейность амплитудной характеристики, %, в пределах: - от 0,1 до 300 м/с2 включ.; - св. 300 м/с2 до максимального измеряемого ускорения | ±1 ±4 |
Рабочий диапазон частот, Гц: - диапазон А; - диапазон В; - диапазон С | от 0,4 до 15000,0 от 0,5 до 10000,0 от 10,0 до 5000,0 |
Неравномерность частотной характеристики в рабочем диапазоне, %, в пределах: - диапазон А; - диапазон В; - диапазон С | ±45,0 ±12,5 ±4,0 |
Частота установочного резонанса в осевом направлении, кГ ц, не менее | 30 |
Пределы допускаемой основной относительной погрешности при измерении ускорения, %: - диапазон В; - диапазон С, при измерении ускорения от 0,1 до 300 м/с2 включ. | ±15 ±5 |
Относительный коэффициент поперечного преобразования, %, не более | 5 |
Коэффициент влияния переменного магнитного поля, м^с’2/(А^м’1), не более | Г10’3 |
Коэффициент влияния температуры окружающего воздуха, %/оС | 0,2 |
Нормальные условия измерений: - температура окружающего воздуха, оС; - относительная влажность воздуха, %, не более | от +18 до +25 80 |
Установка измерительная LTR, модуль измерительный LTR-25 (78771-20) | |
Диапазон измерений напряжения переменного тока в диапазоне частот от 0,025 до 50 кГц, В | от Г10’3 до 5 |
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % | ± 3 |
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10оС, в долях от пределов допускаемой основной погрешности | 1 |
Аппаратура геодезическая спутниковая Система Ориент, модификация S (рег. № 86352-22) | |
Диапазон измерений приращений координат, м | от 0 до 30000 |
Границы допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95) в режиме «Статика», мм: - в плане; - по высоте | ±2,(2,5+Г10-6Ъ1)) ±2Ф(5,0+Г10-6, L1)) |
Наименование характеристики | Значение характеристики |
Границы допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)», мм: - в плане; - по высоте | ±2'(8+Г10-6, L1)) ±2Ф(15+Г10-6, L1)) |
Границы допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95) в режиме «Precise Point Position в режиме реального времени (PPP-RTK)», мм: - в плане; - по высоте | ±200 ±400 |
Границы допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (DGNSS)», мм: - в плане; - по высоте | ±800 ±800 |
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Статика», мм: - в плане - по высоте | 2,5+Г10-6, L1) 5,0+Г10-6, L1) |
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Кинематика в реальном времени (RTK)», мм: - в плане; - по высоте | 8+Г10-6, L1) 15+Г10-6, L1) |
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Precise Point Position в режиме реального времени (PPP-RTK)», мм: - в плане; - по высоте | 100+Г10-6- L1) 200+Г10-6, L1) |
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Дифференциальные кодовые измерения (DGNSS)», мм: - в плане; - по высоте | 400 400 |
Примечание: 1. L - длина линии, вычисленная по измеренным приращениям координат в мм. |
Таблица 4 - Основные технические
Наименование характеристики | Значение характеристики |
Параметры электрического питания: - изделия: - напряжение постоянного тока, В; - напряжение переменного тока, В; - частота переменного тока, Гц. - акселерометра промышленного АР1584-В3; - аппаратуры геодезической спутниковая Система Ориент, В | от 22,65 до 25,35 от 209 до 231 от 49 до 51 от 18 до 30 от 5 до 17 |
Продолжение таблицы 4
Наименование характеристики | Значение характеристики |
Габаритные размеры, мм, не более: - изделия (длина х ширина х высота); - акселерометра промышленного АР1584-В3 (диаметр х высота); - аппаратура геодезическая спутниковая Система Ориент S (длина х ширина х высота) | 2410x500x645 22x60 53x41x17 |
Масса, кг: - изделия, не более; - акселерометра промышленного АР1584-В3 без кабеля; - аппаратура геодезическая спутниковая Система Ориент S | 116,85 0,055 0,03 |
Условия эксплуатации изделия: - температура воздуха окружающей среды, °С; - относительная влажность воздуха окружающей среды (при температуре + 25 °С), %; - диапазон атмосферного давления, кПа | от - 50 до + 45 до 100 от 84,0 до 106,7 |
Условия эксплуатации акселерометра промышленного АР1584-В3: - температура окружающего воздуха, °С; - относительная влажность воздуха при температуре + 35 °С, %; - переменное магнитное поле частотой 50 Гц с напряженностью, А/м, не более | от - 55 до + 125 95 400 |
Условия эксплуатации аппаратура геодезическая спутниковая Система Ориент S: - диапазон рабочих температур, °С | от - 40 до + 70 |
наносится на титульный лист эксплуатационной документации типографским способом и на раму крепления с помощью самоклеящейся наклейки типографским способом.
Таблица 5 - Комплектность изделий
Наименование | Обозначение | Количество |
Блок измерений | ЦСРТ.663512.001 | 1 |
Руководство по эксплуатации | ЦСРТ.663512.001РЭ | 1 |
Паспорт | ЦСРТ.663512.001ПС | 1 |
приведены в разделе 2 «Использование по назначению» документа ЦСРТ.663512.001РЭ «Блоки измерений ЦСРТ.663512.001. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от Г10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ЦСРТ.663512.001ТУ Блоки измерений ЦСРТ.663512.001. Технические условия.
