| Номер в госреестре | 95169-25 |
| Наименование СИ | Плотномеры |
| Обозначение типа СИ | тип 804 |
| Изготовитель | Общество с ограниченной ответственностью "Датчики и системы" (ООО "Датчики и системы"), г. Ростов-на-Дону |
| Год регистрации | 2025 |
| Срок свидетельства | 10.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры тип 804 (далее - плотномеры) предназначены для измерений плотности и динамической вязкости жидкости и плотности газов в емкостях и трубопроводах с помощью преобразования значений измеряемого параметра в электрический выходной сигнал и предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами.
К настоящему типу относятся плотномеры двух моделей:
— модель 4Х0 предназначена для измерений плотности;
— модель 4Х1 предназначена для измерений плотности и вязкости.
В наименовании модели «Х» может принимать целое значение от 0 до 1.
Плотномеры выпускаются в различных исполнениях в зависимости от:
— области применения (общепромышленное, взрывозащищенное);
— типа выходного сигнала (цифровой по интерфейсам RS485, USART, HART, частотный, аналоговый 4 - 20 мА или их комбинации);
— диапазона температур окружающей среды (наличие или отсутствие внутреннего подогревателя).
Принцип действия плотномеров - вибрационный. Плотность исследуемой среды пропорциональна резонансной частоте колебательного контура чувствительного элемента, вязкость - добротности. Электронный блок преобразует частоту с корректировкой по измеряемой термопреобразователем температуре исследуемой среды в аналоговый, или/и цифровой, или/и частотный выходной сигнал, а также отображает на дисплее четырехзначное значение плотности в кг/м3 и/или вязкости в мПа^с.
Конструктивно плотномеры выполнены в едином корпусе и состоит из первичного преобразователя и электронного блока. Первичный преобразователь представляет собой стальной трубчатый корпус, в котором закреплены жестко соединенный с камертоном пьезопреобразователь и термопреобразователь. Общий вид показан на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку корпуса плотномера (рисунок 2) методом лазерной или электрохимической гравировки.
Пломбирование плотномеров не предусмотрено.

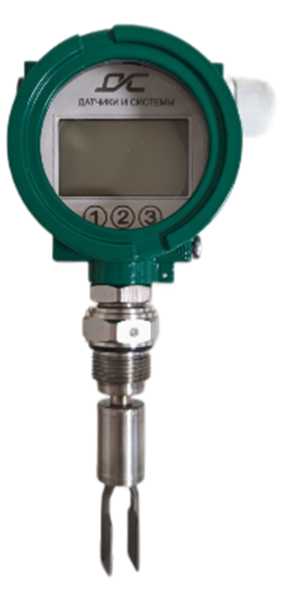

Рисунок 1 - Общий вид плотномеров

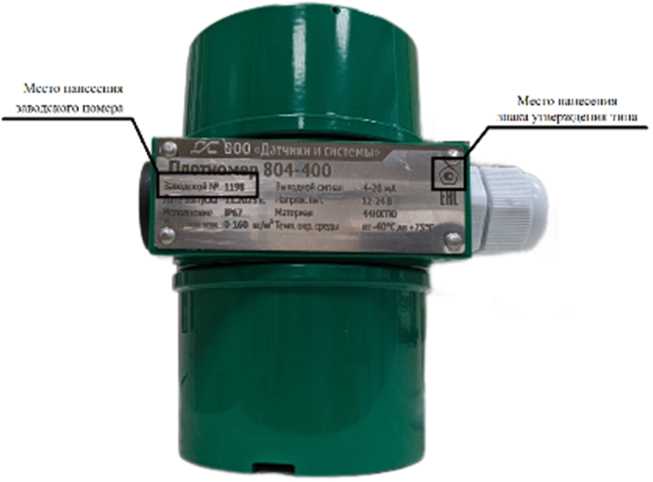

Рисунок 2 - Шильдик с указанием мест нанесения заводского номера, знака утверждения типа
Исполнения плотномеров с цифровыми по интерфейсам RS485, USART, HART и совмещенным аналоговым 4-20 мА и цифровыми по интерфейсам RS485, USART, HART выходными сигналами имеют внутреннее и внешнее программное обеспечение. Внутреннее программное обеспечение разработано изготовителем специально для решения задач непрерывного преобразования значения измеряемого параметра (плотности или плотности и вязкости) исследуемой среды в электрический выходной сигнал. Идентификация версии внутреннего программного обеспечения потребителем возможна после включения плотномера и при нажатии на кнопку «2» на индикаторе.
Внешнее программное обеспечение «Плотномер 804.exe» для персонального компьютера под управлением операционной системы MS Windows может использоваться для просмотра и изменения настроечных параметров плотномера, просмотра результатов измерений в реальном времени на дисплее персонального компьютера при проведении технического обслуживания, просмотра памяти данных и т.д.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Внутреннее и внешнее ПО являются метрологически значимыми и не могут быть изменены потребителем. Влияние программного обеспечения учтено при нормировании метрологических характеристик плотномеров.
Идентификационные данные для программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части программного
обеспечения
| Идентификационные данные (признаки) | Значение | |
| Внешнее | Внутреннее | |
| Идентификационное наименование ПО | Плотномер 804.exe | - |
|
