| Номер в госреестре | 95160-25 |
| Наименование СИ | Приборы универсальные испытательные |
| Обозначение типа СИ | TD-Tester |
| Изготовитель | Общество с ограниченной ответственностью "Димрус" (ООО "Димрус"), Пермский край, М.О. Пермский, д. Ванюки |
| Год регистрации | 2025 |
| Срок свидетельства | 10.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы универсальные испытательные TD-Tester (далее по тексту - приборы) предназначены для воспроизведения и измерений напряжения и силы постоянного и переменного тока, измерений фазового угла и электрического сопротивления постоянному току при проведении диагностических испытаний силовых трансформаторов в процессе комплексных обследований.
Принцип действия приборов заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величин на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатываются по математическим моделям и алгоритмам, и результаты измерений отображаются на встроенном сенсорном дисплее прибора или внешнем персональном компьютере (ПК), подключаемом к приборам по беспроводному интерфейсу Wi-Fi.
Приборы могут использоваться для плановой диагностики на месте эксплуатации, а также для заводских приемочных испытаний энергетического оборудования. Все диагностические тесты контролируемого оборудования, выполняемые приборами TD-Tester, включая обработку зарегистрированной информации, осуществляются в автоматическом режиме.
Испытательные сигналы напряжения и тока формируются встроенными в приборы трехфазными генераторами, подключаемыми к выходам HIGH VOLTAGE и LOW VOLTAGE, которые могут функционировать в последовательном или параллельном режиме работы. Все генераторы приборов имеют независимое непрерывное регулирование без переключения диапазонов по величине, частоте и фазе сигнала. Группы выходов по напряжению и току гальванически изолированы друг от друга и источника питания.
Основные узлы приборов: генераторы напряжения, генераторы тока, микроконтроллер, усилители, блок питания.
Конструктивно приборы размещены в закрытых металлических корпусах и изготавливаются в переносном и стоечном (6U) исполнении.
На лицевой панели размещены сенсорный дисплей, кнопка запуска тестирования, кнопка аварийного отключения, сигнальные лампы, Wi-Fi антенна и разъем интерфейса USB (опционально может быть Ethernet Tx или Ethernet Fx).
На боковой панели размещены разъемы выходного и входного сигналов, выключатель питания, разъем сети питания, кнопка автоматического предохранителя, болт заземления.
Общий вид приборов универсальных испытательных TD-Tester представлен на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 1. Знак поверки наносится в виде оттиска клейма поверителя.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпуса приборов пломбируется бумажными стикерами.
Обозначение мест пломбировки от несанкционированного доступа, нанесения знака утверждения типа и заводских номеров представлены на рисунке 2.
Место нанесения заводских номеров - на табличке технических данных на боковой панели корпуса; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.
Место нанесения знака поверки
а)
а) переносное исполнение
б)
б) стоечное исполнение

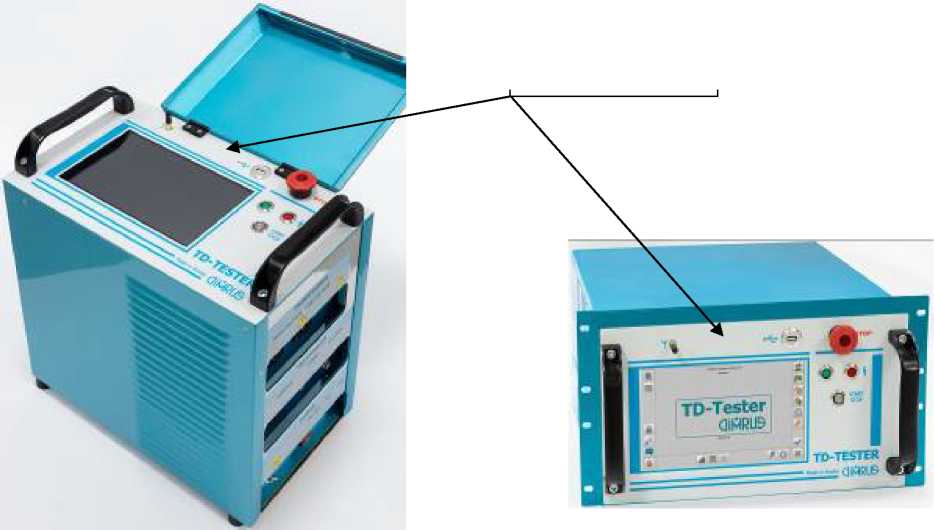

Рисунок 1 - Общий вид приборов универсальных испытательных TD-Tester с обозначением места нанесения знака поверки

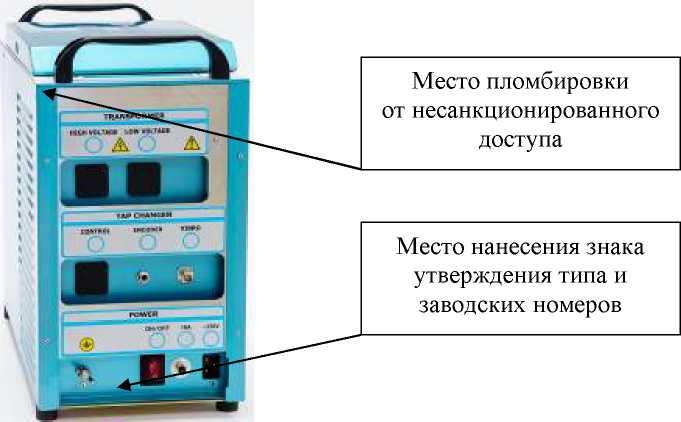

Рисунок 2 - Обозначение мест пломбировки от несанкционированного доступа, нанесения знака утверждения типа и заводских номеров
Встроенное ПО (микропрограмма) приборов реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в защищенную от записи память микроконтроллера приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер ПО) | 1.ХХХ |
| Цифровой идентификатор ПО | _ |
| Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения напряжения постоянного тока, В | от 0 до 300 |
| Пределы допускаемой основной приведенной погрешности воспроизведения напряжения постоянного тока, % | ±0,5 |
| Диапазон воспроизведения напряжения переменного тока, В | от 0 до 240 |
| Пределы допускаемой основной приведенной погрешности воспроизведения напряжения переменного тока, % | ±0,5 |
| Частота переменного тока, Г ц | 50/60 |
| Диапазон воспроизведения силы постоянного тока, А | от 0 до 33 |
| Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного тока, % | ±0,5 |
П Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон воспроизведения силы переменного тока, А | от 0 до 33 |
| Пределы допускаемой основной приведенной погрешности воспроизведения силы переменного тока, % | ±0,5 |
| Диапазон воспроизведения фазового угла напряжения переменного тока, ° | от -180 до +180 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения фазового угла напряжения переменного тока, ° | ±0,36 1) |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 330 |
| Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, % | ±0,2 |
| Диапазон измерений напряжения переменного тока, В | от 0 до 260 |
| Пределы допускаемой основной приведенной погрешности измерений напряжения переменного тока, % | ±0,2 |
| Диапазон измерений силы постоянного тока, А | от 0 до 33 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % | ±0,2 |
| Диапазон измерений силы переменного тока, А | от 0 до 33 |
| Пределы допускаемой основной приведенной погрешности измерений силы переменного тока, % | ±0,2 |
| Диапазон измерений фазового угла напряжения и силы переменного тока, ° | от -180 до +180 |
| Пределы допускаемой основной абсолютной погрешности измерений фазового угла напряжения и силы переменного тока, ° | ±0,05 2) |
| Пределы допускаемой дополнительной погрешности воспроизведения/измерений физических величин от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
| Примечания: За нормирующее значение при определении приведенной погрешности принимается верхнее значение диапазона измерений; 1) - при напряжении свыше 20 В; 2) - при напряжении более 0,3-Un. или силе тока более 0,1Пп., где Un. и 1п. - верхние пределы диапазона измерений напряжения и силы тока соответственно | |
Таблица 3 - Метрологические характеристики в режиме измерений электрического
сопротивления постоянному току
| Диапазон измерений электрического сопротивления постоянному току, Ом | Пределы допускаемой основной абсолютной погрешности измерений, Ом |
| от 0,001 до 0,01 не включ. | ±(0,001-^+0,000012) 1) |
| от 0,01 до 0,1 не включ. | ±(0,0005-^+0,0001) |
| от 0,1 до 1 не включ. | ±(0,0005-Rh.+0,001) |
| от 1 до 10 не включ. | ±(0,0005-^+0,01) |
| от 10 до 100 включ. | ±(0,0005<Ии.+0,5) 2) |
| Примечания: RM. - измеренное значение электрического сопротивления постоянному току, Ом; 1) - нормируется при испытательном токе свыше 3 А; 2) - нормируется при испытательном токе менее 3 А; Для диапазона сопротивлений от 0,001 до 10 Ом включительно сила испытательного тока должна выбираться с учетом предельного значения напряжения прибора TD-Tester | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более - переносное исполнение - стоечное исполнение | 450x240x430 450x263x481 |
| Масса, кг, не более | 32 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от -10 до +55 до 90 1) от 84 до 106 (от 630 до 795) |
| Примечание - 1) при температуре окружающего воздуха +30 °С и выше относительная влажность воздуха не должна превышать 70 % | |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на табличку технических данных приборов и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор универсальный испытательный | TD-Tester | 1 шт. |
| Кабель питания | _ | 1 шт. |
| Кейс для переноски прибора | _ | 1 шт. |
| Кейс для переноски кабелей и вспомогательного оборудования | _ | 1 шт. |
| Продолжение таблицы 6 | ||
| Наименование | Обозначение | Количество |
| Струбцина заземления | _ | 1 шт. |
| Провод заземления | _ | 1 шт. |
| Энкодер | _ | 1 шт. |
| Датчик вибрации | _ | 1 шт. |
| Набор измерительных кабелей | _ | 1 к-т |
| Кабель измерительный для каналов HV и LV | _ | 2 шт. |
| Кабель измерительный для канала Control | _ | 1 шт. |
| Кабель для подключения энкодера | _ | 1 шт. |
| Кабель для подключения датчика вибрации | _ | 1 шт. |
| Кабель интерфейсный (USB) | _ | 1 шт. |
| Клещи Кельвина | _ | 8 шт. |
| Клещи токоизмерительные с кабелем | _ | 1 к-т |
| Тележка транспортная с кронштейном для кабелей 1) | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
| Примечание - 1) поставляется по заказу | ||
приведены в руководстве по эксплуатации ВЦ.411182.001 РЭ в разделе 4. «Методы испытаний».
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ВЦ.411182.001 ТУ «Приборы универсальные испытательные TD’Tester. Технические условия».
