| Номер в госреестре | 95159-25 |
| Наименование СИ | Счетчики электрической энергии постоянного тока |
| Обозначение типа СИ | i-PROM.DC |
| Изготовитель | Общество с ограниченной ответственностью "ПромЭнерго" (ООО "ПромЭнерго"), Республика Татарстан, г Зеленодольск |
| Год регистрации | 2025 |
| Срок свидетельства | 10.04.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии постоянного тока i-PROM.DC (далее - счетчики) предназначены для измерений и учета электрической энергии и мощности постоянного тока в режимах потребления и генерации (прямом и реверсивном), измерений силы и напряжения постоянного тока.
Принцип действия счетчиков основан на операциях перемножения двух аналоговых сигналов, пропорциональных напряжению и силе постоянного тока измеряемой сети, с последующим цифровым интегрированием и преобразованием результата в последовательность импульсов, количество которых пропорционально потребленной или возвращенной электрической энергии. Измерение значений силы постоянного тока происходит за счет внешнего подключаемого шунта с номинальным значением падения напряжения 75 мВ.
Конструктивно счетчики выполнены в виде блока управления в пластиковом корпусе, предназначенного для установки на DIN-рейку. Счетчики оснащены кнопками управления и жидкокристаллическим дисплеем для отображения измерительной информации и настроек. Счетчики оснащены импульсным выходом и портом связи RS-485 с протоколом обмена Modbus RTU.
Счетчики выпускаются в модификациях i-PROM.DC-СКВТ-0,5-R-1 (стандартное исполнение корпуса) и i-PROM.DC-СКВТ-0,5-R-2 (внешнее исполнение корпуса), отличающихся степенью защиты корпуса по ГОСТ 14254-2015.
Серийный номер наносится на боковую сторону корпуса счетчика методом лазерной гравировки в виде цифрового кода.

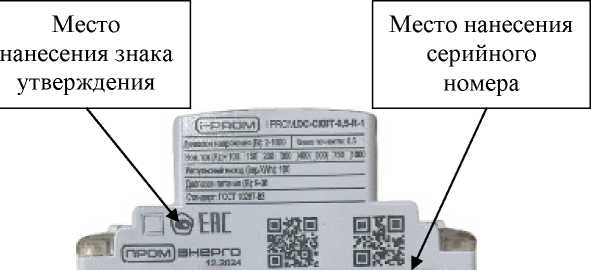

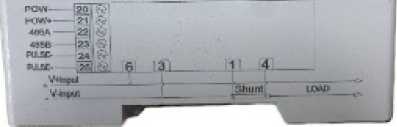

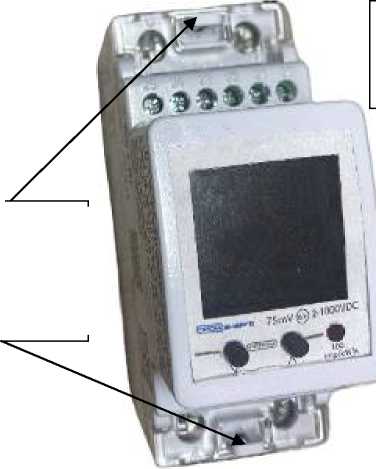

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбы со знаком поверки.
Пломбы с нанесением знака поверки
&М:247Юа0Г1О00а03
Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и серийного номера
Программное обеспечение (далее - ПО) счетчиков представлено встроенным ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики счетчиков нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | i-prom.dc x x x.hex |
| Номер версии (идентификационный номер ПО), не ниже | 1.X.X |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (X.X), где «X» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности при измерении электрической энергии по ГОСТ 10287-83 | 0,5 |
| Номинальное значение напряжения постоянного тока Uном, В | 1000 |
| Диапазон измерений напряжения постоянного тока, В | от 0,002^ Uном до Uном |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±0,2 |
| Номинальное значение напряжения постоянного тока на входе счетчика по цепи тока при работе с внешним шунтом Uш, мВ | 75 |
| Номинальное значение силы постоянного тока при работе с внешним шунтом Iном, А* | 100; 150; 200; 300; 400; 500; 750; 1000 |
| Диапазон измерений силы постоянного тока при работе с внешним шунтом, А | от 0,01 • Iном до 1,2 Iном |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока при работе с внешним шунтом, % | ±0,2 |
| Диапазон измерений электрической мощности постоянного тока при работе с внешним шунтом, кВт | U, В: от 0,002^ Uном до Uном I, А: от 0,01-1ном до 1,2-1ном |
| Пределы допускаемой относительной погрешности измерений электрической мощности постоянного тока при работе с внешним шунтом, % | ±0,5 |
| * Фактическое номинальное значение силы постоянного тока указывается в паспорте счетчика. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Емкость счетного механизма, кВт^ч | от 0 до 999999,99 |
| Порог чувствительности, % от номинального значения силы постоянного тока, не более | 0,2 |
| Диапазон напряжения питания постоянного тока (номинальное значение), В | от 9 до 36 (24) |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 36х91х71 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +30 °С), % | от -10 до +50 до 90 |
| Степень защиты по ГОСТ 14254-2015: - i-PROM.DC-СКВТ-0,5-R-1 - i-PROM.DC-СКВТ-0,5-R-2 | IP20 IP51 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 16 |
| Средняя наработка на отказ, ч | 24000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счетчика любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии постоянного тока | i-PROM.DC | 1 шт. |
| Паспорт | ДНРТ.411152.030 ПС | 1 экз. |
| Руководство по эксплуатации | ДНРТ.411152.030 РЭ | 1 экз.* |
| * Доступно для скачивания на сайте изготовителя www.promenergo-rt.ru. В бумажном виде поставляется по отдельному заказу. | ||
приведены в разделе 4 «Использование по назначению» документа ДНРТ.411152.030 РЭ «Счетчики электрической энергии постоянного тока i-PROM.DC. Руководство по эксплуатации».
ГОСТ 10287-83 «Счетчики электрические постоянного тока. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ДНРТ.411152.030 ТУ «Счетчики электрической энергии постоянного тока i-PROM.DC. Технические условия».
