| Номер в госреестре | 95146-25 |
| Наименование СИ | Системы автоматизированные управления технологическим процессом |
| Обозначение типа СИ | НТпро-ОNT6000 |
| Изготовитель | Общество с ограниченной ответственностью "ИМПЕКС-1" (ООО "ИМПЕКС-1"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 11.04.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные управления технологическим процессом HTnpo-ONT6000 (далее по тексту - комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока, частоты периодических сигналов от измерительных преобразователей (далее по тексту - ИП) различных типов с возможностью регистрации, хранения, отображения, обработки и анализа полученной информации, а так же воспроизведений силы постоянного электрического тока, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.
Принцип действия комплексов заключается в измерении силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления и частоты периодических сигналов от ИП различных типов или других источников, преобразований аналоговых сигналов в цифровой код при помощи 16-бит разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов в контроллер, регистрации и архивировании измеренных значений, отображении данных на операторских и инженерных станциях, а также воспроизведений силы постоянного электрического тока при помощи 12-разрядного ЦАП, и формировании выходных информационных и управляющих сигналов комплексов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству стоек, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
Комплексы поддерживают подключение восьми сетевых доменов, и к каждому сетевому домену подключается не более 64 пар контроллеров и 64 операторских станций.
Комплексы состоят из стоек с установленными функциональными модулями: модулей контроллера, модулей связи, модулей цифрового ввода, модулей цифрового вывода, модулей аналогового ввода, модулей аналогового вывода. Модули, доступные к размещению в комплексах указаны в таблице 1. Размещение модулей производится с передней и с задней стороны стоек. Возможно различное размещение модулей в стойках по согласованию с пользователем.
В общем случае, в состав стойки комплексов входят следующие основные компоненты:
- 2 модуля контроллера;
- оборудование связи;
- до 36 модулей входных/выходных сигналов (далее по тексту - модули ввода/вывода);
- многоканальные клеммные панели, устанавливаемые в основных и дополнительных приборных стойках, соответствующие каналам модулей ввода/вывода;
- коммутирующие кабели связи (далее по тексту - шины ввода/вывода), предназначенные для коммутации модулей контроллеров стойки с модулями ввода/вывода;
- модули ввода/вывода;
- система питания постоянного тока, включающая модули электропитания, преобразующие напряжение переменного тока внешнего источника в 24 В и 48 В постоянного тока, блок распределения электропитания 24 В постоянного тока и элементы защиты цепей электропитания (автоматы, предохранители и т.п.).
Измерительные каналы формируются на базе следующих компонентов:
- многоканальных клеммных панелей для внешних подключений к комплексам;
- многоканальных модулей ввода/вывода, осуществляющих прием и преобразование входных/выходных электрических сигналов;
- программируемых контроллеров, осуществляющих обработку измерительной информации, полученной от модулей ввода/вывода, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, и отображения результатов измерений на инженерных или операторских станциях на базе ПК.
Таблица 1 - Модули, доступные к размещению в комплексах
| Обозначение модуля | Наименование модуля |
| KM950D-H | Центральный управляющий контроллер |
| BM131B | Системная шина центрального управляющего контроллера |
| KM231A | Модуль аналогового ввода 8-канальный |
| KM231D | Модуль аналогового ввода 8-канальный с HART протоколом |
| KM231H | Модуль аналогового ввода 16-канальный |
| KM231J | Модуль аналогового ввода 16-канальный с HART протоколом |
| KM232A | Модуль ввода сигналов термопреобразователей сопротивления 8-канальный |
| KM233A | Модуль ввода сигналов термопар и напряжения мВ 8-канальный |
| KM233B | Модуль ввода сигналов термопар и напряжения мВ 16-канальный |
| KM236A | Модуль аналогового вывода 6-канальный |
| KM236C | Модуль аналогового вывода 8-канальный с HART протоколом |
| KM236D | Модуль аналогового вывода 8-канальный |
| KM236B | Модуль аналогового вывода 4-канальный с HART протоколом |
| KM236E | Модуль аналогового вывода 16-канальный |
| KM237A | Модуль ввода импульсных сигналов 4-канальный |
| KM234A | Модуль дискретного ввода 16-канальный |
| KM234B | Модуль дискретного ввода 32-канальный |
| KM235B | Модуль дискретного вывода 16-канальный |
Заводской номер комплексов в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр и разделенного тире, наносится на идентификационную табличку методом печати.
Идентификационная табличка располагается на верхней части передней двери стоек.
Место нанесения знака поверки не предусмотрено.
Общий вид стойки комплексов с указанием мест нанесения идентификационной таблички приведен на рисунке 1.
Идентификационная табличка с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2.
Пломбировка комплексов не предусмотрена. Для защиты измерительных компонентов комплексов предусмотрено закрытие дверей стоек на ключ.
Идентификационные номера функциональных модулей из состава комплексов в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр и разделенного тире расположены на боковой поверхности функциональных модулей и перечислены в паспорте на комплексы.

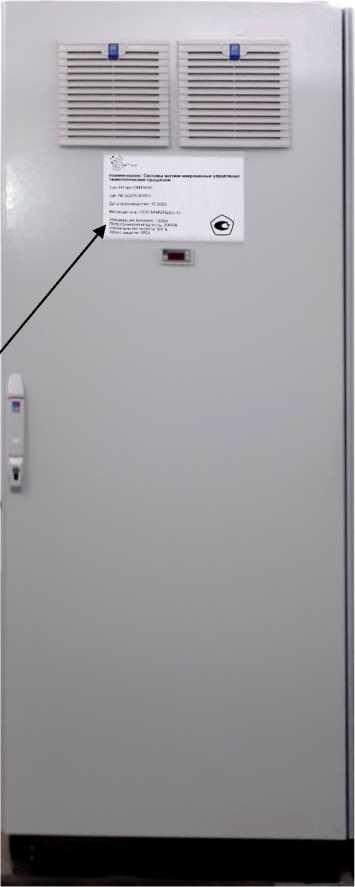

Место нанесения идентификационной таблички комплексов

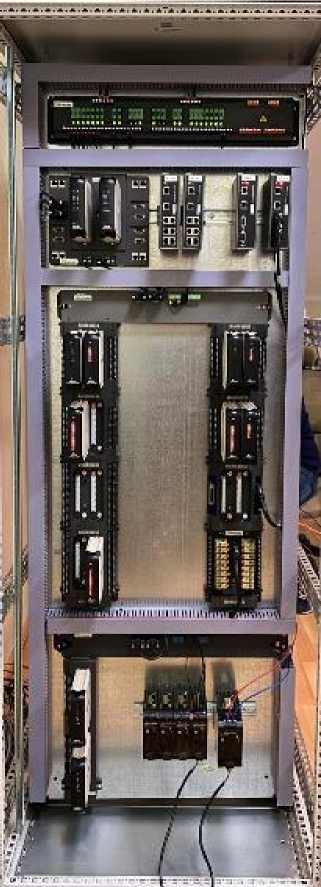

Рисунок 1 - Общий вид стойки комплексов
Рисунок 2 - Идентификационная табличка комплексов
Программное обеспечение (далее - ПО) разделяется встроенное и внешнее ПО.
Встроенным ПО является ПО модулей контроллера и модулей ввода/вывода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО представляет собой ПО верхнего уровня «KVIEW/DS-RT» и позволяет идентифицировать встроенное ПО модулей, выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений и не вносит изменения в измерительную и другую информацию. Предусмотрено разделение прав пользователей и защита паролем.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО комплексов приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KVIEW/DS-RT |
| Номер версии (идентификационный номер) ПО, не ниже | 5.0 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Идентификационные данные встроенного ПО
| Идентификационное наименование ПО, соответствующее обозначению модуля | Номер версии (идентификационный номер) ПО, не ниже | Цифровой идентификатор ПО |
| KM231A | 5.1.00 | - |
| KM231D | 5.1.00 | - |
| KM231H | 5.2.00 | - |
| KM231J | 5.1.00 | - |
| KM232A | 1.0.00 | - |
| KM233A | 1.0.00 | - |
| KM233B | 4.0.00 | - |
| KM236A | 5.3.00 | - |
| KM236B | 3.1.00 | - |
| KM236C | 5.3.00 | - |
| KM236D | 5.1.00 | - |
| KM236E | 5.1.00 | - |
| KM237A | 5.2.00 | - |
| KM950D-H | 8.1.0001 | - |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Модуль аналогового ввода 8-канальный KM231A | |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности силы постоянного электрического тока, % | ±0,004 |
| Модуль аналогового ввода 8-канальный с HART протоколом KM231D | |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности силы постоянного электрического тока, % | ±0,004 |
| Диапазон измерений постоянного электрического напряжения, В | от 0 до 10 |
| Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности постоянного электрического напряжения, % | ±0,004 |
| Модуль аналогового ввода 16-канальный KM231H | |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности силы постоянного электрического тока, % | ±0,004 |
| Модуль аналогового ввода 16-канальный с HART протоколом KM231J | |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности силы постоянного электрического тока, % | ±0,004 |
| Модуль ввода сигналов термопреобразователей сопротивления 8-канальный KM232A | |
| Диапазон измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, °C - Pt50 (а=0,00385 °C’1) - Pt100 (а=0,00385 oC’i) - Ni120 (а=0,00617 oC’i) - Cu50 (а=0,00428 °C’i) - Cu100 (а=0,00428 °C’i) | от -200 до +630 от -200 до +630 от -60 до +180 от -50 до +150 от -50 до +150 |
| Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, % | ±0,004 |
Продолжение таблицы 4
| 1 | 2 |
| Модуль ввода сигналов термопар и напряжения мВ 8-канальный KM233A | |
| Диапазон измерений постоянного электрического напряжения, мВ | от -100 до 100 |
| Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности измерений постоянного электрического напряжения, % | ±0,004 |
| Модуль ввода сигналов термопар и напряжения мВ 16-канальный KM233B | |
| Диапазон измерений постоянного электрического напряжения, мВ | от -100 до 100 |
| Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности измерений постоянного электрического напряжения, % | ±0,004 |
| Модуль аналогового вывода 6-канальный KM236A | |
| Диапазон воспроизведения силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,004 |
| Модуль аналогового вывода 4-канальный с HART протоколом KM236B | |
| Диапазон воспроизведения силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,004 |
| Модуль аналогового вывода 8-канальный с HART протоколом KM236C | |
| Диапазон воспроизведения силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,004 |
| Модуль аналогового вывода 8-канальный KM236D | |
| Диапазон воспроизведения силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,004 |
| Модуль аналогового вывода 16-канальный KM236E | |
| Диапазон воспроизведения силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,004 |
Продолжение таблицы 4
| 1 | 2 |
| Модуль ввода импульсных сигналов 4-канальный KM237A | |
| Диапазон измерений частоты, Гц | от 1 до 25 000 |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 1 до 10000 Гц, Гц | ±1 |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне свыше 10000 до 25000 Гц, Гц | ±3 |
| Примечания: 1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2. Дополнительная погрешность вызвана изменением температуры окружающей среды в пределах условий эксплуатации на каждый 1 °С от нормальной температуры окружающей среды. 3. Основная и дополнительная погрешности суммируются алгебраически. | |
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 198 до 242 50 |
| Потребляемая мощность стойки, В^А, не более | 200 |
| Нормальные условия измерений: - температура окружающей среды, C | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды, C - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +70 80 от 84,0 до 106,0 |
| Габаритные размеры стойки, мм, не более: - ширина - высота - глубина | 800 2200 800 |
| Масса одной стойки, кг, не более | 300 |
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 300000 |
| Срок службы, лет | 15 |
наносится на идентификационную табличку методом печати согласно схеме, указанной на рисунке 2 и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная управления технологическим процессом НТпро-ОNT6000 | - | 1 шт. |
| Паспорт | НТПР.424359.002 ПС | 1 экз. |
| Руководство по эксплуатации | НТПР.424359.002 РЭ | 1 экз. |
| Примечание - Комплектность модулей, поставляемых к экземпляру комплекса, указывается в паспорте. | ||
приведены в разделе 1. «Общее описание» руководства по эксплуатации НТПР.424359.002 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;
НТПР.424359.001 ТУ «Системы автоматизированные управления технологическим процессом НТпро-ОNT6000. Технические условия».
