| Номер в госреестре | 95144-25 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1182 |
| Изготовитель | "CHANGZHOU TONGHUI ELECTRONICS CO., LTD", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 11.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1182 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют один канал с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения.
Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположены функциональные клавиши и поворотный регулятор для установки параметров на выходных клеммах источника питания, клеммах для контроля напряжения на удаленной нагрузке и входных клеммах встроенного вольтметра (вход DVM).
На задней панели источников расположены:
- выходной терминал с выходом для подключения нагрузки, входом обратной связи для подключения удаленной нагрузки и входом встроенного вольтметра (вход DVM);
- интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу);
- вентиляционное отверстие и разъем сети питания.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
Таблица 1 - Модификации источников
| Модификация | Выходное напряжение, В | Выходной ток, А | Мощность, Вт |
| АКИП-1182-20-5 | от 0 до 20 | от 0 до 5 | 100 |
| АКИП-1182-32-3 | от 0 до 32 | от 0 до 3 | 96 |
| АКИП-1182-72-1,5 | от 0 до 72 | от 0 до 1,5 | 108 |
| АКИП-1182-20-10 | от 0 до 20 | от 0 до 10 | 200 |
| АКИП-1182-32-6 | от 0 до 32 | от 0 до 6 | 192 |
| АКИП-1182-72-3 | от 0 до 72 | от 0 до 3 | 216 |
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией,
эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной
печати.

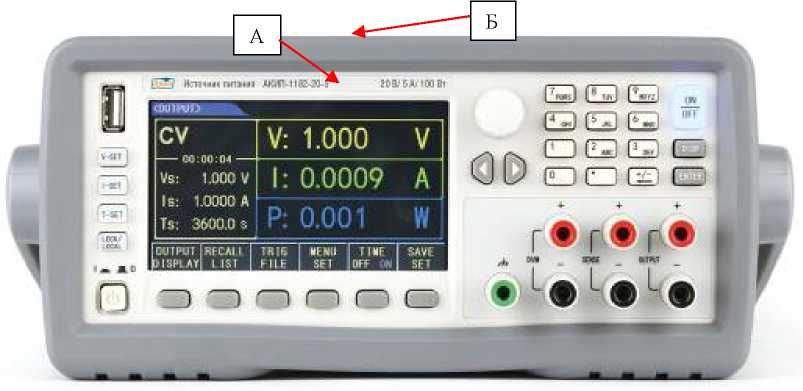

Рисунок 1 - Общий вид модификаций источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

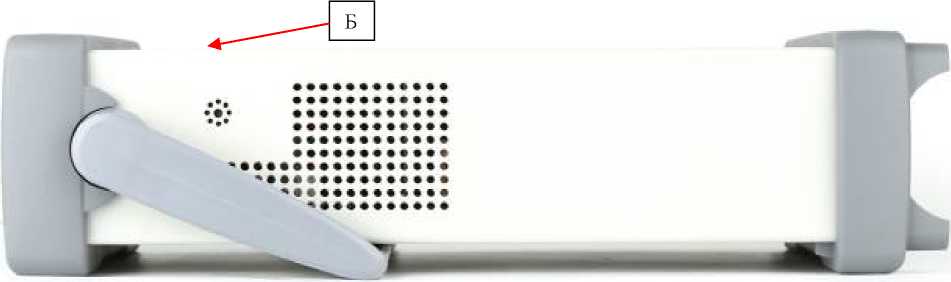

Рисунок 2 - Вид боковой стороны модификаций источников с местом нанесения знака поверки (Б)

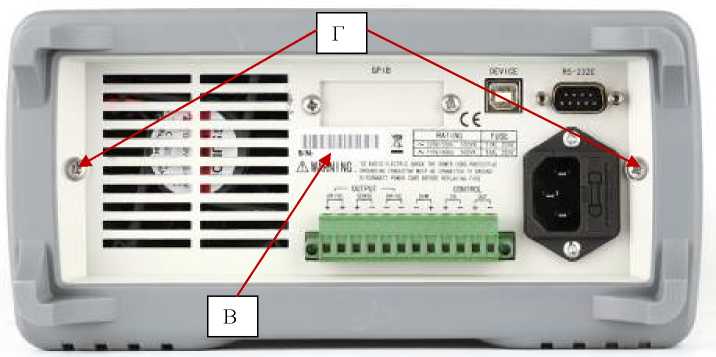

Рисунок 3 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ver |
| Номер версии (идентификационный номер ПО) | не ниже 0.0.1 |
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения
| Модификация | Пределы допускаемой абсолютной погрешности установки/измерения напряжения, В |
| АКИП-1182-20-5 | ±(0,0003-U+0,003) |
| АКИП-1182-32-3 | |
| АКИП-1182-72-1,5 | |
| АКИП-1182-20-10 | |
| АКИП-1182-32-6 | |
| АКИП-1182-72-3 | |
| Примечания: U - значение напряжения постоянного тока, установленное/измеренное на источнике, В | |
Таблица 4 - Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока с помощью встроенного вольтметра (вход DVM)________________________
| Модификация | Пределы допускаемой абсолютной погрешности измерения напряжения, В1) |
| АКИП-1182-20-5 | ±(0,0002-U+0,010) |
| АКИП-1182-32-3 | |
| АКИП-1182-72-1,5 | |
| АКИП-1182-20-10 | |
| АКИП-1182-32-6 | |
| АКИП-1182-72-3 | |
| Примечания: 1) Нормированный диапазон измерения напряжения с помощью встроенного вольтметра (вход DVM) от 0 до 40 В U - значение напряжения постоянного тока, измеренное встроенным вольтметром, В | |
Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке
| Модификация | Нестабильность напряжения при изменении силы тока нагрузки, В |
| АКИП-1182-20-5 | ±(0,0001-U+0,002) |
| АКИП-1182-32-3 | |
| АКИП-1182-72-1,5 | |
| АКИП-1182-20-10 | |
| АКИП-1182-32-6 | |
| АКИП-1182-72-3 | |
| Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
| Модификация | Нестабильность напряжения при изменении напряжения питания источников, В |
| АКИП-1182-20-5 | ±(0,0001-U+0,001) |
| АКИП-1182-32-3 | |
| АКИП-1182-72-1,5 | |
| АКИП-1182-20-10 | |
| АКИП-1182-32-6 | |
| АКИП-1182-72-3 | |
| Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 7 - Значения уровня пульсаций выходного напряжения
| Модификация | Уровень пульсаций выходного напряжения, мВскз, не более |
| АКИП-1182-20-5 АКИП-1182-32-3 АКИП-1182-72-1,5 АКИП-1182-20-10 АКИП-1182-32-6 АКИП-1182-72-3 | 1 |
Таблица 8 - Пределы допускаемой основной абсолютной погрешности установки силы тока
| Модификация | Пределы допускаемой абсолютной погрешности установки силы тока, А |
| АКИП-1182-20-5 | ±(0,0005-1+0,002) |
| АКИП-1182-32-3 | |
| АКИП-1182-72-1,5 | |
| АКИП-1182-20-10 | |
| АКИП-1182-32-6 | |
| АКИП-1182-72-3 | |
| Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 9 - Пределы допускаемой основной абсолютной погрешности измерения силы тока
| Модификация | Пределы допускаемой абсолютной погрешности измерения силы тока, А |
| АКИП-1182-20-5 | ±(0,00054+0,002) |
| АКИП-1182-32-3 | |
| АКИП-1182-72-1,5 | |
| АКИП-1182-20-10 | ±(0,00054+0,002,5) |
| АКИП-1182-32-6 | |
| АКИП-1182-72-3 | |
| Примечания: I - значение силы постоянного тока, измеренное источником, А | |
Таблица 10 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке
| Модификация | Нестабильность силы тока при изменении напряжения на нагрузке, А |
| АКИП-1182-20-5 | ±(0,00054+0,0015) |
| АКИП-1182-32-3 | |
| АКИП-1182-72-1,5 | |
| АКИП-1182-20-10 | |
| АКИП-1182-32-6 | |
| АКИП-1182-72-3 |
Примечания:
I - значение силы постоянного тока, установленное на источнике, А
Таблица 11 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания__________________________________________________
| Модификация | Нестабильность силы тока при изменении напряжения питания, А |
| АКИП-1182-20-5 | ±(0,00054+0,001) |
| АКИП-1182-32-3 | |
| АКИП-1182-72-1,5 | |
| АКИП-1182-20-10 | |
| АКИП-1182-32-6 | |
| АКИП-1182-72-3 | |
| Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 12 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 13 - Основные технические характеристики источников питания
| Наименование характеристики | Значение |
| Напряжение питания, В | от 198 до 242 |
| Частота напряжения питания, Г ц | от 47,5 до 52,5 от 57,0 до 63,0 |
| Масса, кг, не более | 8,1 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 235х111х440 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более | от 0 до +40 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 14 - Комплектность источников питания
| Наименование | Обозначение | Количество шт./экз. |
| Источник питания | АКИП-1182 1) | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации на CD-диске | - | 1 |
| 1) В зависимости от модификации | ||
приведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1182».
