| Номер в госреестре | 95139-25 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | MOORiNET |
| Изготовитель | Общество с ограниченной ответственностью "Интеллектика" (ООО "Интеллектика"), г. Ростов-на-Дону |
| Год регистрации | 2025 |
| Срок свидетельства | 08.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дальномеры лазерные MOORiNET (далее - дальномеры) предназначены для измерений расстояний.
Принцип измерений расстояний дальномерами основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульсный лазерный излучатель дальномеров генерирует множество импульсов в инфракрасной области спектра, которые через формирующую оптику направляются на цель, до которой необходимо измерить расстояние. Эти импульсы отражаются от цели и с помощью приемной оптики фокусируются на фоточувствительной площадке приемного фотодиода дальномеров, где при помощи электроники определяется время прохождения импульсов и вычисляется расстояние до цели.
Нулевой (начальной) точкой отсчёта дальномеров является фланец (со стеклом) лицевой части корпуса.
Результаты измерений расстояний выводятся на экран персонального компьютера либо в автоматизированные системы управления технологическими процессами (АСУТП) по интерфейсам RS-422 или Ethernet.
Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Для обеспечения температурного режима эксплуатации и предотвращения образования конденсата внутри корпуса может устанавливаться нагревательный элемент. Для защиты от внешних воздействий осадков дальномер может оснащаться защитным кожухом с козырьком.
Электропитание дальномеров осуществляется от внешней сети постоянного тока.
К данному типу средств измерений относятся дальномеры лазерные MOORiNET, изготавливаемые в следующих модификациях: MOORiNET.iMeter device, MOORiNET.NCM Appliance, MOORiNET.LDR, отличающиеся масса-габаритными размерами корпуса и применяемыми крепёжными элементами для необходимого пространственного положения дальномеров на месте эксплуатации. Модификация MOORiNET.iMeter device применяется для проведения измерений в горизонтальной плоскости, модификация MOORiNET.NCM Appliance - в вертикальной плоскости, модификация MOORiNET.LDR -для измерений в горизонтальной и/или вертикальной плоскостях. По заказу потребителя верхний предел измерений может быть программно ограничен.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку, расположенную на корпусе дальномера.
Нанесение знака поверки на средство измерений не предусмотрено.
Для защиты корпуса дальномера от вскрытия производитель осуществляет пломбирование крепёжных винтов корпуса с использованием проволоки и одноразовых роторных пломб.
Общий вид приборов приведён на рисунке 1.
а) б)
заводским номером средства измерений

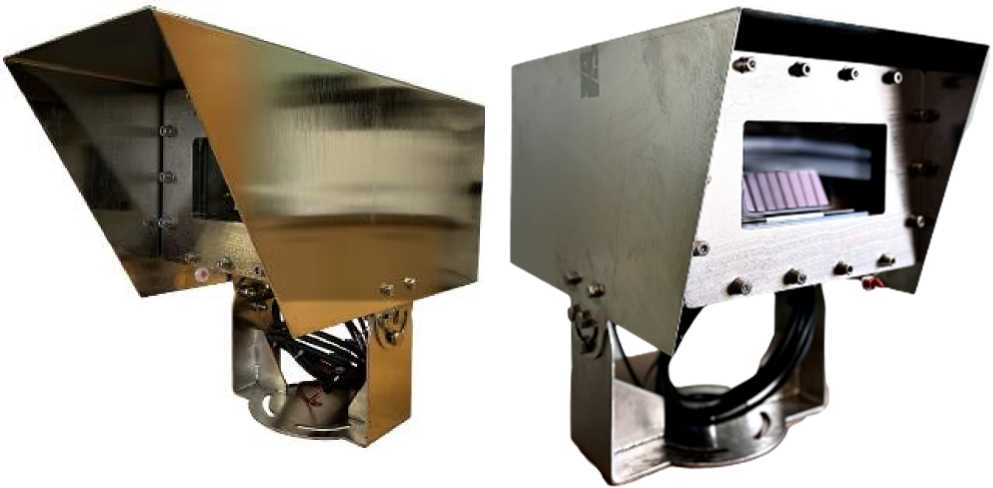

Рисунок 1 - Общий вид дальномеров лазерных MOORiNET модификаций: а) MOORiNET.iMeter device, MOORiNET.NCM Appliance; б) MOORiNET.LDR
а) б)

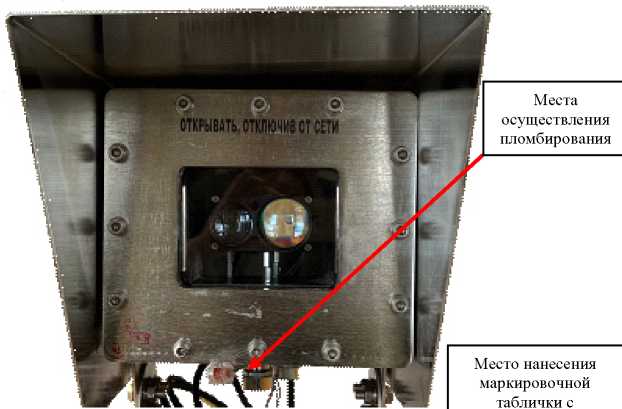

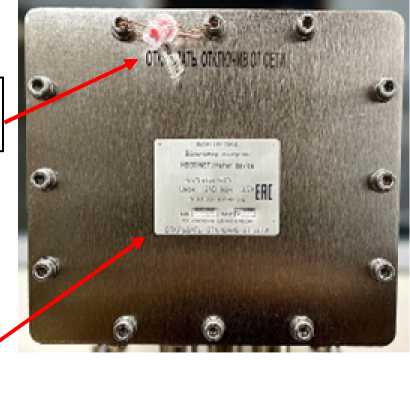

Рисунок 2 - Места расположения маркировочной таблички с указанием заводского номера и пломб производителя: а) вид спереди; б) вид сзади
Метрологически значимое микропрограммное обеспечение (далее - МПО) устанавливается в защищенную от записи энергонезависимую память микроконтроллера дальномеров на заводе-изготовителе во время производственного цикла. Обновление МПО в процессе эксплуатации не осуществляется, идентификационные данные отсутствуют.
Программное обеспечение (далее - ПО) «MN.iMeter Util», устанавливаемое на персональный компьютер, предназначено для индикации измеряемых дальномером значений, измеренных расстояния и отображения диагностических данных о работе дальномера. Данное ПО не является метрологически значимым.
Защита микропрограммного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | З | Значение |
| Идентификационное наименование ПО | МПО | MN.iMeter Util |
| Номер версии (идентификационный номер ПО) | _ | не ниже 1.02.0 |
| Цифровой идентификатор ПО | _ | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Нижний предел измерений, м | 1,5 |
| Верхний предел измерений 1), 2), 4), м | от 200 до 500 |
| Пределы допускаемой абсолютной погрешности измерений расстояний 2), 3), мм | ±20 |
| 1) Верхний предел измерений определяется заказом потребителя. Действительное значение указано в паспорте; 2) При измерении на поверхность с отражательной способностью не менее 80% при низкой фоновой освещенности; 3) При температуре окружающей среды 23±2 °С; 4) Спустя время предварительного прогрева не менее 15 минут. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 11 до 28 |
| Габаритные размеры (ШиринахДлинахВысота), мм, не более, модификаций: - MOORiNET.iMeter device, MOORiNET.NCM Appliance - MOORiNET.LDR | 275x485x652 330x540x460 |
| Масса, кг, не более, модификаций: - MOORiNET.iMeter device, MOORiNET.NCM Appliance - MOORiNET.LDR | 45 55 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -45 до +50 85 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Дальномер лазерный* | MOORiNET | 1 шт. |
| Комплект электрических кабелей | _ | 1 шт. |
| Козырек | _ | 1 шт. |
| Поворотный механизм | _ | 1 шт. |
| Комплект крепежа | _ | 1 шт. |
| Монтажная опора* | ЕРМТ.402313.130/ ЕРМТ.402313.140/ ЕРМТ.402313.150/ ЕРМТ.402313.160 | По заказу |
| Установочный уровень | _ | По заказу |
| Программное обеспечение на электронном носителе | MN.iMeter Util | 1 шт. |
| Паспорт | ЕРМТ.402313.100 ПС | 1 шт. |
| Руководство по эксплуатации | ЕРМТ.402313.100 РЭ | 1 экз. |
| * модификация определяется договором поставки | ||
приведены в разделе 2 «Использование по назначению» документа ЕРМТ.402313.100 РЭ.
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374
ТУ 26.51.12-001-80378830-2022 Дальномеры лазерные MOORiNET. Технические условия
