| Номер в госреестре | 95123-25 |
| Наименование СИ | Контроллеры телемеханики |
| Обозначение типа СИ | А-Сигнал ТМ |
| Изготовитель | Общество с ограниченной ответственностью Малое научно-производственное предприятие "АНТРАКС" (ООО МНПП "АНТРАКС"), Московская обл., г. Фрязино |
| Год регистрации | 2025 |
| Срок свидетельства | 07.04.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры телемеханики А-Сигнал ТМ (далее по тексту - контроллеры) предназначены для измерений текущего времени, автоматической синхронизации и хранения собственной шкалы времени.
Принцип действия контроллеров заключается в хранении собственной шкалы времени на основе кварцевого резонатора и микросхемы часов реального времени.
Контроллеры предназначены для сбора, хранения, обработки и передачи данных с приборов учёта передаваемой (принимаемой) активной и реактивной энергии и мощности присоединений 0,22 кВ и выше. Могут быть использованы при создании автоматизированных систем коммерческого учета электроэнергии (АСКУЭ), а также для применения на объектах ДЗО ПАО «Россети» с классом напряжения от 6 до 20 кВ в качестве устройства сбора и передачи данных (УСПД) с функциями информационно-вычислительного комплекса электроустановок (ИВКЭ).
Конструктивно контроллеры состоят из печатной платы с элементами и разъемами для внешних подключений, размещенной в алюминиевом корпусе, предназначенном для установки в шкафы, стойки или на монтажную DIN-рейку типа ТН35.
Контроллеры изготавливаются в единой модификации А-Сигнал ТМ.
Контроллеры оснащены двумя портами Ethernet 10/100 Мбит/с, двумя портами RS-485, одним портом USB, встроенным GSM/GPRS/3G-модемом (два слота для SIM-карт, обеспечивающие резервирование канала связи), энергонезависимыми часами реального времени, GPS.
Контроллеры обеспечивают определение координат места установки, а также прием сигналов точного времени, поддерживают протоколы обмена ГОСТ Р МЭК 60870-5-101 и ГОСТ Р МЭК 60870-5-104 и (S)NTP.
Контроллеры обеспечивают автоматическую коррекцию времени с уровня информационно-вычислительного комплекса (ИВК) при расхождении времени контроллеров с ИВК по протоколу NTP с интервалом не реже 1 раза в час.
В контроллерах реализованы режимы обмена информацией с интеллектуальной системой учета электроэнергии (ИСУ): по регламенту, спорадически и по запросу.
Для защиты измеренных данных и параметров контроллеров от несанкционированных изменений предусмотрена механическая и программная защита. Место пломбировки контроллеров предусмотрено в соответствии с рисунками 1-3.
Заводской номер контроллеров, состоящий из арабских цифр, наносится типографским методом на переднюю и заднюю панель и на маркировочную табличку, расположенной на верхней панели контроллеров.
Место нанесения знака поверки не предусмотрено.

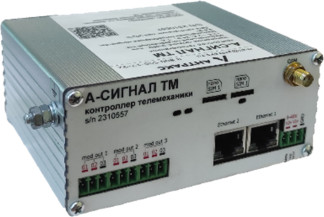

Вид спереди контроллеров с указанием мест нанесения знака утверждения типа, пломбировки и заводского номера представлен на рисунке 1.

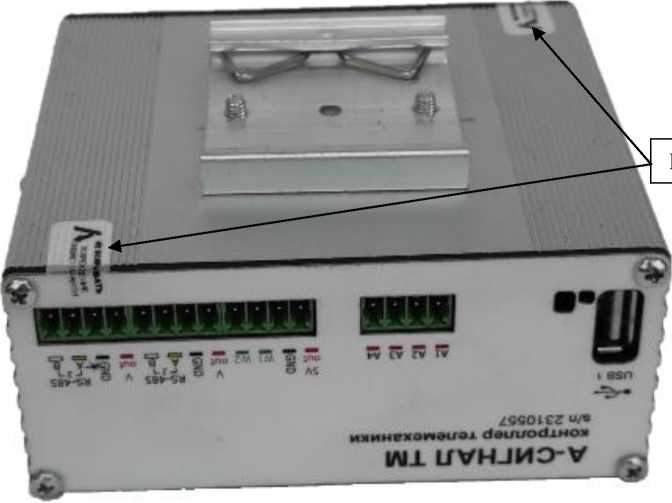

Вид сзади контроллеров с указанием мест нанесения пломбировки и заводского номера представлен на рисунке 2.
Рисунок 1 -Вид спереди контроллеров с указанием мест нанесения знака утверждения типа, пломбировки и заводского номера
Рисунок 2 - Вид сзади контроллеров с указанием мест нанесения пломбировки и заводского номера
Рисунок 3 - Вид снизу контроллеров с указанием мест пломбировки
Программное обеспечение (далее - ПО) контроллеров является встроенным ПО.
Встроенное ПО является метрологически значимым. Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений реализована с помощью паролей и ведения журнала событий.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в Таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ENLOGIC E2R2(G) |
| Номер версии (идентификационный номер) ПО | 6 build 13.12.2024 08:34-d [EnLogic] |
| Цифровой идентификатор ПО | 8DF6EDC5020E87136B73F8051BFA2CA2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности хранения формируемой шкалы времени в автономном режиме за сутки, с | ±1 |
| Пределы допускаемой дополнительной абсолютной погрешности хранения формируемой шкалы времени в автономном режиме за сутки, с | ±0,1 |
| Примечание - Дополнительная погрешность вызвана изменением температуры окружающей среды в пределах условий эксплуатации на каждый 1 °C от нормальных условий измерений. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 9 до 48 |
| Максимальная потребляемая мощность, Вт, не более | 9,6 |
| Нормальные условия измерений: - температура окружающей среды, °C | от +15 до +35 |
| - относительная влажность, % | от 25 до 95 |
| Условия эксплуатации: - температура окружающей среды, C | от -40 до +70 |
| - относительная влажность при температуре +35 C, %, не более | 95 |
| Габаритные размеры с учетом антенны GSM, без учета крепления, мм, не более: - ширина | 116 |
| - высота | 145 |
| - глубина | 47 |
| Масса, кг, не более | 0,6 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 87600 |
| Средний срок службы, лет | 15 |
наносится типографским методом на маркировочную табличку, расположенной на верхней панели контроллеров и на титульные листы паспорта и руководства по эксплуатации методом офсетной печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер телемеханики А-Сигнал ТМ | - | 1 шт. |
| Паспорт | АНТ.01021.07.002-03 | 1 экз. |
| Руководство по эксплуатации | АНТ.01021.07.001-05 | 1 экз. |
приведены в разделе 1.3 «Технические характеристики» руководства по эксплуатации АНТ.01021.07.001-05.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.30.23-024-59795650-2022. «Контроллер телемеханики А-Сигнал ТМ.
Технические условия».
