| Номер в госреестре | 95119-25 |
| Наименование СИ | Модули параметров газового потока |
| Обозначение типа СИ | TPF-100 |
| Изготовитель | FOCUSED PHOTONICS (HANGZHOU) INC., КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 07.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули параметров газового потока TPF-100 (далее - модуль) предназначены для автоматического измерения параметров газового потока (температуры, давления и скорости) в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Принцип действия модулей для измерений каждого параметра индивидуальный.
Для измерения температуры используется резистивный датчик температуры, использующий платину в качестве чувствительного элемента. На выходе создается токовый сигнал с диапазоном от 4 до 20 мА, величина которого прямо пропорциональна значению температуры.
Для измерения давления используется прецизионная изолирующая мембрана, а также измерительная схема, которая устанавливается внутри устройства и преобразует значение давления в токовый сигнал в диапазон от 4 до 20 мА. Величина выходного тока прямо пропорциональна значению давления.
Для измерения скорости потока используется расходомер на основе трубки Пито. Измерительное устройство определяет разность между динамическим и статическим давлением и на основании этого определяет скорость потока, преобразуя в токовый сигнал с диапазоном от 4 до 20 мА, значение которого прямо пропорционально скорости потока газа.
Модули состоят из первичного преобразователя и вторичного блока
Модули выпускаются в двух исполнениях: со встроенным боксом или с внешним боксом, в зависимости от условий монтажа.
Модули передают информацию об измеряемой величине по двухпроводной линии связи вместе с сигналом постоянного тока 4-20 мА, не оказывая на него влияния.
Модуль выполняет следующие основные функции:
- измерение температуры, давления, скорости газового потока;
- передачу измеренных данных с помощью аналоговых выходов по току (от 4 до 20 мА).

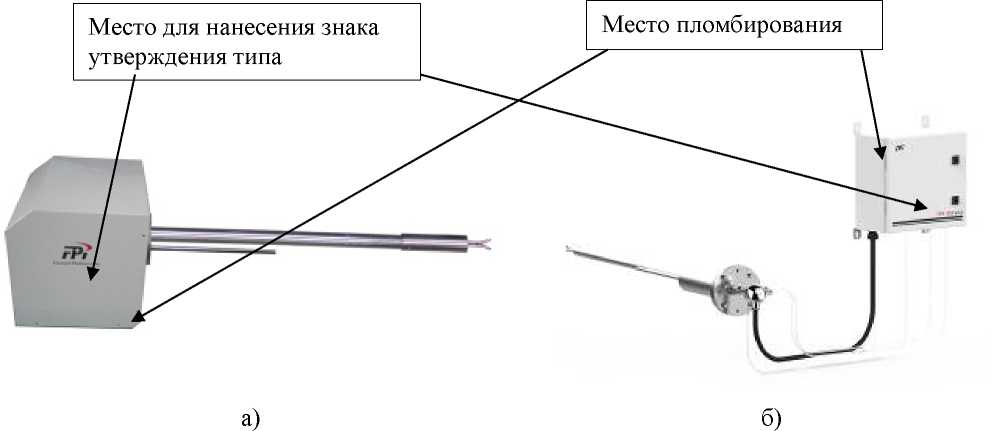

Общий вид модулей, место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера СИ, в виде буквенно-цифрового кода, показаны на рисунке 1.
Рисунок 1 - Общий вид модуля параметров газового потока TPF-100. а) со встроенным боксом; б) с внешним боксом
Таблица 1 - Метрологические характеристики модулей
| Наименование характеристики | Значение |
| Диапазон измерений температура газовой пробы, оС | от 0 до +400 |
| Пределы допускаемой абсолютной погрешности измерений температура газовой пробы, оС | ±2,0 |
| Диапазон измерений абсолютного давления относительно 1013 гПа, гПа | от -100 до +100 |
| Пределы допускаемой абсолютной погрешности абсолютного измерений давления, гПа | ±2,0 |
| Диапазон измерений скорости газового потока, м/с | от 4 до 35 |
| Пределы допускаемой абсолютной погрешности скорости газового потока, м/с | ±1,0 |
Таблица 2 - Основные технические характеристики модулей
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более 1) длина (с учетом первичного преобразователя) ширина высота | 17002) 300 300 |
| Масса, кг, не более | 25 |
| Напряжение питания, В, не более | 24 |
| Потребляемая электрическая мощность, Вт, не более | 100 |
| Условия эксплуатации вторичного блока: диапазон температуры окружающей среды, °С диапазон относительной влажности окружающей среды, % диапазон атмосферного давления, кПа | от - 50 до +70 до 100 от 84 до 106,7 |
| 1) В зависимости от варианта исполнения. 2) В зависимости от размеров газохода. | |
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую сторону модуля.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль параметров газового потока | TPF-100 | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Комплект монтажный | 1 шт. |
приведены в разделе «Введение» документа «Модуль параметров газового потока.
Руководства по эксплуатации».
Стандарт предприятия FOCUSED PHOTONICS (HANGZHOU) INC., КНР
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 13.03.2026 |
