| Номер в госреестре | 95118-25 |
| Наименование СИ | Счетчики высоковольтные однофазные |
| Обозначение типа СИ | СЕ401 MM |
| Изготовитель | Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера"), г. Ставрополь |
| Год регистрации | 2025 |
| Срок свидетельства | 07.04.2030 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики высоковольтные однофазные СЕ401 MM (далее - СВО) предназначены для измерений напряжения, силы тока, частоты сети, активной и реактивной мощности и ведут учет активной и реактивной энергии в электрических сетях переменного тока промышленной частоты с изолированной нейтралью, с классом напряжения сети 6 или 10 кВ в зависимости от исполнения.
СВО являются многофункциональными однофазными 4-х квадрантными приборами учета и могут быть использованы как самостоятельные устройства для однофазного учета электроэнергии. При наличии импульсов синхронизации, обеспечивающих одновременность выборок аналоговых сигналов, СВО могут функционировать в составе высоковольтных трёхфазных приборов учета серии СЕ401.
Принцип измерения напряжения и тока заключается в аналого-цифровом преобразовании сигналов, получаемых от датчиков напряжения и тока, и дальнейшей обработки потоков цифровых отсчётов методами цифровой обработки сигналов с помощью микроконтроллера. В качестве датчика напряжения используется высоковольтный фазокомпенсированный делитель напряжения. Датчиком тока является разъёмная катушка Роговского. Датчики вырабатывают измерительные напряжения, согласованные по уровню с требуемыми входными напряжениями АЦП. В качестве АЦП используются высокоточные 24-разрядные сигма-дельта преобразователи.
СВО измеряют междуфазное напряжение, фазный ток и связанные с ними активную и реактивную мощности. Также СВО измеряют частоту питающей сети и рассчитывают коэффициент активной мощности нагрузки (cos ф). Кроме этого, СВО ведут учёт активной и реактивной энергий, которые накапливаются в отдельных счётчиках в зависимости от квадранта нахождения вектора полной мощности. Активная энергия разделяется по двум направлениям (потребление и отдача), реактивная энергия - по 4-м квадрантам.
СВО оснащены двумя интерфейсами: беспроводным Bluetooth Low Energy (BLE) и волоконно-оптическим.
СВО размещаются непосредственно на высоковольтном проводе и подключаются к другому проводу с помощью комбинированного оптоэлектрического кабеля через контактирующее устройство.
Результаты измерений СВО доступны с помощью устройства считывания CE901 по интерфейсу BLE и по волоконно-оптическому интерфейсу.
Структура условного обозначения СВО приведена на рисунке 1.
СЕ401 MM C37.6X X.BV.YDZ
Дополнительные функции:
см. таблицу 2.
Интегрированные интерфейсы связи: см. таблицу 1.
Номинальный или базовый (максимальный) ток:
1 - 5 (100) А;
2 - 10 (200) А;
3 - 20 (200) А;
4 - 30 (400) А.
Номинальное напряжение:
5 - 6 кВ;
6 - 10 кВ;
Класс точности по
активной/реактивной энергии:
6 - 0,5S/1
Корпус:
С37 - универсальный (для наружной и внутренней установки)
Рисунок 1 - Структура условного обозначения СВО
Таблица 1 - Исполнения СВО - интегрированные интерфейсы связи
| № п/п | Обозначение интегрированных интерфейсов связи | Интерфейс |
| 1 | B | BLE |
| 2 | V | Волоконно-оптический |
Таблица 2 - Исполнения СВО - дополнительные функции
| № п/п | Обозначение дополнительных функций | Дополнительная функция |
| 1 | Y | 2 направления учета |
| 2 | D | Внешний дисплей |
| 3 | Z | C расширенный набором данных |
Исполнения СВО в зависимости от номинального напряжения, номинального (базового), максимального токов с соответствующими значениями постоянной счетчика приведены в таблице 3.
Таблица 3 - Исполнения СВО
| Условное обозначение СВО | Номинальное напряжение, кВ | Номинальный, базовый (максимальный) ток, А | Постоянная счетчика имп/кВт-ч, имп/квар^ч |
| СЕ401ММ C37.651.BV.YDZ | 6 | 5 (100) | 200 |
| СЕ401ММ C37.652.BV.YDZ | 6 | 10 (200) | 200 |
| СЕ401ММ C37.653.BV.YDZ | 6 | 20 (200) | 200 |
| СЕ401ММ C37.654.BV.YDZ | 6 | 30 (400) | 200 |
| СЕ401ММ C37.661.BV.YDZ | 10 | 5 (100) | 200 |
| СЕ401ММ C37.662.BV.YDZ | 10 | 10 (200) | 200 |
| СЕ401ММ C37.663.BV.YDZ | 10 | 20 (200) | 200 |
| СЕ401ММ C37.664.BV.YDZ | 10 | 30 (400) | 200 |
Заводской номер СВО по системе нумерации предприятия-изготовителя нанесен промышленным способом (методом лазерной печати) на внешнюю сторону корпуса СВО. Общий вид СВО и устройства считывания представлен на рисунках 2, 3. Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Знак поверки наносится на СВО в одно из указанных мест пломбировки и в паспорт СВО.
Измеритель
Устройство контактирующее
Кабель оптоэлектрический комбинированный

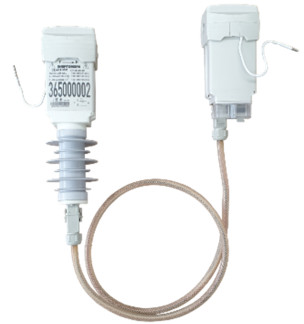

Рисунок 2 - Общий вид СВО
Рисунок 3 - Общий вид устройства считывания СЕ901

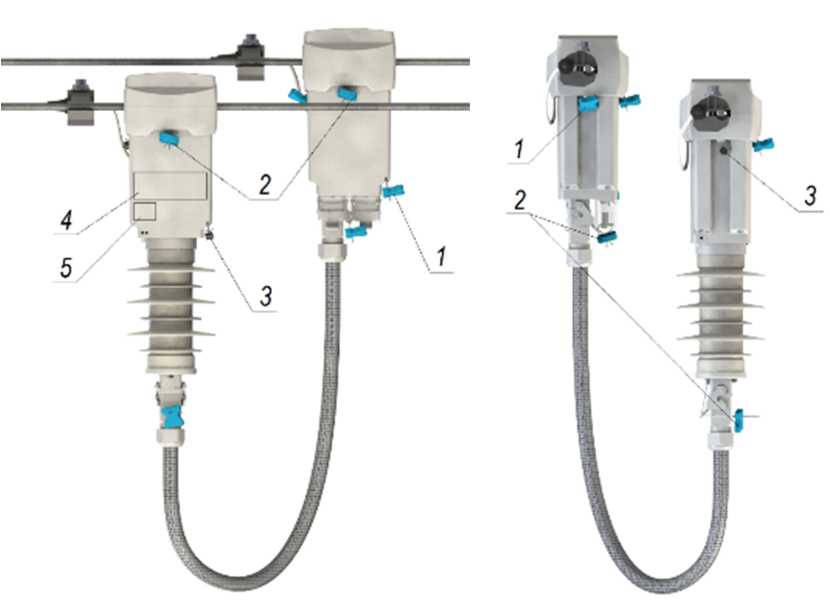

1 - место пломбирования ОТК,
2 - место пломбирования эксплуатирующей организацией,
3 - место пломбирования знаком поверки,
4 - место нанесения заводского номера,
5 - место нанесения знака утверждения типа.
Рисунок 4 - Схема пломбировки от несанкционированного доступа
В счетчиках высоковольтных однофазных СЕ401 MM используется встроенное программное обеспечение микроконтроллеров и сервисное программное обеспечение, необходимое для отображения и сохранения результатов измерений. Встроенное программное обеспечение (далее - ВПО) является метрологически значимой частью ПО.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 4.
Таблица 4 - Идентификационные признаки метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 4011 l.hex |
| Номер версии (идентификационный номер) ПО | не ниже v 1.00 |
| Цифровой идентификатор ВПО | 281C |
Программное обеспечение не даёт доступ к внутренним программным микрокодам СВО и не позволяет вносить изменения в ВПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 5.
Таблица 5 - Метрологические и технические характеристики СВО
| Наименование характеристики | Значение | |
| Номинальный ток (1н), А | 5; 10; 20; 30 | |
| Максимальный ток (1макс), А | 100; 200; 400 | |
| Номинальное напряжение, кВ | 6 | 10 |
| Установленный диапазон напряжений, кВ | от 5,4 до 6,6 | от 9 до 11 |
| Расширенный диапазон напряжений, кВ | от 4,8 до 7,2 | от 8 до 12 |
| Предельный диапазон напряжений, кВ | от 4,5 до 7,2 | от 7,5 до 12 |
| Номинальная частота, Г ц | 50 | |
| Класс точности: при измерении активной энергии (по ГОСТ 31819.22-2012) при измерении реактивной энергии (по ГОСТ 31819.23-2012) | 0,5S 1 | |
| Пределы допускаемой основной относительной погрешности измерений активной энергии и мощности, % 0,011н<1<0,051н, cos Ф =1,00 0,051н<1<1макс, cos Ф = 1,00 0,021н<1<0,101н, cos Ф = 0,50 инд. 0,101н<1<1макс, cos Ф = 0,50 инд. 0,021н<1<0,101н, cos Ф = 0,50 емк. 0,101н<1<1макс, cos Ф = 0,50 емк. | ±1,0 ±0,5 ±1,0 ±0,6 ±1,0 ±0,6 | |
| Пределы допускаемой основной относительной погрешности измерений реактивной энергии и мощности, % 0,021н<1<0,051н, sin ф=1,00 0,051н<1<1макс, sin Ф=1,00 0,051н<1<0,101н, sin ф=0,50 инд. 0,101н<1<1макс, sin Ф=0,50 инд. 0,051н<1<0,101н, sin ф=0,50 емк. 0,101н<1<1макс, sin Ф=0,50 емк. 0,101н<1<1макс, sin Ф=0,25 инд. 0,101н<1<1макс, sin Ф=0,25 емк. | ±1,5 ±1,0 ±1,5 ±1,0 ±1,5 ±1,0 ±1,5 ±1,5 | |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного тока 6I в диапазоне, % 0,011н<1<0,051н 0,051н<1<1макс | ±1,0 ±0,5 | |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений линейных напряжений в расширенном диапазоне напряжений, % | ±0,5 | |
Продолжение таблицы 5
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений частоты сети, Гц в диапазоне значений частоты от 45 до 55 Гц | ±0,01 |
| Пределы допускаемой абсолютной погрешности определения коэффициента мощности cos ф в диапазоне значений от 0,25 до 1, в диапазоне силы тока 0,051и<1<1макс | ±0,01 |
| Постоянная при измерении активной энергии, имп./кВт^ч при измерении реактивной энергии, имп./квар^ч | 200 200 |
| Полная потребляемая мощность в цепи напряжения, В •А, не более | 45 |
| Габаритные размеры (высота х ширина х длина х длина провода) измерителя/ (высота х ширина х длина) контактирующего устройства, мм, не более | 425 х95х105х2000/ 265х95х105 |
| Масса, кг, не более | 2,5 |
| Условия эксплуатации: Предельный рабочий диапазон: - температура окружающей среды, °С - относительная влажность, %, при 25 °С - атмосферное давление, кПа | от -45 до +70 до 98 от 70 до 106,7 |
| Средняя наработка на отказ, ч | 600 000 |
| Средний срок службы, лет | 30 |
| Степень защиты оболочек от проникновения пыли и воды | IP65 |
наносится на корпус СВО промышленным способом (методом лазерной печати) на внешнюю сторону корпуса СВО. В эксплуатационной документации на титульных листах изображение знака утверждения типа наносится печатным способом.
Комплектность представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчики высоковольтные однофазные (в упаковке) | СЕ401 MM | 1 шт. |
| Комплект монтажных частей | - | 1 компл. 1) |
| Устройство считывания СЕ901 | САНТ.418123.007 | 1 шт. |
| Конвертор USB-Opto | САНТ.442239.004 | 1 шт. 2) |
| Паспорт | САНТ.411618.001 ПС | 1 экз. |
| Руководство по эксплуатации | САНТ.411618.001 РЭ | 1 экз. |
| Руководство пользователя | САНТ.411618.001 РП | 1 экз. 2)3) |
| Руководство по монтажу | САНТ.411618.001 РМ | 1 экз. |
| Методика поверки | - | 1 экз. 4) |
| 1) Состав комплекта монтажных частей приведен в руководстве по эксплуатации САНТ.411618.001 РЭ; 2) Предоставляется по запросу; 3) Доступно для скачивания на сайте www.energomera.ru; 4) Поставляется по требованию организаций, производящих поверку СВО. | ||
приведены в разделах 3 и 4 руководства по эксплуатации САНТ.411618.001 РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»:
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.63-149-63919543-2023 «Счетчики высоковольтные однофазные СЕ401 ММ. Технические условия».
