| Номер в госреестре | 95117-25 |
| Наименование СИ | Виброметры |
| Обозначение типа СИ | ViPin |
| Изготовитель | Общество с ограниченной ответственностью Производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр"), Пермский край, д. Ванюки |
| Год регистрации | 2025 |
| Срок свидетельства | 07.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры ViPin (далее - виброметры) предназначены для измерения среднего квадратического значения (СКЗ) виброскорости и амплитудного значения виброускорения.
Принцип действия виброметра основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметр состоит из заключенного в единый корпус акселерометра и блока электроники со встроенным интегратором, осуществляющим одинарное интегрирование. Виброметр осуществляет передачу выходного цифрового сигнала через интерфейс Bluetooth на планшет или телефон. Наличие в виброметре приложения «Балансировка» позволяет проводить экспресс-диагностику насосов и электродвигателей.
Питание виброметра осуществляется от встроенного несъёмного литий-ионного аккумулятора.
Пломбирование виброметров, нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку методом печати, расположенную на торце виброметра.

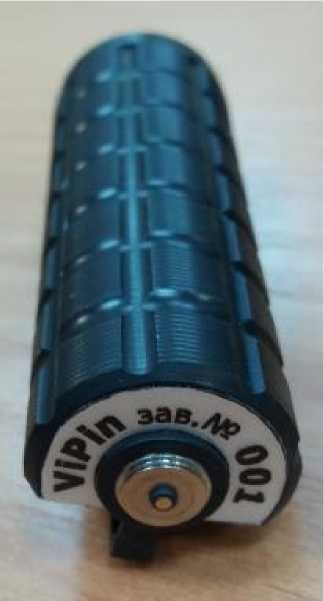

Общий вид виброметров ViPin представлен на рисунке 1
Рисунок 1 - Общий вид виброметров ViPin
Виброметры имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО, влияющее на метрологические характеристики, загружается в микропроцессор, находящийся на измерительной плате блока электроники виброметра на заводе изготовителя. Встроенное ПО обеспечивает аналого-цифровое преобразование и передачу измеряемых данных от встроенного акселерометра, а также обеспечивает управление процессом передачи данных по цифровому каналу связи.
Метрологические характеристики виброметров нормированы с учетом встроенного ПО.
Для обмена данными между виброметрами и планшетом (телефоном) используется внешнее ПО, не являющееся метрологически значимым, которое служит для отображения цифровых данных на экране планшета (телефона).
Защита встроенного ПО обеспечивается аппаратной защитой микропроцессора от чтения и изменения кода.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Внешняя часть ПО | |
| Идентификационное наименование ПО | Виброприборы |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Встроенная часть ПО | |
| Идентификационное наименование ПО | vipin.bin |
| Номер версии (идентификационный номер) ПО | 011 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (амплитудное значение), м/с2 | от 1 до 70 |
| Диапазон измерений виброскорости (СКЗ), мм/с | от 1 до 100 |
| Диапазон рабочих частот, Г ц | от 10 до 1000 |
| Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %: - в поддиапазоне измерений от 1 до 5 м/с2 включ. - в поддиапазоне измерений св. 5 до 70 м/с2 | ±20 ±5 |
| Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %: - в поддиапазоне измерений от 1 до 5 мм/с включ. - в поддиапазоне измерений св. 5 до 100 мм/с | ±20 ±5 |
| Неравномерность амплитудно-частотной характеристики при измерении виброускорения относительно базовой частоты 79,6 Гц в поддиапазонах частот, %, не более: - от 10 до 20 Гц включ. и - св. 800 до 1000 Гц - св. 20 до 600 Гц включ. - св. 600 до 800 Гц включ. | ±30 ±10 ±20 |
| Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты 79,6 Гц в поддиапазонах частот, %, не более: - от 10 до 20 Гц включ. и - св. 800 до 1000 Гц - св. 20 до 600 Гц включ. - св. 600 до 800 Гц включ. | ±30 ±10 ±20 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, % | ±10 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая область значений температуры окружающей среды, °С | от -20 до +50 |
| Габаритные размеры (диаметрхдлина), мм, не более | 130x25 |
| Масса, кг, не более | 0,3 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом или методом печати.
Таблица 4 - Комплектность средства измерений для виброметров модификации ViPin
| Наименование | Обозначение | Количество | Примечание |
| Виброметр | ViPin | 1 шт. | - |
| Руководство по эксплуатации | ВЦ.402213.026 РЭ | 1 экз. | |
| Паспорт | ВЦ.402213.026 ПС | 1 экз. | - |
| Дополнительные принадлежности | 1 компл. | ||
| Чемодан или сумка для переноски | 1 шт. |
приведены в руководствах по эксплуатации ВЦ.402213.026 РЭ «Виброметры ViPin», раздел 11 «Управление прибором» и раздел 12 «Работа с прибором».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ ВЦ.402213.026 «Виброметры ViPin. Технические условия».
