| Номер в госреестре | 95081-25 |
| Наименование СИ | Трансформаторы тока измерительные разъёмные |
| Обозначение типа СИ | ТРП-0,66 |
| Изготовитель | Компания Jiangyin Spark Electronic Technology Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 04.04.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока измерительные разъемные ТРП-0,66 (далее по тексту -трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Конструкция трансформаторов представляет собой кольцевой разъемный магнитопровод с вторичной обмоткой, заключенный в изолирующий корпус из самозатухающего пластика. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов.
Трансформаторы с разъемным магнитопроводом применяются для монтажа на работающих сетях. Их конструкция позволяет вести монтаж без отсоединения шин и, при особой необходимости, без отключения напряжения.
Трансформаторы используются в комплектных распределительных устройствах внутренней и внешней установки электрических подстанций и являются комплектующими изделиями.
Трансформаторы являются неремонтопригодными изделиями.
Схема обозначения трансформаторов в зависимости от модификации приведена на рисунке 1.
Внешний вид трансформаторов с указанием места нанесения заводского номера приведен на рисунках 2-6. Заводской номер наносится на корпус трансформаторов на специальной наклейке в цифровом формате с помощью типографской печати.
Нанесение знака поверки на корпус трансформаторов не предусмотрено, знак поверки наносится в паспорт и/или в свидетельство о поверке в виде оттиска.

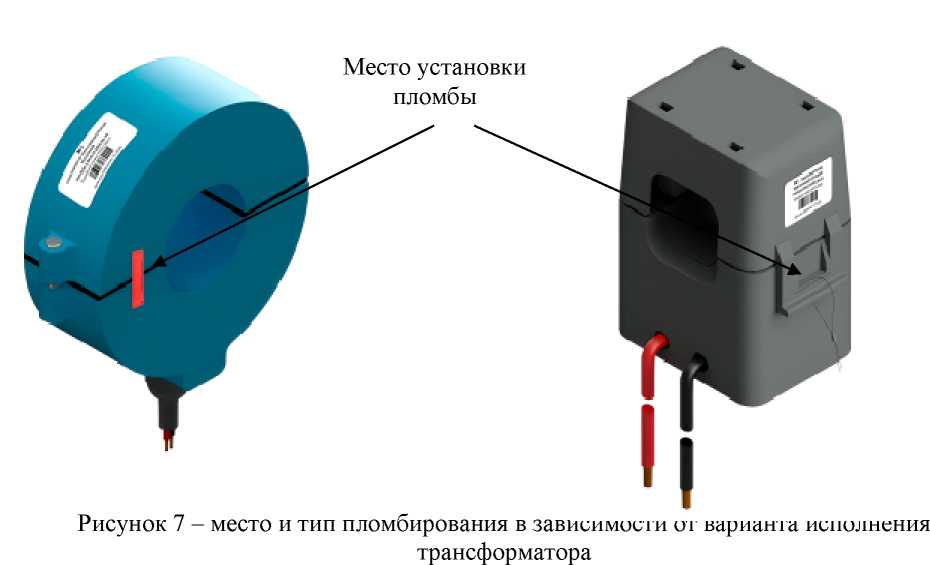

Предусмотрена защита трансформаторов от несанкционированного доступа с помощью пломбирования. Пломбирование трансформаторов для варианта исполнения 1 и 2 осуществляется путем установки саморазрушающейся наклейки-пломбы в месте соединения верхней и нижней части прибора, пломбирование трансформаторов исполнения 3 осуществляется путем установки пломбы (с использованием витой проволоки или шпагата) на фиксаторе прибора. Способы пломбирования для разных вариантов исполнения указаны на рисунке 7.
Р П -0,66-П-П-П-П-П
Климатическое исполнение и категория ________размещения1)______________________________ _________Номинальный вторичный ток2 3 4), А__________
____________Номинальный первичный ток4), А__________
_______________Класс точности4)___________________________
Конструктивный вариант исполнения 2) : 1/36, 1/60, 2/30, 2/40, 2/68, 2/162, 3/16, 3/24, 3/36 ___________________3/50 ______________________________
______________________Номинальное напряжение, кВ 1)_____________
________________________Вид изоляции (П-в пластмассовом корпусе) Обозначение по виду (Р-разъёмный)
Обозначение трансформатора
ТРП-0,66-1/36
Рисунок 1 - структура условного обозначения трансформаторов
Место нанесения
заводского номера
ТРП-0,66-1/60

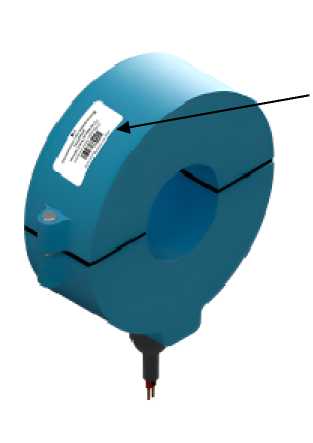

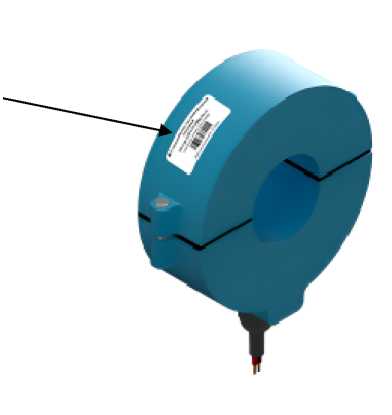

Рисунок 2 - внешний вид трансформаторов варианта исполнения 1 с указанием места нанесения заводского номера
Место нанесения
заводского номера

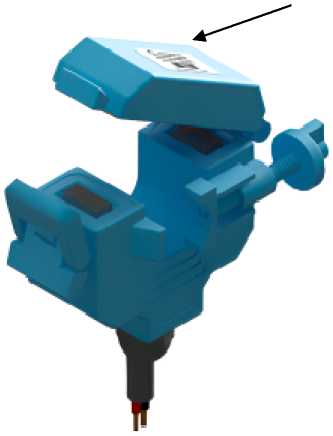

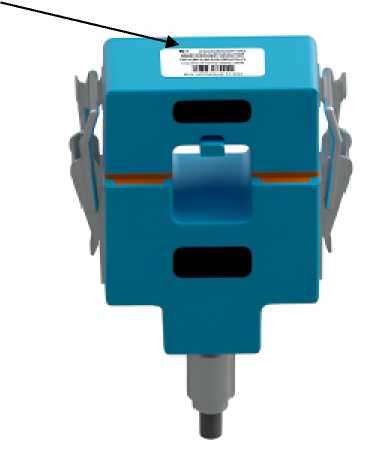

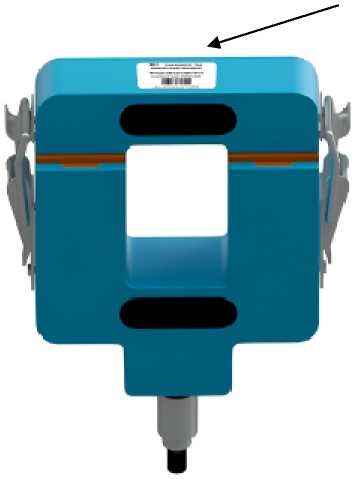

Рисунок 3 - внешний вид трансформаторов варианта исполнения 2 с указанием места нанесения заводского номера
Место нанесения заводского номера
ТРП-0,66-2/162

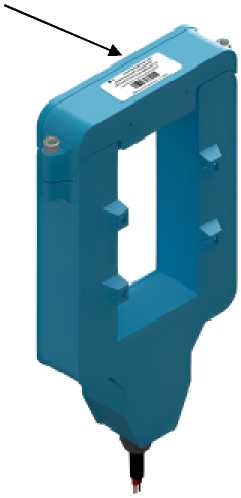

Рисунок 4 - внешний вид трансформаторов варианта исполнения 2 с указанием места нанесения заводского номера
ТРП-0,66-2/68
Место нанесения заводского номера
ТРП-0,66-3/16
ТРП-0,66-3/24
Рисунок 5 - внешний вид трансформаторов варианта исполнения 3 с указанием места нанесения заводского номера
Место нанесения
заводского номера
ТРП-0,66-3/36
ТРП-0,66-3/50

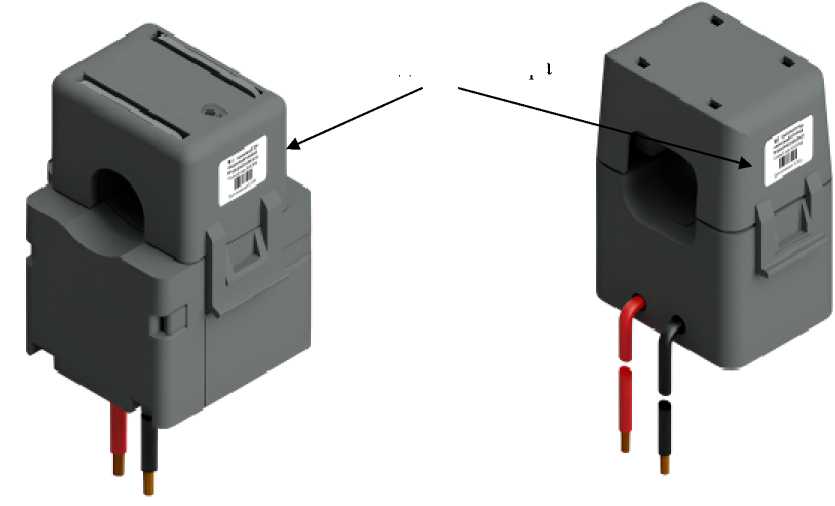

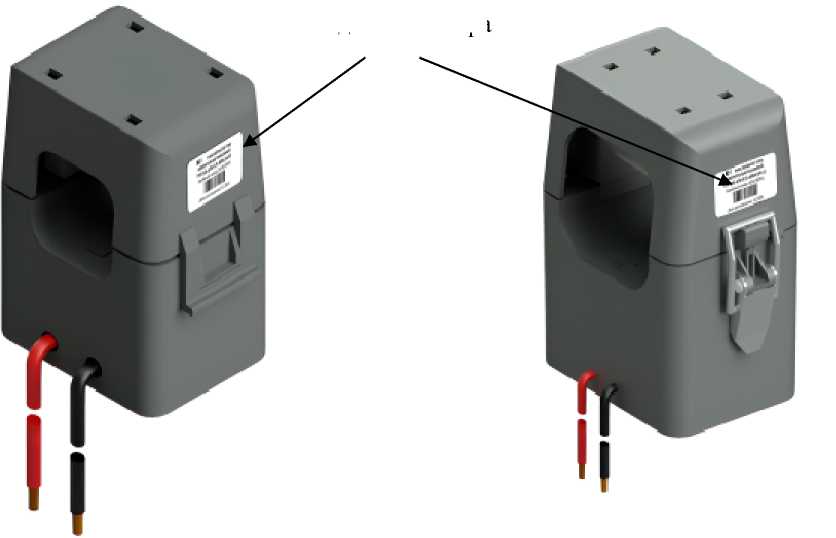

Рисунок 6 - внешний вид трансформаторов варианта исполнения 3 с указанием места нанесения заводского номера
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2. Габаритные размеры -в таблице 3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||||
| Модификация | ||||||||||||
| ТРП-0,66- 1/36 | ТРП-0,66- 1/60 | ТРП-0,66-2/30 | ТРП-0,66-2/30 | ТРП-0,66-2/40 | ТРП-0,66-2/68 | ТРП-0,66-2/162 | ТРП-0,66-3/16 | ТРП-0,66-3/24 | ТРП-0,66-3/36 | ТРП-0,66-3/50 | ТРП-0,66-3/50 | |
| Номинальное напряжение трансформатора Uhom, кВ | 0,66 | |||||||||||
| Наибольшее рабочее напряжение, кВ | 0,72 | |||||||||||
| Номинальная частота напряжения сети /ном, Г Ц | 50 | |||||||||||
| Номинальный первичный ток трансформатора Аном, А | 100 200 300 400 500 | 600 1000 1500 2000 2500 3000 | 100 200 300 350 400 | 80 250 300 400 | 100 200 300 400 500 600 | 600 800 1000 1200 1500 | 1000 1200 1500 2000 | 200 300 | 200 250 300 | 100 200 300 400 500 | 400 500 600 800 1000 | 400 500 600 800 1000 |
| Номинальный вторичный рабочий ток Аном, А | 5 | 5 | 5 | 1 | 5 | 5 | 5 | 5 | 5 | 5 | 1 | 5 |
| Количество вторичных обмоток | 1 | |||||||||||
| Наименование характеристики | Значение | |||||||||
| Модификация | ||||||||||
| ТРП-0,66- 1/36 | ТРП-0,66- 1/60 | ТРП-0,66-2/30 | ТРП-0,66-2/30 | ТРП-0,66-2/40 | ТРП-0,66- ТРП-0,66- 2/68 2/162 | ТРП-0,66-3/16 | ТРП-0,66-3/24 | ТРП-0,66-3/36 | ТРП-0,66- ТРП-0,66- 3/50 3/50 | |
| Номинальная вторичная нагрузка &ном с коэффициентом МОЩНОСТИ COS ф2 = 0,8, В-А: - для диапазона Z1HOM от 80 до 300 А; - для диапазона Zihom от 350 до 600 А; - для диапазона Zihom от 800 до 1500 А; - для диапазона Zihom от 2000 до 2500 А; - для диапазона Zihom от 3000 А до 5000 А | 1,5 2,5 5,0 10,0 20,0 | |||||||||
| Класс точности по ГОСТ 7746-2015 | 0,5Х) 0,5S | 0,52) 0,5S | 0,5S | 0,5S | I1) 0,53) 0,5S | 0,54) 0,5S | 1 | 1 | р 0,5 | 16) 0,5S |
| Наименование характеристики | Значение | |||||||||||
| Модификация | ||||||||||||
| ТРП-0,66- 1/36 | ТРП-0,66- 1/60 | ТРП-0,66- 2/30 | ТРП-0,66- 2/30 | ТРП-0,66- 2/40 | ТРП-0,66- 2/68 | ТРП-0,66- 2/162 | ТРП-0,66- 3/16 | ТРП-0,66- 3/24 | ТРП-0,66- 3/36 | ТРП-0,66- 3/50 | ТРП-0,66- 3/50 | |
| Номинальный коэффициент безопасности вторичной обмотки, А"бном | 5 | |||||||||||
| Примечание: 1) Для номинального первичного тока 100 А, 200 А, 300 А. 2) Для номинального первичного тока 600 А, 1000 А. 3) Для номинального первичного тока 400 А. 4) Для номинального первичного тока 600 А, 800А. 5) Для номинального первичного тока 100А, 200 А, 300 А, 400 А. 6) Для номинального первичного тока 400 А. | ||||||||||||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Испытательное одноминутное напряжение частотой 50 Гц, кВ | 3 |
| Степень защиты корпуса по ГОСТ 14254-2015 - для варианта исполнения 1 и 2 - для варианта исполнения 3 | IP67 IP20 |
| Климатическое исполнение и категория по ГОСТ 15150 - для варианта исполнения 1 и 2 - для варианта исполнения 3 | У1 У3 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
| Условия эксплуатации: температура окружающего воздуха, °С - для варианта исполнения 1 и 2 - для варианта исполнения 3 относительная влажность воздуха при +35 °С, % | от -45 до +70 от -45 до +55 95 |
| Средняя наработка на отказ, ч, не менее | 230 000 |
| Средний срок службы, лет, не менее | 25 |
| Габаритные размеры, мм | см. таблицу 3 |
| Масса, кг | см. таблицу 3 |
Таблица 3 - Габаритные размеры
| Модификация прибора | Габаритные размеры, мм, не более (ширинахвысотахглубина) | Г абаритные размеры отверстия, мм, не более (ширинаxвысота) | Диаметр отверстия, мм2, не более | Масса, кг, не более |
| ТРП-0,66-1/36 | 107x126x42 | - | 36 | 0,7 |
| ТРП-0,66-1/60 | 179x191x58 | - | 60 | 2,0 |
| ТРП-0,66-2/30 | 102x106x53 | - | 30,5 | 1,8 |
| ТРП-0,66-2/40 | 143x166x70 | 40x41 | - | 2,2 |
| ТРП-0,66-2/68 | 203x203x62 | 61x87 | - | 3,0 |
| ТРП-0,66-2/162 | 187x327x55 | 81x162 | - | 3,0 |
| ТРП-0,66-3/16 | 51x65x44 | - | 16 | 0,3 |
| ТРП-0,66-3/24 | 57x69x37 | 25x25 | - | 0,3 |
| ТРП-0,66-3/36 | 68x86x42 | 37x38 | - | 0,5 |
| ТРП-0,66-3/50 | 98x119x60 | 52x51 | - | 1,1 |
наносится на титульный лист паспорта трансформатора методом офсетной печати.
Комплектность трансформаторов приведена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор тока измерительный разъемный | ТРП-0,66 | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт (для одного из исполнений) | - | 1 |
| Упаковочная коробка | - | 1 |
приведены в руководстве по эксплуатации в разделе 1.3 «Устройство и работа» и разделе 3.2 «Монтаж и эксплуатация».
ГОСТ 7746-2015 «ГСИ. Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2.
Дополнительные требования к трансформаторам тока».
