| Номер в госреестре | 95060-25 |
| Наименование СИ | Приборы для измерений температуры жидких металлов |
| Обозначение типа СИ | DT2C-50 |
| Изготовитель | "Heraeus Electro-Nite Shanghai Co., Ltd.", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 03.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений температуры жидких металлов DT2C-50 (далее по тексту -приборы) в комплекте с первичными термоэлектрическими преобразователями (ТП), предназначены для измерений температуры расплавленных металлов.
Приборы относятся к вторичным преобразователям температуры. Принцип действия приборов состоит в следующем: подаваемые на измерительный вход прибора первичные сигналы термо-ЭДС (ТЭДС) от термоэлектрических преобразователей преобразовываются в цифровую форму и при помощи микропроцессора пересчитываются в температуру и выводятся на дисплей прибора.
Приборы относятся к стационарным устройствам и конструктивно выполнены в металлическом прямоугольном монтажном шкафе. На лицевой панели прибора расположен 8-сегментный цифровой индикатор для отображения результата измерений и три сигнальные лампы, с помощью которых отображаются различные состояния прибора и измерений, такие как: «готов к работе», «измерение», «измерение завершено».
Внутри корпуса прибора находятся платы микропроцессора, дисплея, приема измеряемых данных от ТП, а также модуль питания.
На нижней панели расположен разъем для подключения ТП.

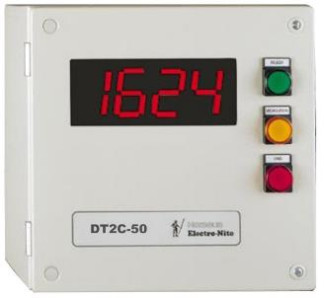

Внешний вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового кода, состоящего из арабских цифр и букв английского алфавита, наносится на боковую панель корпуса прибора при помощи наклейки. Нанесение знака поверки на прибор не предусмотрено.
Место нанесения заводского
Рисунок 1 - Внешний вид приборов многофункциональных для измерений параметров жидких металлов DT2C-50
Пломбирование приборов не предусмотрено.
Программное обеспечение (ПО) приборов состоит из встроенного метрологически значимого ПО. Данное ПО устанавливается в энергонезависимую память приборов в процессе производства и недоступно для несанкционированной внешней модификации. ПО предназначено для расчета измеренных значений в режиме реального времени и их архивирования в памяти прибора, а также для настройки прибора.
Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Digitemp MA |
| Номер версии (идентификационный номер) ПО, не ниже | v2.03 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений ТЭДС ТП в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °C: - для типа «В» - для типа «S» - для типа «R» | от +600 до +1820 от +400 до +1760 от +400 до +1760 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от +18 °С до +28 °С включ., °С | ±1 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от 0 °С до +18 °С не включ. и св. +28 °С до +50 °С, °С | ±2 |
| Единица младшего разряда индикации измерений, °С | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | от 100 до 240 В |
| Номинальная частота питающей сети, Гц | 50 или 60 |
| Габаритные размеры корпуса прибора, мм | 300x300x255 |
| Масса прибора, кг, не более | 11 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от 0 до +50 от 5 до 95 |
| Средняя наработка на отказ, ч, не менее | 20 000 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Кол-во | Примечание |
| Приборы для измерений температуры жидких металлов | DT2C-50 | 1 шт. | - |
| Руководство по эксплуатации | - | 1 экз. | - |
приведены в разделе 5 «Использование по назначению» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт организации «Heraeus Electro-Nite Shanghai Co., Ltd.» на Приборы для измерений температуры жидких металлов DT2C-50. Технические условия.
