| Номер в госреестре | 95046-25 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные портативные |
| Обозначение типа СИ | Melytec |
| Изготовитель | JSPEC INSTRUMENT CO., LTD, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные портативные Melytec (далее -спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах, а также в других твердых и жидких веществах и материалах.
Принцип действия спектрометров основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с атомами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе.
Конструктивно спектрометры состоят из источника рентгеновского излучения -
рентгеновской трубки, детектора, управляющей электроники и блока питания,
скомпонованных в ударопрочном, пыле- и влагозащищенном корпусе.
Спектрометры выпускают следующих моделей: Melytec ED3, Melytec ED4, отличающиеся типом детектора и диапазоном анализируемых элементов. В модели Melytec ED3 применяется Si-PIN-детектор, в модели Melytec ED4 - SDD-детектор.
Каждый экземпляр спектрометра имеет серийный номер, расположенный на паспортной табличке на нижней стороне корпуса спектрометров. Серийный номер имеет буквенно-цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.

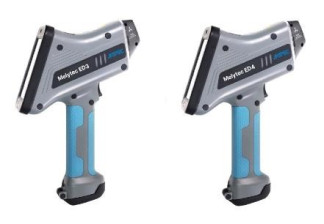

Общий вид спектрометров и место нанесения серийного номера представлены
на рисунке 1.
Место нанесения серийного номера
Рисунок 1 - Общий вид спектрометров рентгенофлуоресцентных портативных Melytec и место нанесения серийного номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.х или 2.x1) |
| Цифровой идентификатор ПО | - |
| 1) х - обозначение номера версии метрологически незначимой части ПО, может содержать буквенные и цифровые символы. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модели | |
| Melytec ED3 | Melytec ED4 | |
| Диапазон анализируемых элементов | от Cl до Cm | от Na до Cm |
| Предел допускаемого относительного среднего квадратического отклонения измерений выходного сигнала1), % | 1 | |
| Чувствительность, (имп/с)/%1), не менее | 1000 | |
| Диапазон измерений массовой доли элементов2), % | от 0,001 до 100 | |
| Пределы допускаемой относительной погрешности измерений массовой доли элементов2), %, в поддиапазонах измерений: от 0,001 % до 0,1 % включ. св. 0,1 % до 1,0 % включ. св. 1,0 % до 30 % включ. св. 30 % до 100 % | ±15 ±10 ±4 ±3 | |
| 1) Для железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %. 2) Для элементов в стандартных образцах состава сталей. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний толщины покрытий1), мкм | от 0,01 до 30 |
| Диапазон регистрируемых элементов для качественного анализа | от C до Cm |
| Параметры электрического питания от сети электропитания - напряжение переменного тока, В - частота переменного тока, Гц от аккумуляторных батарей - напряжение постоянного тока, В | 220±22 50/60 7,2 |
| Время непрерывной автономной работы от аккумулятора, ч, не менее | 12 |
| Степень защиты по ГОСТ 14254-2015 | IP69 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 319 91 254 |
| Масса, кг, не более | 1,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от -25 до +50 98 |
| 1) При наличии режима толщины покрытий. | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр рентгенофлуоресцентный портативный | Melytec | 1 шт. |
| Аккумулятор | - | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| Кейс для транспортировки | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Спектрометры рентгенофлуоресцентные портативные Melytec. Руководство по эксплуатации», раздел 2 «Использование».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация производителя JSPEC INSTRUMENT CO., LTD, Китай;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении
Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
