| Номер в госреестре | 95041-25 |
| Наименование СИ | Манометры дифференциального давления |
| Обозначение типа СИ | VA-MN |
| Изготовитель | Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственные площадки: Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры дифференциального давления VA-MN (далее - манометры) предназначены для измерений давления разрежения, избыточного и дифференциального давления.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно манометры состоят из тензорезистивного первичного измерительного преобразователя, единого монолитного корпуса, в корпус встроен жидкокристаллический дисплей для визуализации режимов работы и результатов измерений, дополнительно на корпусе манометров расположены кнопки управления, которые предназначены для переключений режимов работы манометров.
Манометры выпускаются в модификациях VA-MN510, VA-MN510ST, VA-MN511, VA-MN511B, отличающихся метрологическими и техническими характеристиками, а также конструктивными особенностями.
Манометры выпускаются под торговой маркой «V&A».
Заводской номер наносится на корпус манометров любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом приборов. Нанесение знака поверки на манометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) манометров не предусмотрено.
Цветовая гамма корпуса манометров может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения знака утверждения типа
Место нанесения заводского номера

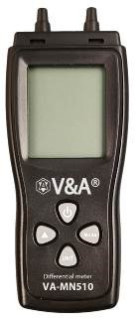

а) вид спереди модификации VA-MN510
б) вид сзади модификации VA-MN510
mp|.+r VA-MN5WS1
Место нанесения
знака утверждения типа
Место нанесения
заводского номера
в) вид спереди модификации VA-MN510ST
г) вид сзади модификации VA-MN510ST

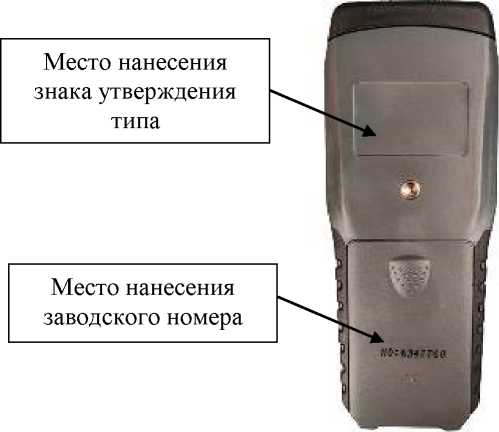

Место нанесения знака утверждения типа
Место нанесения заводского номера
д) вид спереди модификации VA-MN511
е) вид сзади модификации VA-MN511
ж) вид спереди модификации VA-MN511B
з) вид сзади модификации VA-MN511B
Рисунок 1 - Общий вид манометров с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение (далее - ПО) манометров является встроенным.
ПО устанавливается на предприятии изготовителя, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования манометров.
Конструкция манометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики манометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО манометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 0.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Для манометров модификаций VA-MN510, VA-MN510ST | |
| Дискретность (единица младшего разряда (е. м. р.)), гПа | 0,01 |
| Диапазон измерений избыточного и дифференциального давлений, гПа | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений избыточного и дифференциального давлений, гПа: - в поддиапазоне измерений от 0,00 до 1,00 гПа включ. - в поддиапазоне измерений св. 1,00 до 100 гПа | ±0,05 ±(0,015Т1) + 0,1) |
| Для манометров модификаций VA-MN511, VA-MN511B | |
| Дискретность (единица младшего разряда (е. м. р.)), кПа: - для модификации VA-MN511 - для модификации VA-MN511B | 0,01 0,1 |
| Диапазон измерений, кПа: - давления разрежения, избыточного и дифференциального давлений для модификации VA-MN511 - избыточного и дифференциального давлений для модификации VA-MN511B | от -39,98 до 39,98 от 0 до 206,8 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений, %: - давления разрежения, избыточного и дифференциального давлений для модификаций VA-MN511 - дифференциального и избыточного давлений для модификации VA-MN511B | ±1 |
| 1) P - измеренное значение давления, гПа | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний дифференциального давления: - для модификаций VA-MN510, VA-MN510ST, гПа - для модификации VA-MN511, кПа - для модификации VA-MN511B, кПа | от 0 до 100 от -39,98 до 39,98 от -206,8 до 206,8 |
| Параметры электрического питания напряжения постоянного тока, В | 4,5 |
| Габаритные размеры (высотахдлинахширина), мм, не более: - для модификаций VA-MN510, VA-MN510ST - для модификаций VA-MN511, VA-MN511B | 25,6Х124,8Х49,8 32,0x155,0x65,0 |
| Масса, г, не более: - для модификаций VA-MN510, VA-MN510ST - для модификаций VA-MN511, VA-MN511B | 71,5 250,0 |
| Рабочие условия измерений: - температура окружающей среды (для модификаций VA-MN510, VA-MN510ST), °С - температура окружающей среды (для модификаций VA-MN511, VA-MN511B), °С | от 0 до +50 от -10 до +60 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус манометров любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр дифференциального давления VA-MN | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Силиконовый шланг | - | 2 шт. |
| Комплект для подключения 1) | - | 1 шт. |
| Сумка для переноски 2) | - | 1 шт. |
| Кейс для переноски 3) | - | 1 шт. |
| Батарея электропитания (тип «ААА») | - | 3 шт. |
| 1) Для модификаций VA-MN511, VA-MN511B. 2) Для модификаций VA-MN510ST, VA-MN511, VA-MN511B. 3) Для модификации VA-MN510. | ||
приведены в разделе 4 «Устройство и работа прибора» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы
для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы
для средств измерений разности давлений до V105 Па»;
ТУ 26.51.52.130-010-21839994-2024 «Манометры дифференциального давления VA-MN. Технические условия».
